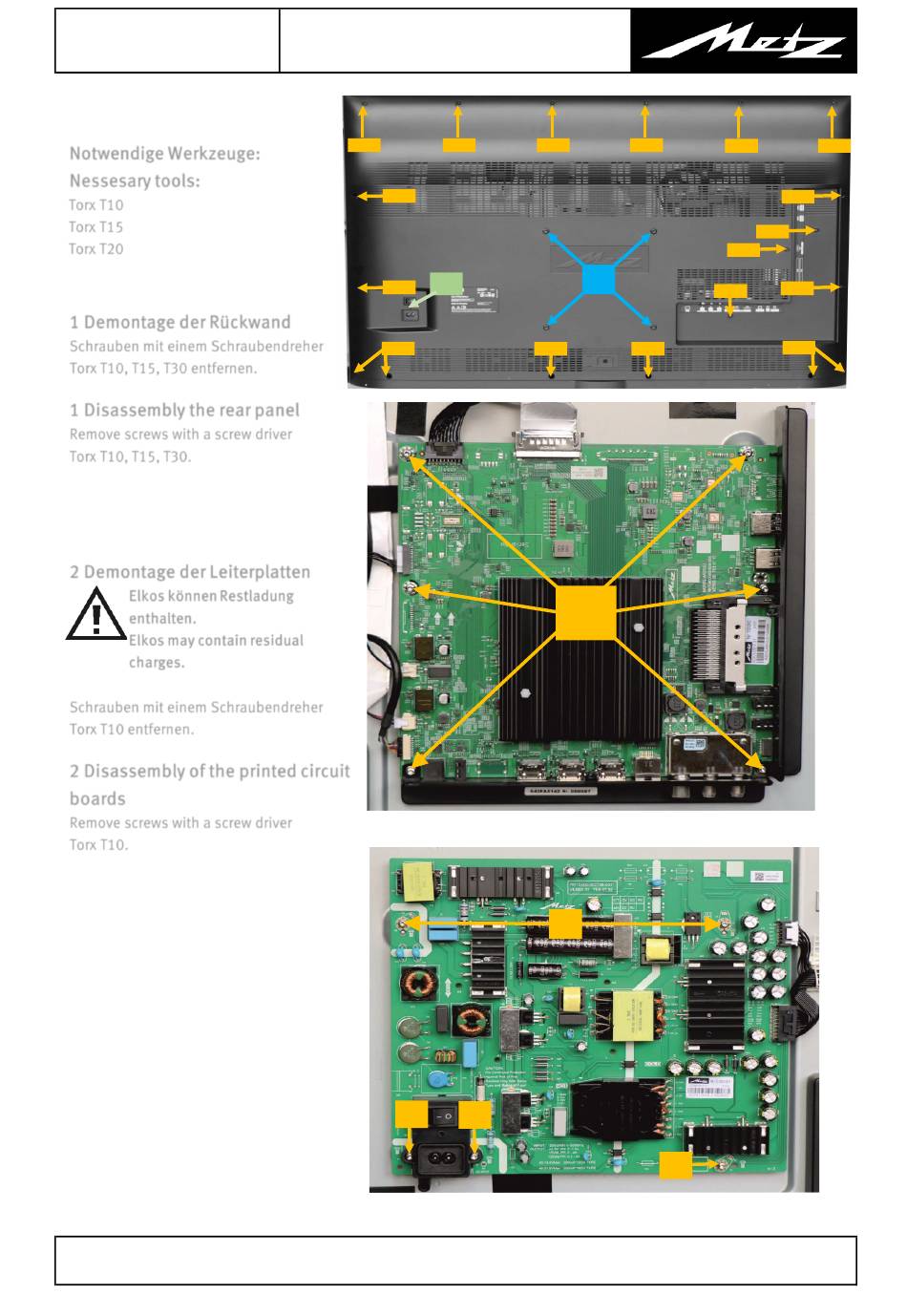

Cubus 43FA51 UHD twin
Notwendige Werkzeuge:
Nessesary tools:
Torx T10
Torx T15
Torx T20
1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.
1 Disassembly the rear panel
Remove screws with a screw driver
Torx T10, T15, T30.
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed circuit
boards
Remove screws with a screw driver
Torx T10.
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
