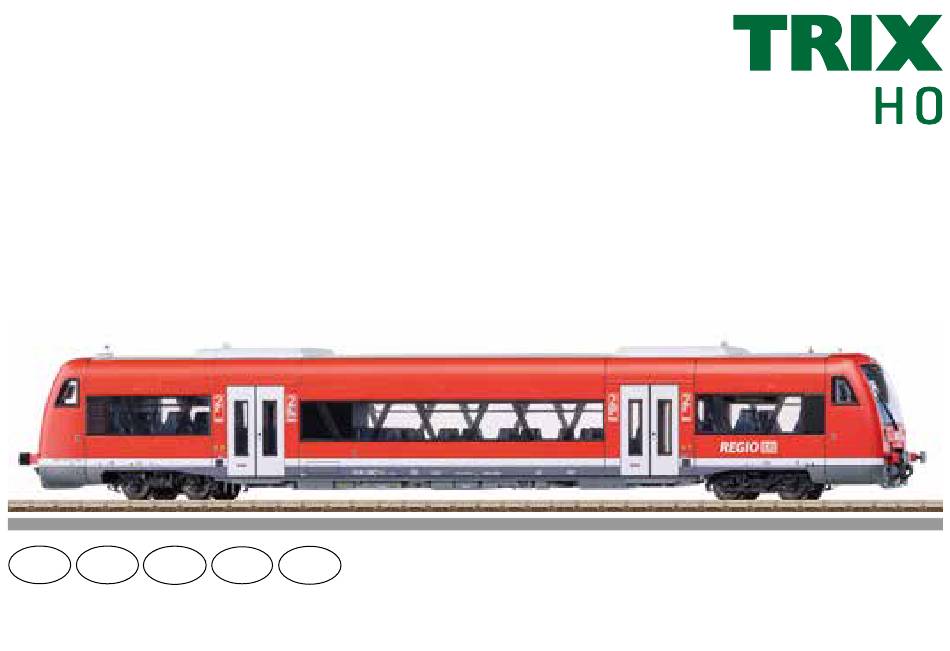

Modell des Dieseltriebwagens BR 650
USA
25965

Werbung

loading

Verwandte Anleitungen für Märklin Trix 650 Serie

Inhaltszusammenfassung für Märklin Trix 650 Serie

  • Seite 1 Modell des Dieseltriebwagens BR 650 25965...
  • Seite 3 Inhaltsverzeichnis Seite Sommaire Page Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Paramètre/Registre Parameter/Register Ergänzendes Zubehör Accessoires complémentaires Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Garantie Garantie Table of Contents...
  • Seite 4 Sicherheitshinweise • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. Im Digitalbetrieb schaltbar. • Die Lok darf nur mit einem dafür bestimmten Betriebssys- ® • RailCom Rückmeldung (im Auslieferungszustand abge- tem eingesetzt werden. schaltet). • Analog max. 15 Volt =, digital max. 22 Volt ~. •...
  • Seite 5 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
  • Seite 6 Es wird empfohlen, die Programmierungen grundsätzlich auf DCC-Protokoll dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
  • Seite 7 Schaltbare Funktionen Spitzensignal / Schlusslicht rot Innenbeleuchtung Betriebsgeräusch Geräusch: Signalhorn ABV, aus Geräusch: Bremsenquietschen aus Spitzensignal Führerstand 2 aus 3, 4 Rangiergang + Rangierlicht Geräusch: Rangierhorn Spitzensignal Führerstand 1 aus 3, 4 Geräusch: Ankuppeln / Abkuppeln Geräusch: Lüfter Geräusch: Kompressor Geräusch: Pressluft ablassen Geräusch: Diesel nachfüllen Funktionen ab F16 sind erst ab MS2 Softwareversion 3.55...
  • Seite 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 71 PoM Bremsverzögerung 0 - 71 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Seite 9 Bedeutung Wert DCC ab Werk Alternative Protokolle (DCC kann sich selber nicht deaktivieren) Bit 0: Analog AC aus = 0 / Analog AC ein = 1 0 / 1 Bit 1: Analog DC aus = 0 / Analog DC ein = 1 0 / 2 0 - 15 Bit 2: fx (MM) aus = 0 / fx (MM) ein = 1...
  • Seite 10 Safety Notes • Built-in headlights that change over with the direction of travel. They can be turned on and off in digital operation. • This locomotive is only to be used with the operating ® • RailCom feedback (turned off as delivered from the system it is designed for.
  • Seite 11 Note: If two or more digital protocols are recognized in the mfx Protocol track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder.
  • Seite 12 We recommend that in general programming should be DCC Protocol done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
  • Seite 13 Controllable Functions Headlights / Red marker light Interior lights Operating sounds Sound effect: Horn ABV, off Sound effect: Squealing brakes off Headlights Engineer‘s Cab 2 off 3, 4 Low speed switching range + Switching light Sound effect: Switching horn Headlights Engineer‘s Cab 1 off 3, 4 Sound effect: Coupling / uncoupling Sound effect: Blower...
  • Seite 14 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 71 PoM Braking delay 0 - 71 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Seite 15 Discription DCC Value Factory-Set Alternative Protocols (DCC cannot deactivate itself) Bit 0: Analog AC off = 0 / Analog AC on = 1 0 / 1 Bit 1: Analog DC off = 0 / Analog DC on = 1 0 / 2 0 - 15 Bit 2: fx (MM) off = 0 / fx (MM) on = 1 0 / 4...
  • Seite 16 Remarques importantes sur la sécurité • L’intégralité des fonctions est disponible uniquement en exploitation DCC et mfx. • La locomotive ne peut être utilisée qu‘avec le système • Feux de signalisation s‘inversant selon le sens de mar- d‘exploitation indiqué. che; feux commutables en exploitation digital. •...
  • Seite 17 Indication : Si deux ou plus de deux protocoles numériques Protocole mfx sont reconnus sur la voie, le décodeur choisit automatique- Adressage ment le protocole numérique le plus significatif. Entre les • Aucune adresse n’est nécessaire, le décodeur reçoit tou- protocoles mfx & DCC par exemple, le décodeur choisira tefois une identification unique et non équivoque (UID).
  • Seite 18 • Toutes les fonctions peuvent être commutées en fonction Protocole DCC du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
  • Seite 19 Fonctions commutables Fanal / Feu de fin de convoi rouge Eclairage intérieur Bruit d’exploitation Bruitage : trompe, signal ABV, désactivé Bruitage : Grincement de freins désactivé Fanal cabine de conduite 2 éteint 3, 4 Vitesse de manœuvre + Feu de manœuvre Bruitage : Trompe de manœuvre Fanal cabine de conduite 1 éteint 3, 4...
  • Seite 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 71 PoM Temporisation de freinage 0 - 71 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Seite 21 Affectation DCC Valeur Parm. Usine Bit 0: Inversion du sens de marche 0 / 1 Bit 1: Nombre de crans de marche 14 ou 28/128* 0 / 2 Bit 2: mode analogique hors / en fonction 0 / 4 Exploitation DCC avec section de freinage (exploitation 16 - 63 analogique impossible) ®...
  • Seite 22 Veiligheidsvoorschriften • Ingebouwde, rijrichtingsafhankelijke frontverlichting is in het digitaalsysteem schakelbaar. • De loc mag alleen met een daarvoor bestemd bedrijfssys- ® • RailCom terugmelding (in uitgeleverde toestand uitge- teem gebruikt worden. schakeld). • Analoog max. 15 Volt =, digitaal max. 22 Volt ~. •...
  • Seite 23 Opmerking: Als er twee of meer digitale protocollen op mfx-protocol de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
  • Seite 24 Het is aan te bevelen om het programmeren alleen op het DCC-protocol programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
  • Seite 25 Schakelbare functies Frontsein / Sluitlicht rood Binnenverlichting Bedrijfsgeluiden Geluid: signaalhoorn ABV, uit Geluid: piepende remmen uit Frontsein cabine 2 uit 3, 4 Rangeerstand + Rangeerlicht Geluid: rangeerhoorn Frontsein cabine 1 uit 3, 4 Geluid: aankoppelen / afkoppelen Geluid: ventilator Geluid: compressor Geluid: perslucht afblazen Geluid: Diesel bijvullen Functies vanaf F16 zijn pas mogelijk vanaf MS2 software-...
  • Seite 26 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 71 PoM Afremvertraging 0 - 71 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Seite 27 Betekenis Waarde DCC Af fabriek Alternatieve protocollen (DCC kan zichzelf niet deactiveren) Bit 0: analoog AC uit = 0 / analoog AC aan = 1 0 / 1 Bit 1: Analoog DC uit = 0 / analoog DC aan = 1 0 / 2 0 - 15 Bit 2: fx (MM) uit = 0 / fx (MM) aan = 1...
  • Seite 29 Es dürfen keine Wagen an den Triebwagen angehängt wer- den. Die Kuppelstange ist ausschließlich für eine Mehrfach- Traktion mit dem gleichen Triebwagentyp gedacht. No cars may be coupled to the powered rail car. The coupling drawbars is only intended for multiple unit motive power with the same type of powered rail car.
  • Seite 30 Dieses Modell ist größer als das übliche Lichtraumprofil. Les dimensions de ce modèle dépassent le gabarit Vor allem in Kurven schwenkt das Modell sehr weit aus. d’encombrement usuel. C’est surtout en courbe que le mo- Überprüfen Sie daher vor dem ersten Einsatz, ob dieses dèle se déporte très fort.
  • Seite 33 Trix 66626...
  • Seite 35 1 Puffer E413 418 Opmerking: enkele delen worden alleen kleurloos of in een andere kleur aangeboden. Delen die niet in de in de lijst 2 Scheibenwischer, Antenne E415 464 voorkomen, kunnen alleen via een reparatie in het Märklin- 3 Decoder 413 508 service-centrum hersteld/vervangen worden.
  • Seite 36 Unabhängig von gesetzlichen Gewährleistungsansprü- Indépendamment des droits de garantie légaux, la société chen gewährt die Firma Gebr. Märklin & Cie. GmbH beim Gebr. Märklin & Cie. GmbH accorde, pour l‘achat de Kauf dieses Produkts von einem offiziellen Märklin-Fach- ce produit auprès d‘un revendeur Märklin officiel, une händler eine freiwillige Herstellergarantie von 24 Monaten garantie fabricant volontaire de 24 mois à...
  • Seite 37 Modell des Dieseltriebwagens BR 650 25965...
  • Seite 39 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios => Reservdelar => Garantía Garanti Indice del contenuto...
  • Seite 40 Aviso de seguridad • La plena funcionalidad de funciones está disponible sólo en DCC y en mfx. • La locomotora solamente debe funcionar en el sistema • Los faros frontales dependen del sentido de la marcha. que le corresponda. En Digital se pueden encender y apagar. •...
  • Seite 41 Nota: Si se detectan en la vía dos o varios protocolos digi- Protocolo mfx tales, el decoder asume automáticamente el protocolo digi- Direccionamiento tal de mayor valor; p. ej., si se detecta mfx y DCC, el decoder • No se requiere direccionamiento, recibiendo cada deco- asume el protocolo digital mfx.
  • Seite 42 • Para más información, véase Tabla de CVs para protocolo Protocolo DCC DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
  • Seite 43 Funciones conmutables Funciones conmutables Señal de cabeza / Luces de cola rojas F0 Ruido: Locución en tren Iluminación interior Ruido: Abrir puertas, cerrar puertas Ruido de explotación Ruido: Bocina de aviso ABV, apagado Ruido: Desconectar chirrido de los frenos F5 Señal de cabeza cabina de conducción 2 apagada 3, 4...
  • Seite 44 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 71 PoM Frenado progresivo 0 - 71 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
  • Seite 45 Significado Valor DCC Preselección Bit 0: Inversión de polaridad de sentido de marcha 0 / 1 Bit 1: Número de marchas 14 o 28/128* 0 / 2 Bit 2: Desactivar/activar modo analógico 0 / 4 Modo DCC con tramo de frenado (no es posible el 16 - 63 funcionamiento en modo analógico) ®...
  • Seite 46 Avvertenze per la sicurezza • La completa dotazione di funzioni è disponibile soltanto sotto DCC e sotto mfx. • Tale locomotiva deve venire impiegata soltanto con un • IIluminazione di testa incorporata, dipendente dalla dire- sistema di esercizio prestabilito a questo scopo. zione di marcia.
  • Seite 47 Avvertenza: Qualora sul binario vengano riconosciuti due o Protocollo mfx più protocolli digitali, il Decoder assume automaticamente Indirizzamento il protocollo digitale con il valore più elevato; ad es. se • Nessun indirizzo necessario, ciascun Decoder riceve una viene riconosciuto mfx & DCC, viene assunto dal Decoder sua identificazione irripetibile e univoca (UID).
  • Seite 48 • Tutte le funzioni possono venire commutate in modo Protocollo DCC rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
  • Seite 49 Funzioni commutabili Funzioni commutabili Segnale di testa / Fanale di coda rosso F0 Rumore: Annuncio al treno Illuminazione interna Rumore: apertura, chiusura delle porte F17 Rumori di esercizio Rumore: Tromba di segnalazione ABV, spente Rumore: Stridore dei freni escluso Segnale di testa cabina di guida 2 spento 3, 4 Andatura da manovra +...
  • Seite 50 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 71 PoM Ritardo di frenatura 0 - 71 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
  • Seite 51 Significato Valore DCC Di fabbrica Bit 0: inversione polarità del senso di marcia 0 / 1 Bit 1: numero gradazioni di marcia 14 oppure 28/128* 0 / 2 Bit 2: attiva/disattiva esercizio analogico 0 / 4 esercizio DCC con tratta di frenatura (nessuna possibilità di 16 - 63 esercizio analogico) ®...
  • Seite 52 ® Säkerhetsanvisningar • RailCom återrapportering (avstängd vid leverans). • Kan köras på en minsta radie av 360 mm. • Loket får endast köras med därtill avsett driftsystem. • Analog max. 15 Volt =, digital max. 22 Volt ~. Multiprotokollkörning • Loket får inte samtidigt försörjas av mer än en kraftkälla. Analog körning •...
  • Seite 53 Observera: Om två eller flera digital-protokoll används via mfx-protokoll spåret, så använder dekodern automatiskt det högvärdi- Adressering gaste protokollet. Används t. ex. mfx & DCC, så kommer de- • Ingen adress behövs, varje dekoder har en helt egen och kodern att använda mfx-digital-protokollet. Enstaka protokoll entydig adress (UID).
  • Seite 54 Vi rekommenderar att endast genomföra programmeringar DCC-protokoll på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
  • Seite 55 Kopplingsbara funktioner Frontstrålkastare / Slutljus rött Belysning, förarhytt Trafikljud Ljud: Signalhorn ABV, från Ljud: Bromsgnissel, från Frontstrålkastare Förarhytt 2 släckta 3, 4 Rangerkörning + Rangerljus Ljud: Rangersignal Frontstrålkastare Förarhytt 1 släckta 3, 4 Ljud: Påkoppling / Avkoppling Ljud: Fläktar Ljud: Kompressor Ljud: Tryckluftsutsläpp Ljud: Dieselpåfyllning Ljud: Sandning...
  • Seite 56 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 71 PoM Bromsfördröjning 0 - 71 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
  • Seite 57 Betydelse Värde DCC Fabr.inst. Alternativa protokoll (DCC kan ej avaktivera sej själv) Bit 0: Analog AC av =0/Analog AC på = 1 0 / 1 Bit 1: Analog DC av =0/Analog DC på= 1 0 / 2 0 - 15 Bit 2: fx(MM) av = 0/fx(MM) på...
  • Seite 58 Vink om sikkerhed • Innebygd, kjøreretningsavhengig frontlys. Kan tændes og slukkes til digitaldrift. • Lokomotivet må kun anvendes med et driftssystem, der er ® • RailCom tilbagemelding (er slået fra i leveringstilstand). beregnet dertil. • Farbar mindsteradius 360 mm. • Analog max. 15 Volt =, digital max. 22 Volt ~. •...
  • Seite 59 Bemærk: Hvis der genkendes to eller flere digitalproto- mfx-protokol koller på skinnen, overtager dekoderen automatisk den Adressering digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks. • Ingen adresse påkrævet, hver dekoder tildeles en unik og genkendes, overtager dekoderen mfx-digitalprotokollen. entydig identitet (UID).
  • Seite 60 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
  • Seite 61 Styrbare funktioner Frontsignal / Slutlys rødt Indvendig belysning Driftslyd Lyd: Signalhorn ABV, fra Lyd: Pipende bremser fra Frontsignal, førerstand 2 slukket 3, 4 Rangergear + Rangeringslys Lyd: Rangerhorn Frontsignal, førerstand 1 slukket 3, 4 Lyd: Sammenkobling / Afkobling Lyd: Blæser Lyd: Kompressor Lyd: Udledning af trykluft Lyd: Påfyld diesel...
  • Seite 62 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 71 PoM Bremseforsinkelse 0 - 71 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Seite 63 Betydning Værdi DCC Fra fabrikken Alternative protokoller (DCC kan ikke deaktivere sig selv) Bit 0: analog AC afbrudt = 0 / analog AC tilsluttet = 1 0 / 1 Bit 1: analog DC afbrudt = 0 / analog DC tilsluttet = 1 0 / 2 0 - 15 Bit 2: fx (MM) afbrudt = 0 / fx (MM) tilsluttet = 1...
  • Seite 65 No se pueden enganchar vagones al automotor. La biela de acoplamiento está destinada exclusivamente a la tracción múltiple con el mismo tipo de automotor. All‘automotrice non deve venire agganciata alcuna carroz- za. La barra di accoppiamento è prevista esclusivamente per una trazione multipla con lo stesso tipo di automotrice. Inga vanliga vagnar får kopplas till denna motorvagn.
  • Seite 66 Este modelo necesita más holgura de la usual. Sobre todo Denna modell har större frigångshöjd än vanligt. Framförallt en curvas gira hacia afuera. Examine antes de que circule i kurvor svänger modellen ut mycket. Därför måste du, innan en su instalación la posición de los semáforos, postes du använder modellen för första gången, undersöka om de catenaria, barandillas de los puentes, entradas a los modellen kann köras på...
  • Seite 69 Trix 66626...
  • Seite 72 Independientemente de los derechos de garantía legales, Vid köp av dessa produkter från en av Gebr. Märklin & la empresa Gebr. Märklin & Cie. GmbH ofrece, al adquirir Cie. GmbH godkänd Märklin-fackhandel gäller företagets este producto en un distribuidor oficial de Märklin, una garantier, oberoende av övriga lagenliga garantianspråk, i garantía voluntaria del fabricante de 24 meses a partir 24 månader, räknat från inköpsdatum (maximalt 60 måna-...
