Intec MAXTOOLS ER200 Betriebsanleitung
Schlauchtrommel
Inhaltszusammenfassung für Intec MAXTOOLS ER200

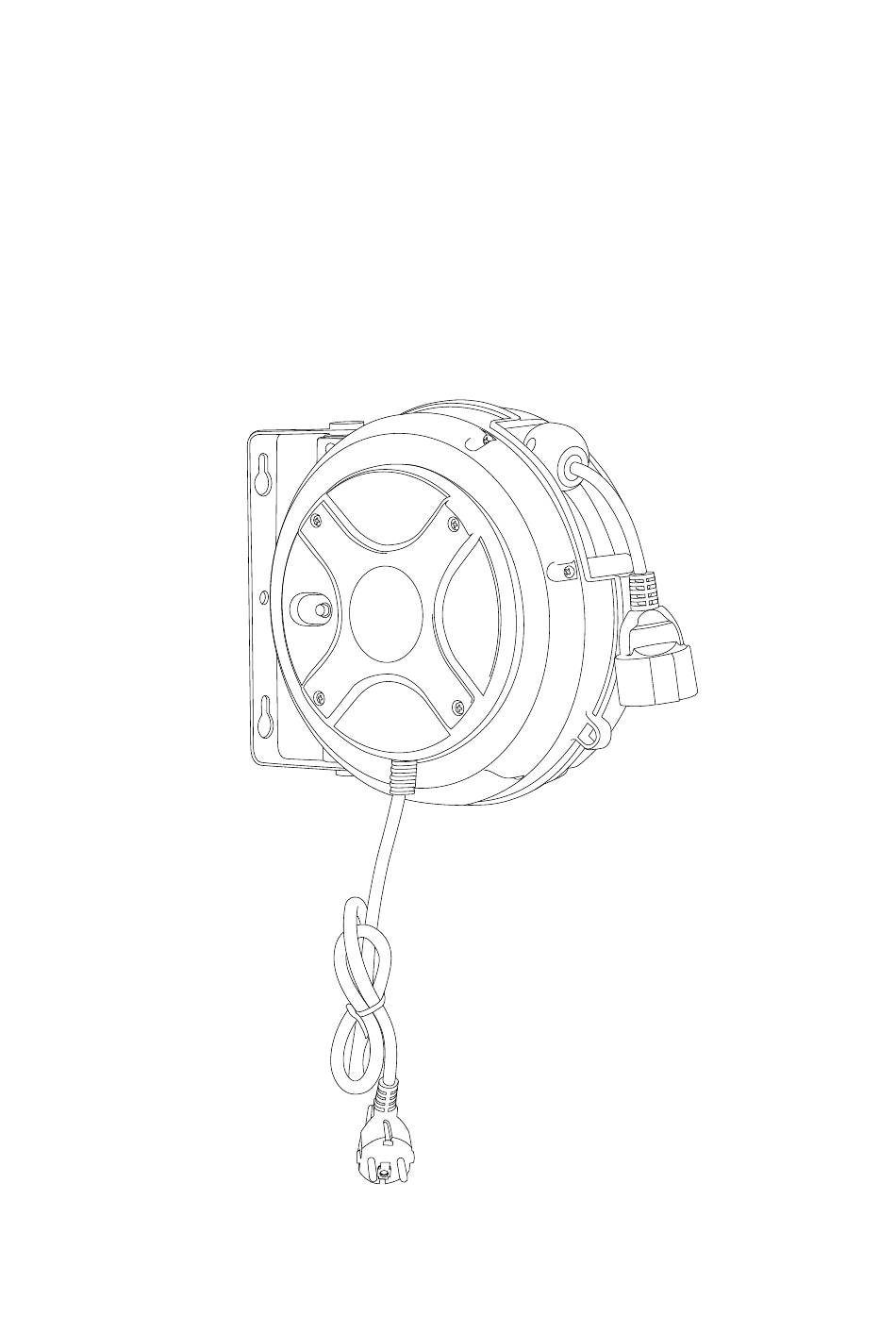

- Seite 1 ER200 Electric Cable Reel · 8mt Manuale d’uso / User manual / Notice d’utilisation / Betriebsanleitung / Manual del usuario...
-
Seite 20: Technische Daten
Deutsch TechnischeDaten 3x1,5 mm² Kabelquerschnitt Kabellänge 1000 W Höchstleistung (gewickelt) 2000 W Höchstleistung (abgewickelt) 280x145x310 mm Größen 3 Kg Gewicht... -
Seite 21: Sicherheitsmaßnahmen
Deutsch Sicherheitsmaßnahmen ALLGEMEINE SICHERHEITSVORSCHRIFTEN WARNUNG: LesenSie die Betriebsanleitung und die Vorsichtsmaßnahmensorgfältigdurch, bevorSieIhreSchlauchtrommelzusammenbauen, einbauen und verwenden, umSchäden an Personen und/oderSachenzuvermeiden. BewahrenSie die BetriebsanleitungfüreventuellezukünftigeZweifelauf. Sicherheitsvorkehrungen. 1. VerwendenSie bei derMontage und derVerwendungderSchauchtrommeleinengeeignetenAugenschutz. 2. HaltenSie Kinder vomArbeitsbereichfern. 3. ZiehenoderreißenSienichtamSchlauchoderKabel. - Seite 22 Deutsch MontagederSchlauchtrommel PackenSie die Schlauchtrommelaus und untersuchenSiesieaufBeschä- digungen. Für die WandmontagedarfeinemaximaleHöhe von 3 Metern- nichtüberschrittenwerden. Die entsprechendeAusrüstungfür die Mon- tagederSchlauchtrommelisterforderlich. Die SchlauchtrommelverfügtübereinigeLöcherfürihreMontageaufeiner- glattenOberfläche. Im Bildwird die korrekte Position derLöchergezeigt. Wand Decke...
- Seite 23 Deutsch VerwendungderSchlauchtrommel 1. PrüfenSie die korrekteFunktion, indemSiedenSchlauchlangsam- herausziehen. Bei jederhalbenUmdrehungder Trommel hörenSie- mehrere “Klicks”. 2. ZiehenSiedenSchlauchheraus und lassenSieihnlangsamzurückzie- hen, nachdemSiedasersteoderdaszweite “Klick” gehörthaben. 3. ZumAufwickeln: ZiehenSiedenSchlauchlangsam bis zumletzten “Klick” heraus und lassenSiedenSchlauchdannlangsamwieder in die Trommel einlaufen, indemSieihnmitdenHändenhalten. 4. PrüfenSie die SchlauchtrommelregelmäßigaufVerschleiß,Schäde- noderLeckagen.
-
Seite 24: Wartung
Deutsch Wartung StellenSiesicher, dassdasKabel in gutemErhaltungszustandist. Reinigen- SiedasKabelmiteinem in heißemWassergetränktenTuch, umSchmutz- oderAblagerungenzuentfernen und eineordnungsgemäßeAufwicklung- zugewährleisten. VerwendenSiekeineReinigungs- oderLösungsmittel, die mitdenBaumaterialieninkompatibelseinkönnten. Die Demontageder- Schlauchtrommeldurchunqualifiziertes Personal kanngefährlichsein; das Risiko hängthauptsächlichmitvorgespanntenFedernzusammen. Garantie 1. DerHerstellergarantiert die SchlauchtrommelfüreinenZeitraum von 12 Monaten ab KaufdatumgegenMaterial- oderBetriebsfehler. 2. DerSchlauch (fallsmitgeliefert), die Dichtungsringe, die Kunststoff- rollen, die GummistopfengeltenalsVerschleißteile und unterliegenda- hernichtderGarantie. -
Seite 25: Explosionsansichtderschlauchtrommel Und Derersatzteile
Deutsch ExplosionsansichtderSchlauchtrommel und derErsatzteile Teilnummer Beschreibung Menge Teilnummer Beschreibung Menge Schraube Kabelendverschluss Abdeckungrechts Abdeckung links Hauptfeder Schraube Rolle Kabelschelle KabelmitStecker Anschlusskabel Kabelschelle Geschweißtes Gesamtkabel DrehbareStützplatte ThermischerSchutzschalter FesteStützplatte Sperrklinke Schelle Schraube Gehäuse Zapfen Schraube Bügel Trommelfeder Trommel Schutzvorrichtung Gehäuse Schraube... - Seite 32 Modello / Model / Modèle / Modell / Modelo ER200 Marco Bartolozzi - Amministratore Delegato 29/05/2020 ® Maxtools is a registered trademark of INTEC SRL – Via A. De Francisco, 148/4, 10036 – Settimo T.se (TO) ITALY www.max-tools.eu — customercare@max-tools.eu vr. 2.1 20200724...
