XLR Kabel
Symmetrisches Kabel
1 Schirm/Masse
3 Signal (-)
2 Signal (+)
2 3 4 5 6
11

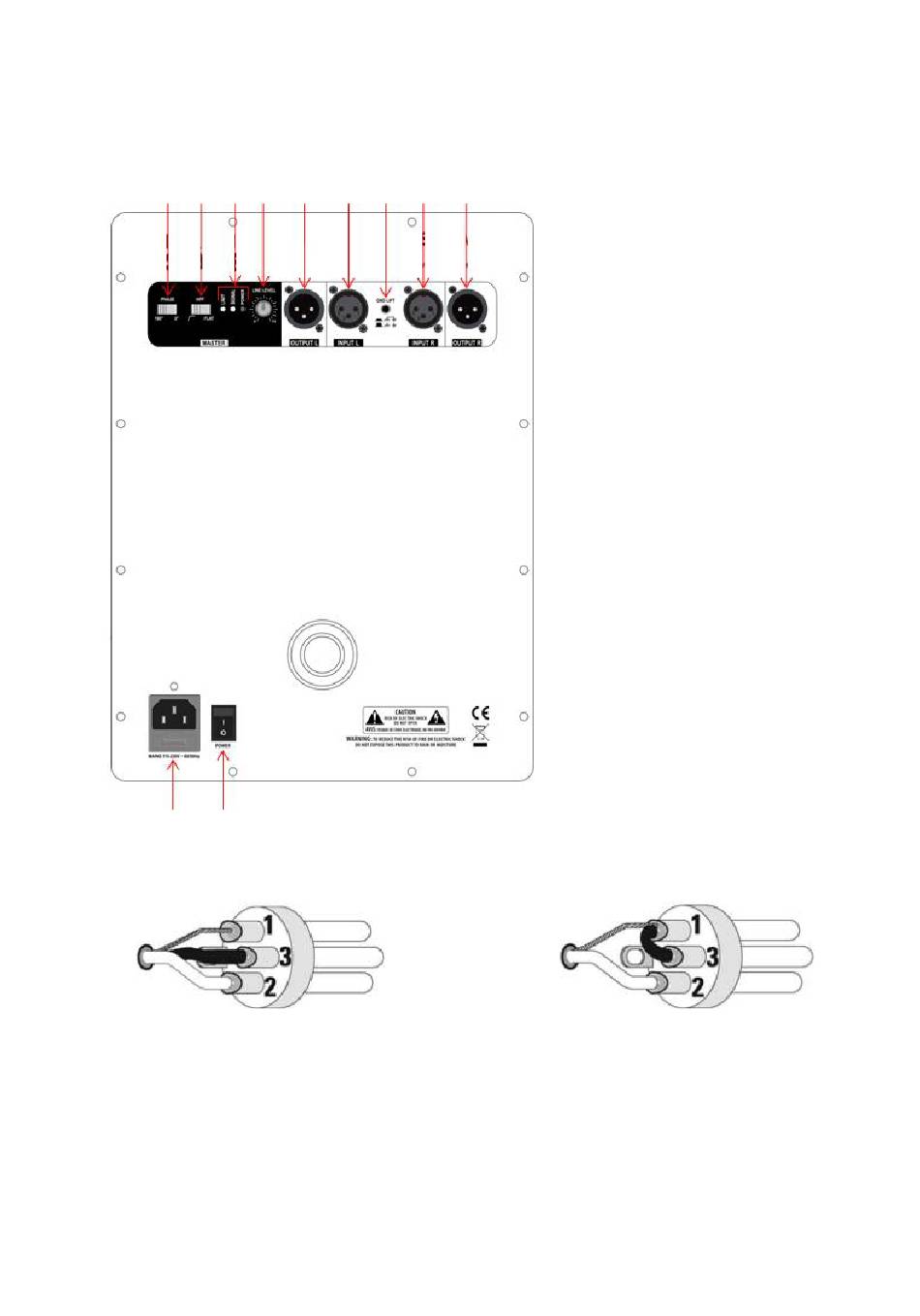

Bedienfeld
8 9
7
1 Phaseneingangschalter
Kehrt die Polarität des Subwoofers um
2 Frequenzweichenschalter
Dieser Schalter aktiviert den Hochpassfilter
für die Ausgänge.
3 POWER LED SIGNAL LED
4 Eingangssignalregler
Drehregler: Dämpft den Pegel des an den
Subwooferlautsprecher gesendeten
Signals.
5 Output Links
Verwenden Sie diesen XLR-Anschluss
für externe Aktivlautsprecher.
6 Input Links
Verwenden Sie diesen XLR-Anschluss
für einen externen Mixer oder ein
anderes Quellgerät.
7 Ground-Lift Schalter
Trennt die Masseverbindung zur
Vermeidung von Brummschleifen
8 Input Rechts
Verwenden Sie diesen XLR-Anschluss für
einen externen Mixer oder ein anderes
Quellgerät.
9 Output Rechts
Verwenden Sie diesen XLR-Anschluss
für externe Aktivlautsprecher.
10 AC Power
Verwenden Sie diesen Anschluss für das
Netzkabel
11 Ein/Ausschalter
Lautsprecher ist "EIN", wenn sich der
Schalter in der Position "I" befindet.
Unsymmetrisches Kabel
1 Schirm/Masse
3 Gebrückt zu Pin 1
2 Signal (+)
