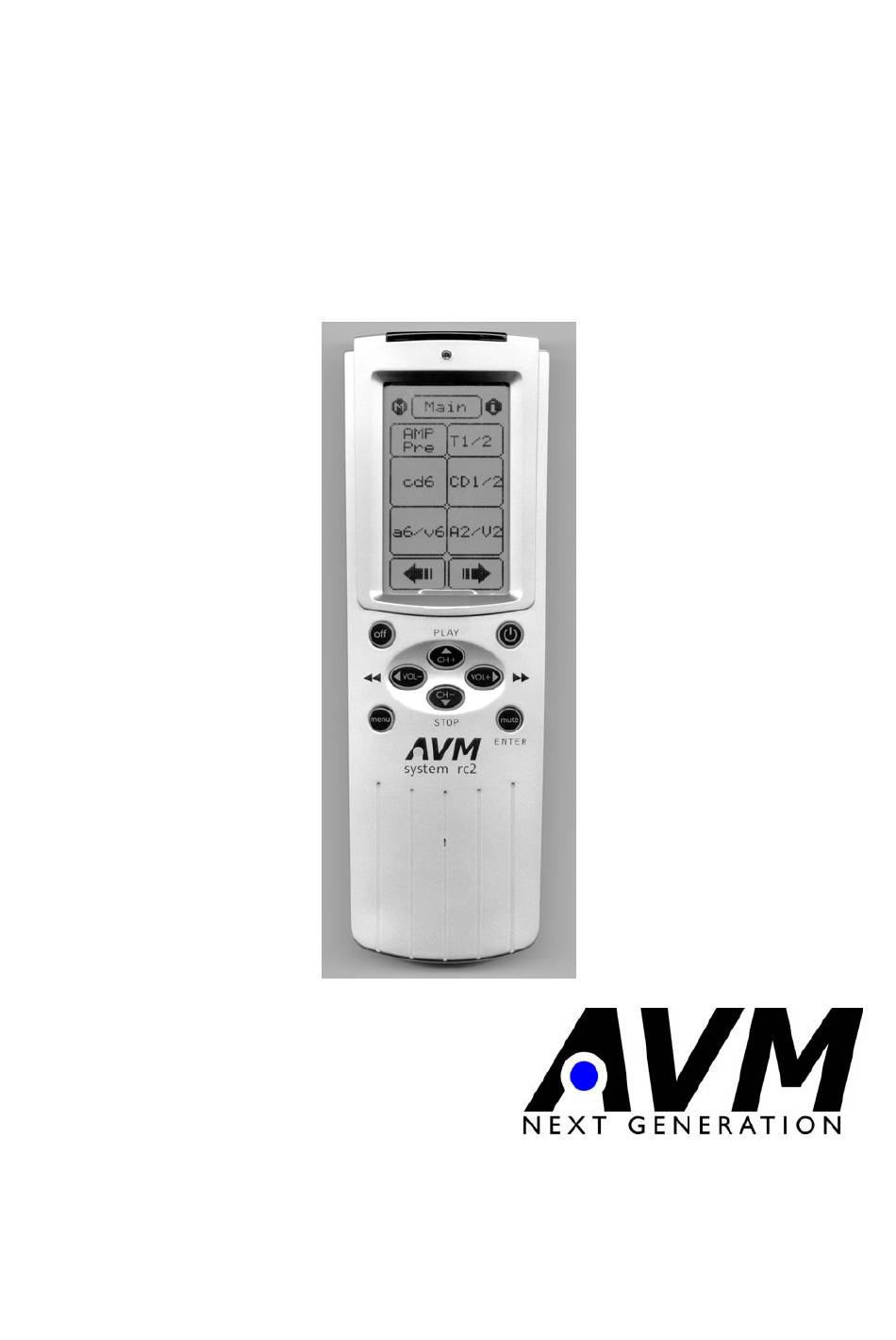

- Seite 1 Betriebsanleitung Fernbedienung system rc2...
-
Seite 2: Inhaltsverzeichnis
Die Bedienknöpfe 2.7.1 Tasten (Hard keys) 2.7.2 Schaltflächen (Soft keys) Benutzung der system rc2 Quickstart Menüsystem, Begriffsdefinitionen Die Menüstruktur der system rc2 im Überblick Hauptmenü (Main) Gerätemenü / Bedienelemente Makrotasten Setup Menü Einstellen der Uhr (Clock) Programmierung der Timer (Timer) 5.2.1 Timer Ansicht (View) 5.2.2... -
Seite 3: Allgemeine Informationen
Mit dem installierten Infrarotsensor können Sie auf einfache Art und Weise nahezu alle ihre Geräte, die Sie zu Hause haben, oder sich in Zukunft anschaffen in die system rc2 einprogrammieren. Sie können auch auf einfache Art und Weise die Anzeige nach Ihren Wünschen konfigurieren. Durch die Makrofunktion können sie eine Befehlsfolge von bis zu 20 Befehlen mit nur einem Tastendruck... -
Seite 4: Bedienelemente Und Grundfunktionen
2. Off. Diese Taste hat eine Doppelfunktion: Durch einen Druck auf diesen Knopf können Sie die system rc2 ausschalten, wenn sie sich im Hauptmenü befindet. Zeigt die LCD ein Gerät an, kann es diesem Knopf ausgeschaltet werden, die system rc2 bleibt eingeschaltet. -
Seite 5: Einlegen Der Batterien
Batterien können auslaufen und ebenfalls zu Beschädigungen führen. Für dadurch verursachte Schäden können wir keine Haftung übernehmen. HINWEISE: Wenn die Batterien schwach werden, wird es schwieriger, Geräte mit der system rc2 zu steuern. Sie sollten dann drei neue Batterien einsetzen. -
Seite 6: Einschalten Der System Rc2
2.4 Anzeige Das berührungsempfindliche LCD (Liquid Crystal Display mit Touchscreen) ermöglicht es Ihnen, Ihre system rc2 zu konfigurieren und zu bedienen. Es zeigt für die Konfiguration benötigte Informationen an und enthält im Sendemodus individuell gestaltbare Schaltflächen, die auf Berührung reagieren, wie Tasten (Soft keys). -
Seite 7: Die Bedienknöpfe
2.7 Die Bedienknöpfe Die system rc2 hat zwei Arten von Bedienelementen. Die Tasten zur direkten Steuerung (Hard keys) und die Schaltflächen auf dem Touchscreen (Soft keys). 2.7.1 Tasten (Hard keys) Die Tasten bieten Ihnen einfachen Zugriff auf die oft benützten Funktionen wie z.B. Lautstärke, Kanalwahl, Vor- oder Zurückspulen, Play und Stop. -
Seite 8: Benutzung Der System Rc2
Sie zwischen zwei Anzeigebildschirmen mit verschiedenen Geräten hin- und her blättern. • Zielen Sie mit der system rc2 auf das zu bedienende Gerät und drücken Sie die Taste (Schaltfläche auf der Anzeige, oder Tasten unterhalb des Displays) mit der gewünschten Gerätefunktion. -
Seite 9: Die Menüstruktur Der System Rc2 Im Überblick
3.3 Die Menüstruktur der system rc2 im Überblick Die Ziffern vor den Menüpunkten beziehen sich auf die Kapitelnummern in dieser Anleitung. Name Zweck 4 Hauptmenü (Main) Auswahl des zu bedienenden Gerätes durch Druck auf die entsprechende Schaltfläche Senden von Makros (Taste... -
Seite 10: Gerätemenü / Bedienelemente
Die Makro-Tasten sind zugänglich, wenn Sie im Hauptmenü oder im Gerätemenü das - Symbol in der linken oberen Bildschirmecke drücken. Mit den Pfeiltasten können Sie sich alle 12 Makros anzeigen lassen. Ein Druck auf eine der Tasten löst das Makro aus und die system rc2 sendet die vorher einprogrammierte Befehlsfolge. -
Seite 11: Setup Menü
5.1 Einstellen der Uhr (Clock) Das Uhr Menü ermöglicht es Ihnen, Zeit und Datum der RC2 einzustellen. Im Setup Menü wählen Sie Clock aus und sehen folgenden Bildschirm: Verändern Sie die blinkende Zahl (Cursor), indem Sie eine Ziffer zwischen 0 und 9 auf dem LCD Bildschirm drücken. -
Seite 12: Programmierung Der Timer (Timer)
5.2 Programmierung der Timer (Timer) Die Timer Funktion ermöglicht es Ihnen, die RC2 zu einem von Ihnen gewünschten Zeitpunkt Befehle ausführen zu lassen. Wählen Sie im Setup Menü timer aus. Es erscheint eine Liste von Timern: Benutzen Sie die Cursor- Tasten, um durch die Liste zu blättern. -
Seite 13: Timer-Einstellung (Setup)
Infrarotbefehl oder die Befehlsfolge (Makro) zu Ihrem Gerät senden. HINWEISE: • positionieren Sie die system rc2 so, dass sie auf das anzusteuernde Gerät zielt und eine freie Sichtverbindung besteht. • Um die korrekte Funktion des Timers zu gewährleisten, müssen vorher die Uhrzeit und das Datum... -
Seite 14: Neubenennung Des Timers (Relabel)
5.2.3 Neubenennung des Timers (Relabel) Sie können die Namen der Timer neu benennen. Gehen Sie so vor: Im Timer Menü wählen Sie Relabel und drücken auf ENTER. Der folgende Bildschirm erscheint: Wählen Sie die Buchstaben aus dem Menü aus. Drücken Sie auf PI für Großbuchstaben auf P2 für Kleinbuchstaben und P 3, um Sonderzeichen und Zahlen auszuwählen. -
Seite 15: Programmierungsmenü (Program)
Diese Funktion ermöglicht es Ihnen, IR-Befehle von anderen Fernbedienungsgebern auf die system rc2 zu übertragen. HINWEIS: Wenn Sie die Lernfunktion der RC2 benützen, zielen Sie mit der Fernbedienung, deren Befehle die system rc2 lernen soll auf den IR-Sensor der system rc2, wie unten abgebildet. - Seite 16 5 - 10 Zentimeter betragen. Drücken Sie nun auf der Originalfernbedienung die Taste mit der gewünschten Funktion. Sobald die RC2 mit Piepsen (wenn der Lautsprecher aktiviert ist) und OK in der oberen Displayzeile bestätigt, dass der Code verstanden worden ist, können Sie die Taste der Originalfernbedienung loslassen.
-
Seite 17: Löschen Einer Taste (Clr. Key)
Bildschirm das gewünschte Gerät aus und drücken Sie anschließend die Bedientaste (Hard keys und Soft keys möglich), die Sie löschen wollen. Die system rc2 bestätigt den Löschvorgang mit Piepsen (wenn der Lautsprecher aktiviert ist) und clear in der oberen Displayzeile. -
Seite 18: Änderung Des Lcd Layouts
5.4 Änderung des LCD Layouts Adjust ermöglicht es, die Grösse der Schaltflächen (Soft keys) zu verändern, diese neu zu beschriften und zu löschen, sowohl im Hauptmenü als auch in den Gerätemenüs. Im Setup - Menü markieren Sie zu Adjust und drücken ENTER. Sie sehen dann folgenden Bildschirm: 5.4.1 Änderung des LCD Layouts für das Hauptmenü... - Seite 19 Drücken Sie auf die Taste, die Sie verändern wollen. Wenn Sie eine neue Taste hinzufügen wollen, drücken Sie statt dessen auf eine freie Fläche. Drücken Sie auf die Stelle, wo Sie die obere linke Ecke der Taste plazieren wollen. Ein schwarzes Viereck erscheint an dem Ort, wo Sie auf das LCD gedrückt haben Drücken Sie nun auf die Stelle, wo Sie die untere rechte Ecke der Taste haben möchten.
-
Seite 20: Namensänderung Eines Gerätes Im Hauptmenü (Relabel)
Drücken Sie auf die Fläche zwischen den beiden schwarzen Vierecken: Die Grösse und Lage der Taste ist verändert, bzw. eine neue Taste ist hinzugefügt. HINWEIS: Beim Hinzufügen einer neuen Taste müssen Sie vor Fertigstellung noch Name und Funktion eingeben. Lesen Sie hierzu Abschnitt 5.4.1.2 Relabel. HINWEISE: •... -
Seite 21: Löschen Eines Gerätes Aus Dem Hauptmenü (Delete)
Nachdem Sie den Namen komplett eingegeben haben, bestätigen Sie mit ENTER. Nun erscheint die Anzeige der möglichen Gerätegattungen, die die neu benannte Taste bedienen soll. Wählen Sie mit den Cursor-Tasten eine davon aus und bestätigen Sie mit ENTER. HINWEIS: Sie können anschließend die Gerätebedientasten nach Wunsch anpassen (lesen Sie hierzu 5.4.2 Device und 5.3.1 Learn) 5.4.1.3 Löschen eines Gerätes aus dem Hauptmenü... -
Seite 22: Änderung Des Lcd Layouts Für Einzelne Geräte (Device)
5.4.2 Änderung des LCD Layouts für einzelne Geräte (Device) Adjust ermöglicht es, die Grösse der Schaltflächen für die Bedientasten (Soft keys) zu verändern, diese neu zu beschriften und zu löschen, sowohl im Hauptmenü, als auch in den Gerätemenüs. Im Setup - Menü wählen Sie zu Adjust und drücken ENTER. Sie sehen dann folgenden Bildschirm: Wählen Sie Device mit den Cursor-Tasten und ENTER aus. -
Seite 23: Namensänderung Einer Bedientaste (Relabel)
5.4.2.2 Namensänderung einer Bedientaste (Relabel) Sie können die Namen der Gerätebedientasten ändern. Wählen Sie Relabel und drücken Sie anschließend ENTER. Sie sehen dann die Liste der Geräte. Wählen Sie durch Druck auf die entsprechende Fläche das Gerät aus, dessen Bedientasten Sie verändern möchten. Die Bedientasten werden angezeigt. -
Seite 24: Löschen Einer Bedientaste (Delete)
Drücken einer einzigen Taste (die Makrotaste) ausführen. Drücken Sie während 3 Sekunden auf die Taste . Das Setup Menü erscheint (die system rc2 muß hierzu vorher eingeschaltet sein). Wählen Sie mit den Cursortasten den Punkt Macro und drücken Sie ENTER. Der Bildschirm mit der Makroliste erscheint:... -
Seite 25: Erstellen Von Makros (Setup)
Der Makro-Menübildschirm erscheint: 5.5.1 Erstellen von Makros (Setup) Wählen Sie mit den Cursortasten den Punkt Setup und drücken Sie ENTER. Der Gerätebildschirm erscheint. Wählen Sie das erste Gerät, das Sie mit dem Makro steuern wollen durch Drücken der betreffenden Schaltfläche aus. Der Bildschirm mit den Bedientasten erscheint. Drücken Sie nun auf diejenige Taste (Soft key, oder Hard key), deren Befehl zuerst gesendet werden soll. -
Seite 26: Benennung Eines Makros (Relabel)
5.5.2 Benennung eines Makros (Relabel) Drücken Sie für 3 Sekunden auf die Taste . Das Setup Menü erscheint (die system rc2 muß hierzu vorher eingeschaltet sein). Wählen Sie mit den Cursortasten den Punkt Macro und drücken Sie ENTER. Der Bildschirm mit der Makroliste erscheint: Wählen Sie das zu bearbeitende Makro mit den Cursortasten aus und drücken Sie ENTER. -
Seite 27: Löschen Eines Makros (Delete)
5.5.3 Löschen eines Makros (Delete) Drücken Sie für 3 Sekunden auf die Taste . Das Setup Menü erscheint (die system rc2 muß hierzu vorher eingeschaltet sein). Wählen Sie mit den Cursortasten den Punkt Macro und drücken Sie ENTER. Der Bildschirm mit der Makroliste erscheint: Wählen Sie das zu löschende Makro mit den Cursortasten aus und drücken Sie ENTER. -
Seite 28: Das Duplicate Menü
5.6 Das Duplicate Menü Mit dieser Funktion können Sie die Konfiguration von einer system rc2 auf eine andere übertragen, die gespeicherten Daten über einen PC einlesen, oder von dort aus rückspeichern. 5.6.1 Kopieren von einer Fernbedienung zu einer anderen Legen Sie in beide Fernbedienungsgeber Batterien ein und verbinden Sie die Geber über das mitgelieferte Datentransferkabel... -
Seite 29: Datentransfer Vom Und Zum Pc
Drücken Sie die ENTER - Taste noch nicht. Machen Sie nun den PC zum Einlesen bereit und starten Sie die Übertragung durch Drücken der ENTER - Taste an der system rc2. Der Fortgang der Übertragung wird auf dem PC-Monitor und auf dem LCD-Bildschirm der system rc2 angezeigt. -
Seite 30: Lcd Einstellungen (Other)
5.7. LCD Einstellungen (Other) Drücken Sie für 3 Sekunden auf die Taste menu. Das Setup Menü erscheint (die system rc2 muß hierzu vorher eingeschaltet sein). Wählen Sie mit den Cursortasten den Punkt Other und drücken Sie ENTER. 5.7.1 Kontrast (Contrast) Wählen Sie mit den Cursortasten den Punkt Contrast und drücken die ENTER - Taste... -
Seite 31: Kalibrierung Des Touch Screen (Calibrate)
Für eine automatische Festlegung der Einschaltschwelle dunkeln Sie den Raum soweit ab, bis Sie das LCD ohne Beleuchtung nicht mehr gut genug erkennen können. Aktivieren Sie das Backlight - Menü und drücken Sie kurz die ON-Taste . Der Lichtsensor stellt sich nun auf die momentane Umgebungshelligkeit automatisch ein und aktiviert ab dieser Schwelle die Beleuchtung. -
Seite 32: Wenn Einmal Etwas Nicht Klappt (Fehlerbehebung)
Geräte nicht steuern. maximale Distanz, aus welcher die system rc2 funktioniert, ist 10 Meter. - Stellen Sie sicher, dass Sie mit der system rc2 direkt auf Ihr Gerät zielen und sich keine Hindernisse im Weg befinden - Stellen Sie sicher, dass die Lernfunktionen richtig angewandt worden sind (5.3.1 Learning). -
Seite 33: Garantiebestimmungen
Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantie-Registrierkarte mit Kopie der Kaufrechnung muß spätestens vier Wochen nach dem Kaufdatum bei uns eingegangen sein. -
Seite 34: Technische Daten
8 Technische Daten Stromversorgung 3 x AAA Alkali - Batterien oder aufladbare Ni-MH - Akkus Abmessungen 210 (L) x 68 (B) x 24 (H) in mm Gewicht ca. 75g (inkl. Batterien) Energiesparfunktion LCD schaltet 25 Minuten nach der letzten Bedienung ab Batterieverbrauch Bei Gebrauch: 50mA / Standby: 250µA, LCD aus: 25µA Anzeige...
