Inhaltszusammenfassung für jbc FAE1-9C 100 V

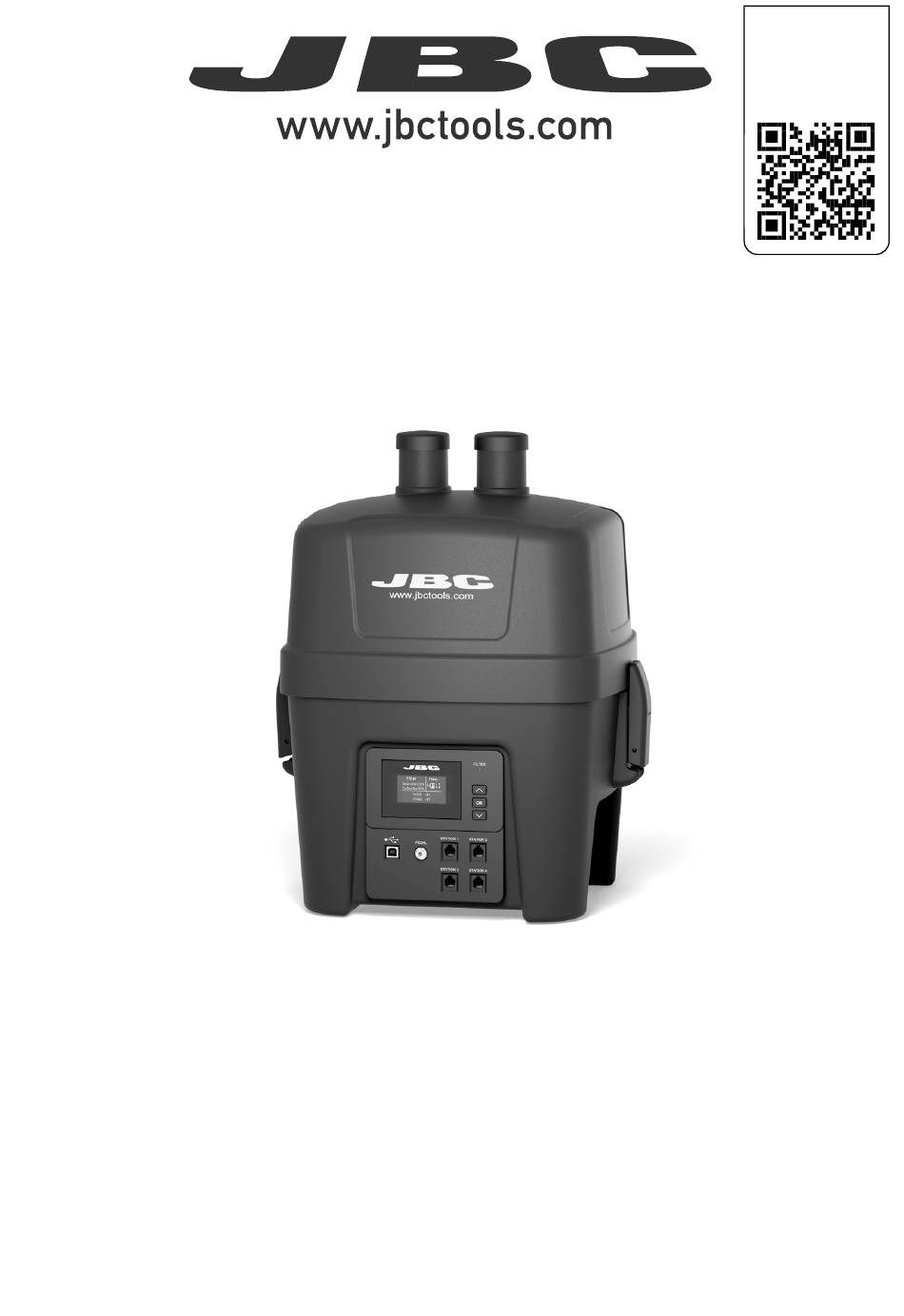

- Seite 1 Produkt- Webseite 130 mm BEDIENUNGSANLEITUNG FAE1 Lötrauchabsauger für 1 Arbeitsplatz...
- Seite 2 Diese Betriebsanleitung gehört zu folgenden Artikel-Nummern: - FAE1-1C (120 V) - FAE1-2C (230 V) - FAE1-9C (100 V) Packliste Siegel vor der ersten Verwendung des Filters entfernen Die Verpackung enthält folgende Artikel: FAE1110 Vor-Filter FAE1100 Filter Beinhalted: HEPA H13 Filter Aktivkohlefilter Filter für FAE1 ........... 1 Stück Lötrauchabsauger für 1 Arbeitsplatz .........
- Seite 3 para manuales - negro plano 200 mm Merkmale und Anschlüsse 130 mm 130 mm Absaug-Eingänge 100 mm 80 mm 60 mm Schnellspannhebel für den Filtertausch 50 mm 40 mm Prozessbildschirm Filtersättigungsanzeige: Grün: Filter OK Gelb: ≤ 20 % Kohlefilterstandzeit oder kurz vor Sättigung Rot: Ende der Kohlefilterstandzeit oder Kohlefilter gesättigt Lötstations- anschlüsse...
- Seite 4 Standardmontage Konfiguration für 1 Arbeitsplatz FAE070 FAE050 FAE060 Flexibler Arm mit Absaugleitung Absaugleitung Zwinge Ø50 für Kompakt- für modularen - Länge: 1 m / 39.37 in Werkzeughalter Stationen - Zur Befestigung an (Stationen ab (ab Artikelnummer- Ihrer Werkbank mit den Artikelnummer- Version xx-SD und mitgelieferten Zwingen.
- Seite 5 para manuales - negro plano 200 mm Alternative Montageoption 130 mm 130 mm Konfiguration für 2 Arbeitsplätze Diese Konfiguration wird aktiviert, indem die Workbench-Option im FAE1-Hauptmenü auf „2“ gesetzt wird. 100 mm FAE070 FAE020 Flexibler Arm mit Flexibler Arm Ø50 - Länge: 1 m / 39.37 in Zwinge Ø50 - Zur direkten...
- Seite 6 Exit Back Back 19:29 19:29 Station Language Files Schließen Sie bis zu 4 beliebige JBC-Steuereinheiten an die Anschlüsse des Lötrauchabsaugers an 19:29 Tools English Graphics 19:29 Deutsch (STATION 1, STATION 2 usw.). Jedes an diese Steuereinheiten angeschlossene Lötwerkzeug kann Peripher.
- Seite 7 200 mm Verbindung: FAE mit Kompakt-Stationen 130 mm 130 mm Verwenden Sie das USB-Anschlusskabel und den Adapter oder das RJ12-Kabel, um JBC- CD-S Lötstationen an den FAE anzuschließen. Beide Anschlüsse ermöglichen es, die Absaugung CD-B automatisch zu aktivieren, wenn die Werkzeuge in Gebrauch sind.
- Seite 8 Menü-Schnittstelle Hauptmenü (Original-PIN: 0105) M a i n m e n u M a i n m e n u Exit 1 Reset 2 Unit 3 Port U n i t U n i t 4 Filter set Continuous mode siehe nächste Seite 5 Counters 2 Beep...
- Seite 9 para manuales - negro plano 200 mm Menü-Schnittstelle 130 mm 130 mm Hauptmenü (Original-PIN: 0105) M a i n m e n u M a i n m e n u 100 mm Exit 1 Reset 2 Unit siehe vorhergehende Seite 3 Port 80 mm 4 Filter set...
- Seite 10 Aktivierung des Lötrauchabsaugers Sobald der Rauchabsauger eingeschaltet ist, zeigt das Display einen ähnlichen Bildschirm wie den folgenden und die Filtersättigungsanzeige ist grün, wenn die Lebensdauer des Kohlefilters mehr als 20 % beträgt. F i l t e r F i l t e r F l o w F l o w - Grün: Filter OK...
- Seite 11 para manuales - negro plano 200 mm Port 130 mm 130 mm Parameter Beschreibung Dient zum Einstellen der Absaugstärke. Sie haben die Wahl zwischen voreingestelltem und benutzerdefiniertem Absaugprogramm. 100 mm Die drei voreingestellten Absaugprogramme sind H (hoch), M (mittel) oder N (niedrig). Mit den Tasten “Auf” und “Ab” können Sie im Hauptbildschirm zwischen diesen umschalten.
- Seite 12 Filter Parameter Beschreibung Dieser Wert zeigt die verbleibende Standzeit der Aktivkohle in %. Der Wert wird auch am Hauptbildschirm angezeigt. Bei Erreichen von 0 % Kohlestandzeit gibt das System die Meldung STOP#1 aus, um darauf hinzuweisen, dass der Filter ausgetauscht werden muss. Dieser Wert gibt den Sättigungsgrad des HEPA- und Kohlefilter-Sets in % an.
- Seite 13 para manuales - negro plano 200 mm Konfiguration des Lötrauchabsaugers 130 mm 130 mm Einige Parameter, Merkmale und die Leistung variieren je nach Dunstabzugskonfiguration, siehe folgende Tabelle: 100 mm 230V 50/60Hz Modus: 1 Arbeitsplatz Modus: 2 Arbeitsplätze Absaugung am flexiblem Arm Absaugung am Stand Nicht verfügbar 80 mm...
- Seite 14 Filteraustausch Abdeckung - Die Einheit zeigt am Display und mittels LED an, wenn die Filter gewartet werden müssen. - Zum Austauschen der Filter die Abdeckung durch Öffnen Schnellspannhebel abnehmen. Vorfi lter - Wenn die Sättigungsanzeige nach dem Tausch des Vorfi lters weiter rot leuchtet, ist der HEPA-Filter gesättigt und muss ebenfalls ausgetauscht werden (siehe Bild unten).
- Seite 15 para manuales - negro plano 200 mm Einstellen der Schnellspannhebel 130 mm 130 mm Um die Luftdichtheit der Filter sicherzustellen kann die Spannkraft der Schnellspannhebel eingestellt werden. Das Einstellrad zum Lockern nach links und zum Spannen nach rechts drehen. 100 mm 80 mm 60 mm 50 mm...
- Seite 16 Sicherheitshinweise Befolgen Sie die den Sicherheitsrichtlinien, um Stromschlag, Verletzungen, Feuer oder Explosionen zu vermeiden. - Das Gerät ist nur zum Filtern von Lötrauch konzipiert. - Das Gerät darf nicht zum Filtern von brennbaren, explosionsgefährlichen oder ätzenden Gasen verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen. - Das Netzkabel darf nur in zugelassene Steckdosen eingesteckt werden.
- Seite 17 para manuales - negro plano 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 18 Notizen...
- Seite 19 para manuales - negro plano 200 mm Spezifikation 130 mm 130 mm FAE1 Lötrauchabsauger für 1 Arbeitsplatz Ref.: FAE1-1C 120 V 50/60 Hz. Eingangsleistung: 270 W. Sicherung 4 A Ref.: FAE1-2C 30 V 50/60 Hz. Eingangsleistung: 300 W. Sicherung 2,5 A 100 mm Ref.: FAE1-9C 100 V 50/60 Hz. Eingangsleistung: 200 W. Sicherung 4 A - Gebläseart: Bürstenlos -Max.
- Seite 20 - negro plano Garantie 130 mm Die zweijährige Garantie, die JBC für dieses Gerät bietet, deckt alle Herstellungsfehler, einschließlich des Austauschs fehlerhafter Teile und der Arbeitskosten. Verschleiß oder missbräuchliche Verwendung des Produktes sind von der Garantie nicht abgedeckt.
