raze-cat ES 2000PLUS Bedienungsanleitung
Elektrisches seitenkantenschleifgerät für ski und snowboard
Verwandte Anleitungen für raze-cat ES 2000PLUS
Inhaltszusammenfassung für raze-cat ES 2000PLUS

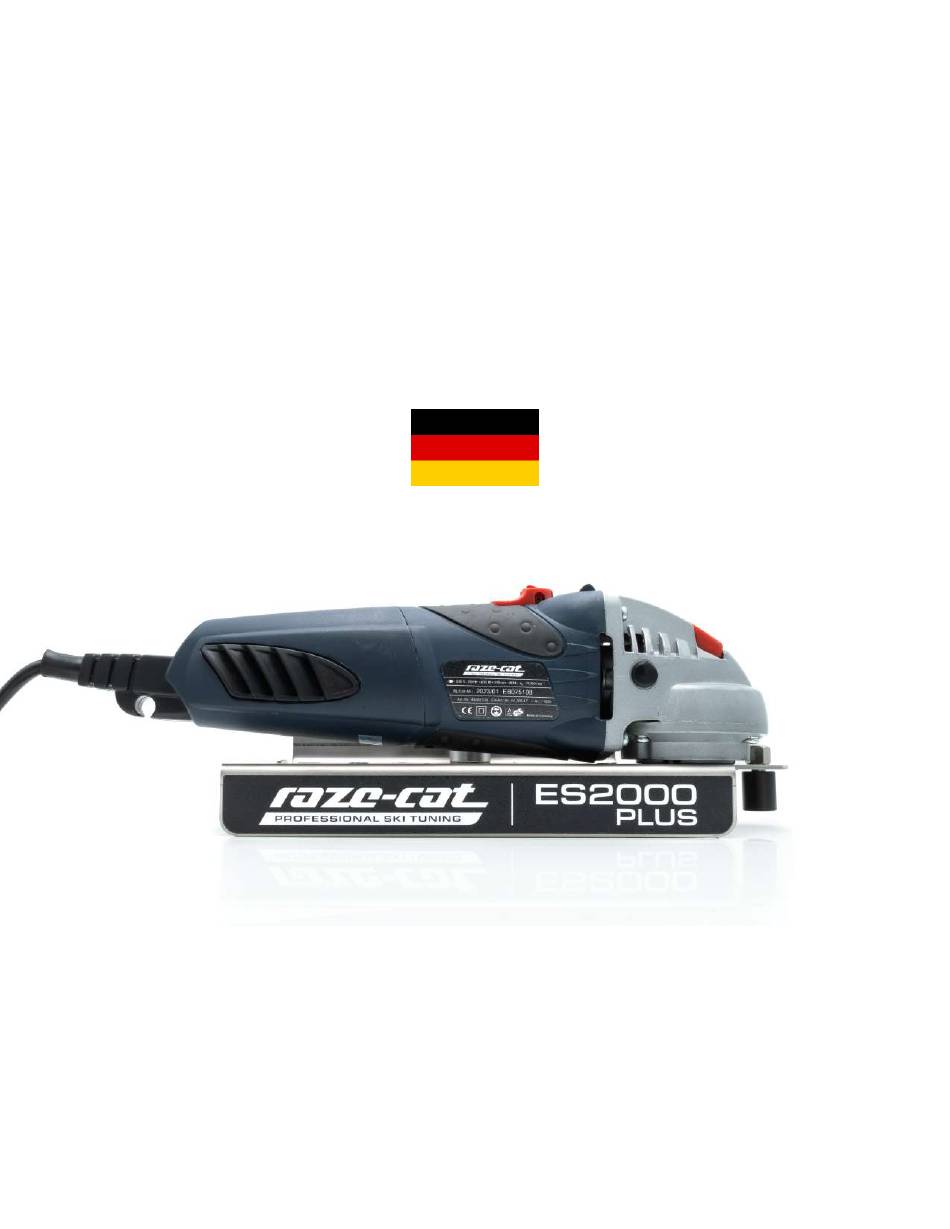

- Seite 1 ES 2000PLUS ELEKTRISCHES SEITENKANTENSCHLEIFGERÄT FÜR SKI UND SNOWBOARD - ENGLISH VERSION STARTS AT PAGE 17- 01.04.2025 raze-cat...
- Seite 2 Herzlichen Glückwunsch! Mit dem ES 2000PLUS haben Sie ein technisch ausgefeiltes und hochwertiges Seitenkantenschleifgerät erworben, mit dem Sie selbst Ihren Skiern und Snowboards den richtigen Schliff geben. Seien Sie Ihr eigener Servicemann und sparen Sie dabei eine Menge Zeit und Geld.
-
Seite 3: Inhaltsverzeichnis
SICHERHEITSHINWEISE ......................NETZSPANNUNG ........................... ARBEITSHINWEIS .......................... GERÄTETEILE | BESCHREIBUNG ..................... BEDIENUNG ............................AUFLEGEN DES SCHLEIFBANDES ..................EINSTELLEN DES SCHLEIFWINKELS ..................DER KANTENSCHLEIFVORGANG ..................WARTUNG & PFLEGE ........................ GARANTIE ............................TECHNISCHE DATEN ......................... GARANTIESCHEIN ........................EG-KONFORMITÄTSERKLÄRUNG ..................geprüfte Sicherheit 01.04.2025 raze-cat... -
Seite 4: Sicherheitshinweise
Beachten Sie die Betriebseinschränkungen. Beachten Sie zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen: • Tauchen Sie den ES 2000PLUS nicht ins Wasser, setzen Sie ihn nicht Regen oder Schnee aus. • Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung. Zur Erhöhung Ihrer Sicherheit, sollte ein FI- Schutzschalter vorhanden sein. - Seite 5 • Tragen Sie eine Arbeitsschutzbrille. Es besteht die Gefahr von Funkenflug. • Verwenden Sie einen Gehörschutz. • Greifen Sie nicht in das laufende Gerät. • Tragen Sie beim Arbeiten mit dem ES 2000PLUS enganliegende Arbeitskleidung und keinen Schmuck, damit beides nicht vom ES 2000PLUS erfasst werden kann.
-
Seite 6: Netzspannung
Arbeiten nicht um die Kühlungsöffnungen der Maschine, um eine Überhitzung des Motors zu vermeiden. Machen Sie erste Versuche mit einem alten Ski, um die Handhabung und den Umgang, sowie die idealen Einstellungen für den ES 2000PLUS zu finden. -
Seite 7: Geräteteile | Beschreibung
9 EIN/AUS-Schalter Gleit-Elementen BEDIENUNG Der ES 2000PLUS dient zur Bearbeitung der seitlichen Stahlkanten von Ski und Snowboards. Sie schleifen exakt den eingestellten Winkel und erhalten die richtige Kantenschärfe. Verwenden Sie das Gerät nicht zur Bearbeitung des Ski-/Snowboard Belages. Spannen Sie den Ski oder das Snowboard so ein, dass Sie mit dem ES 2000PLUS in einem Zug entlang der Kante arbeiten können. -
Seite 8: Auflegen Des Schleifbandes
AUFLEGEN DES SCHLEIFBANDES Trennen Sie den ES 2000PLUS vom Netz. Zum Auflegen wird das Schleifband über die Antriebsrolle 2 gelegt, (achten Sie darauf, dass die Pfeile der Laufrichtungsmarkierung auf der Innenseite des Schleifbandes in Laufrichtung zeigen!) Drücken Sie die Spannrolle 3 gegen den Federdruck in ihre Aufnahme zurück, bis das Schleifband 7 über die Spannrolle 3 gelegt werden kann. -
Seite 9: Einstellen Des Schleifwinkels
EINSTELLEN DES SCHLEIFWINKELS Der ES 2000PLUS wird mit einer werksseitigen Voreinstellung des Schleifwinkels von 90° geliefert. Nutzen Sie diese Einstellung oder wählen Sie eine andere Einstellung für das Schleifen, indem Sie die Kontermutter 5 lösen und die Einstellschraube 4 so drehen, dass die Skala 6 den gewünschten Winkel anzeigt. -
Seite 10: Der Kantenschleifvorgang
Skikante geschoben. Als Schleifdruck gegen die Kante, genügt das Eigengewicht der Maschine! Setzen Sie den ES 2000PLUS mit der Auflage 8 so auf den Belag, dass der ES 2000PLUS eine wackelfreie Führung am Ski/Snowboard Belag hat und auch das Schleifband an der Skikante anliegt. - Seite 11 Schleifvorgängen genügend lange Pausen und verwenden Sie hierzu nur intakte Schleifbänder. Zu starker Druck des ES 2000PLUS auf die Stahlkante kann zur Beschädigung des Schleifbandes und/oder der Ski-/Snowboard Kante führen. Zudem kann Ihnen der ES 2000PLUS dabei aus der Hand gerissen werden.
-
Seite 12: Wartung & Pflege
Halten Sie die Kühlungsöffnungen der Maschine stets sauber. Vor Wartungs- oder Reinigungsarbeiten den Netzstecker aus der Steckdose ziehen. Durch längeren und intensiven Gebrauch des ES 2000PLUS kann es zu Schleifstaubanhäufungen im Inneren des Antriebsmotors kommen. Zur Prävention sollte das Gerät von Zeit zu Zeit mit Pressluft vorsichtig ausgeblasen werden. -
Seite 13: Technische Daten
Angaben auf dem Typenschild übereinstimmt. 2. Wenn das Erzeugnis nur für Normalbetrieb benutzt und nicht übermäßig beansprucht wird. 3. Wenn das Erzeugnis nicht durch gewaltsame, unsachgemäße oder nachlässige Handhabung mechanisch beschädigt ist. 4. Wenn bei Reklamation der folgende Garantieschein vorgelegt wird: 01.04.2025 raze-cat... - Seite 14 GARANTIESCHEIN Gerätetyp: ES 2000PLUS Artikel Nummer: _____________ Serien Nummer: _____________ El. Spannung: 230V AC / 50Hz Baujahr: _____________ Kontrolle: _____________ Verkaufsdatum: _____________ Stempel der Verkaufsstelle: 01.04.2025 raze-cat...
-
Seite 15: Eg-Konformitätserklärung
Sicherheits- und Gesundheitsanforderungen der genannten EG- Richtlinie Maschinen entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. MASCHINE Typ: ES 2000PLUS Serien-Nr.: Siehe Garantiekarte | Baujahr: Siehe Garantiekarte HERSTELLER: Steidle Drehteile GmbH Bahnhofstr. 19 78549 Spaichingen www.raze-cat.de... - Seite 16 ES 2000PLUS ELECTRIC SIDE EDGE GRINDER FOR SKI AND SNOWBOARD 01.04.2025 raze-cat...
