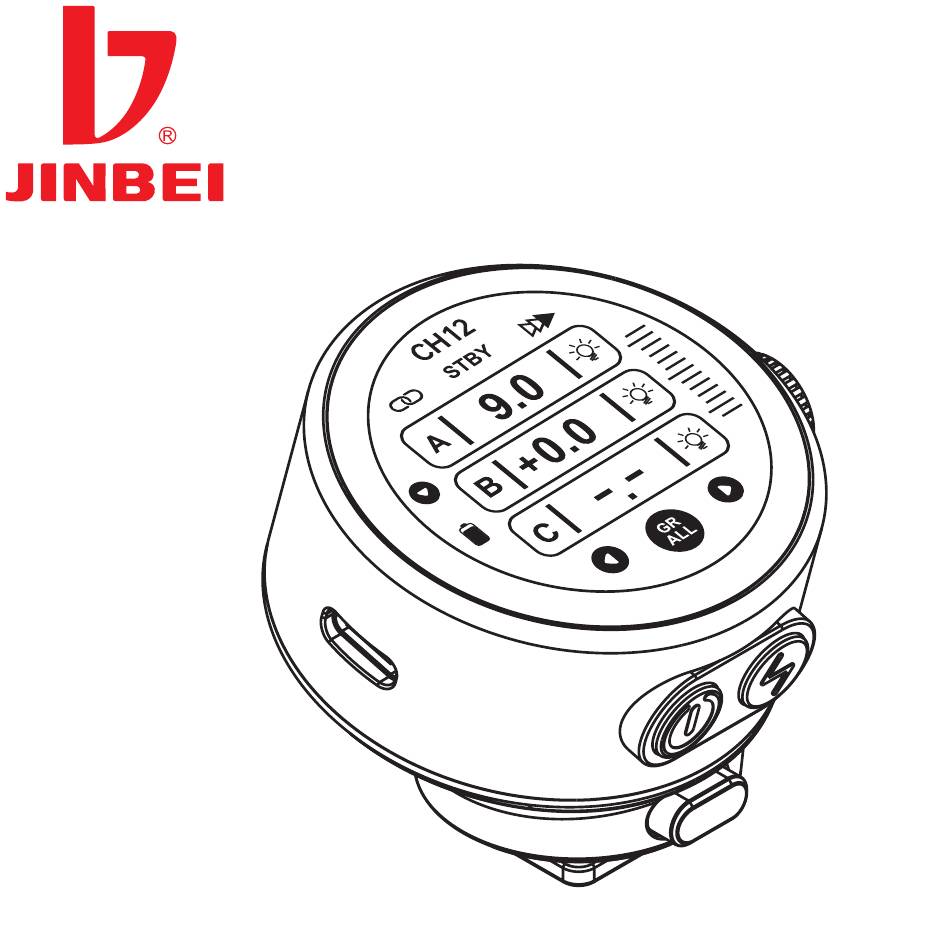

- Seite 1 Profi Funksender TR-Q8 Touch / TR-Q8s Touch ANLEITUNG AUF DEUTSCH...
- Seite 2 Inhaltsverzeichnis Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Zeichenerklärung .
- Seite 3 Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf . Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung . Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden .
- Seite 4 Sicherheitshinweise – Stellen Sie diesen Sender niemals in einer Umgebung auf, in der dieses Produkt mit brennbaren Flüssigkeiten in Berührung kommen kann . – Stellen Sie diesen Sender niemals in einer Umgebung auf, in der dieses Produkt mit elektrostatischen Feldern oder mit Staub in Berührung kommen kann .
- Seite 5 Lieferumfang – Funksender – USB-C-Kabel – Tragetasche – Bedienungsanleitung...
- Seite 6 Übersicht Touch-Display Test-Taste Ein-/Ausschalter / Einstellrad Home-Taste Hot-Shoe-Entriegelung...
- Seite 7 Übersicht USB-C-Anschluss Sony Hot Shoe Multi-kompatibler Hot Shoe...
- Seite 8 Installation Akku laden – Um den Funksender zu laden, verbinden Sie einen USB-A dapter (nicht enthalten) mit dem Ladeanschluss . Verwenden Sie hierfür das mitgelieferte USB-C-Kabel . Warnung: Lassen Sie das Gerät während des Aufladens nicht un- beaufsichtigt! Befestigen an der Kamera –...
- Seite 9 Funktionen Blitzmodi – Es stehen 2 Modi zur Verfügung, M = manueller und TTL = automati- scher Belichtungsmodus . Blitzgruppen – A/B/C/D/E/F/G/H/I/J/L/O/P/Q/S/U: Im selben Kanal können bis zu 16 Blitzgruppen (A/B/C/D/E/F/G/H/I/J/L/O/P/Q/S/U) unabhängig von- einander gesteuert werden . Kanäle – Der Sender kann für bis zu 31 Funkkanäle eingestellt werden . Stellen Sie denselben Kanal und dieselbe Blitzgruppe auf Ihrem Blitz und Ihrem Sender ein .
- Seite 10 Funktionen Synchronisationsmodi – Synchronisation erster Verschlussvorhang – Synchronisation zweiter Verschlussvorhang – High-Speed-Synchronisation (HSS) – Freeze Anmerkung: Aufgrund der internen Kameraparameter werden u .U . nicht alle Funktionen am Display des Senders jeder Kamera an- gezeigt . Bitte rufen Sie in diesem Fall das Kameramenü auf, um die gewünschte Funktion zu wählen .
- Seite 11 Funktionen Anmerkung: Die Funktion ist nur bei Aufsteckblitzen verfügbar, die diese Funktion unterstützen . Hinweis: Beachten Sie, dass einige Einstellungen direkt über das Kame- ramenü und nicht über den Sender verändert werden müssen . Nehmen Sie dafür die Anleitung Ihrer Kamera zur Hand . Bei einigen Kamera- modellen kann es sein, dass die Blitzeinstellungen der Kamera die Ein- stellungen des Sender mit eigenen Werten überschreiben .
- Seite 12 Bedienung Ein-/Ausschalten – Drücken Sie den Ein-/Ausschalter lange, um das Gerät ein- oder auszuschalten . Hauptmenü – Die Einstellungen können durch Wischen nach oben und unten oder durch Drehen des Einstellrads verändert werden . Kommunikationsstatus des Blitzschuhs Einpoliger Kommunikationsmodus Sync-Status Kanal Standby-Modus, um die Belichtungsvor- schau der Kamera zu aktivieren...
- Seite 13 Bedienung Untermenü – Streichen Sie von oben nach unten, um in das Untermenü zu gelan- gen . – Die Einstellungen können durch Streichen nach oben und unten oder durch Drehen des Einstellrads verändert werden . Kanal Vorderer Vorhang Hinterer Vorhang Standby-Modus, um die Belichtungsvor- schau der Kamera zu aktivieren Einpoliger Kommunikationsmodus...
- Seite 14 Bedienung Gruppen – Tippen Sie auf den Gruppenbuchstaben, um das Gruppenmenü aufzurufen . – Die Einstellungen können durch Wischen nach oben und unten oder durch Drehen des Einstellrads verändert werden . Modus-Menü Signalton Menü für das Einstelllicht Einstellungen für die Zoomfunktion* (siehe Abbildung A) *Nur mit kompatiblen Auf- steckblitzen verfügbar .
- Seite 15 Bedienung Einstellungen – Tippen Sie im Einstellungsmenü auf die Pfeile am linken und rechten Bildschirmrand, um sich durch das Einstellungsmenü zu navigieren . – Streichen Sie nach oben und unten, um bestimmte Einstellungen vorzunehmen . – Um zum Hauptmenü zurückzukehren, drücken Sie den Ein-/Ausschalter .
- Seite 16 Bedienung Erklärungen zur Tabelle 1. Kamera-Hersteller – Hier können Sie den Hersteller Ihrer Kamera auswählen (Canon, Nikon, Sony, Fujifilm, Olympus, Lumix*). 2. Hintergrundbeleuchtung – Hier können Sie die Hintergrundbeleuchtung einstellen auf dunkel (Low), mittel (Mid) oder hell (High) . 3. TTL auf Manuell –...
- Seite 17 Bedienung 5. Automatische Abschaltung – Hier können Sie die Zeit einstellen, nach der sich der Sender auto- matisch abschaltet . Sie können wählen zwischen 60 Minuten, 120 Minuten oder „Off” (Aus) . 6. Leistung – M: Im manuellen Modus kann die Blitzleistung von 1,0 bis 9,0 ein- gestellt werden .
- Seite 18 Bedienung Interface TR-Q8 Click...
- Seite 19 Bedienung Interface...
- Seite 20 Bedienung Interface Decimal Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung . *Nur über separat erhält lichen Adapter . * Canon, Nikon, Sony, Fujifilm, Olympus und Lumix-Produkte sind Warenzeichen oder eingetragene Wa- renzeichen von Canon, Nikon, Sony, Fujifilm, Olympus und Lumix.
- Seite 21 Technische Daten Passend für TR-Q8: Canon, Nikon, Fuji, Panaso nic, Olympus, Sony* | TR-Q8s: Sony System-Modus 2.4 GHz drahtloser Sender Funkfrequenzband 2,402 – 2,482 GHz Max. Sendeleistung 6 dBm Funkentfernung 80 Meter Kanäle | Gruppen 31 | 16 Blitzmodi Manuell / TTL Synchronisations- HSS / 1.und 2.
- Seite 22 Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen (anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrenn- ten Sammlung von Wertstoffen) . Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu ent- sorgen .
- Seite 23 Konformität Hiermit erklärt die Rollei GmbH & Co . K G, dass die Funkanlagentypen „JINBEI TR-Q8” und „JINBEI TR-Q8s” der Richtlinie 2014/53/EU ents- prechen . Der vollständige Text der EU-Konformitätserklärung steht unter den folgenden Internetadressen zur Verfügung: www . j inbei-deutschland . d e/egk/tr-Q8 www .
- Seite 24 Rollei GmbH & Co . KG In de Tarpen 42 D-22848 Norderstedt Germany Service Hotline: +49 40 270750400 www . j inbei-deutschland . d e Item Nos .: TR-Q8: 2516 | TR-Q8s: 2548...
