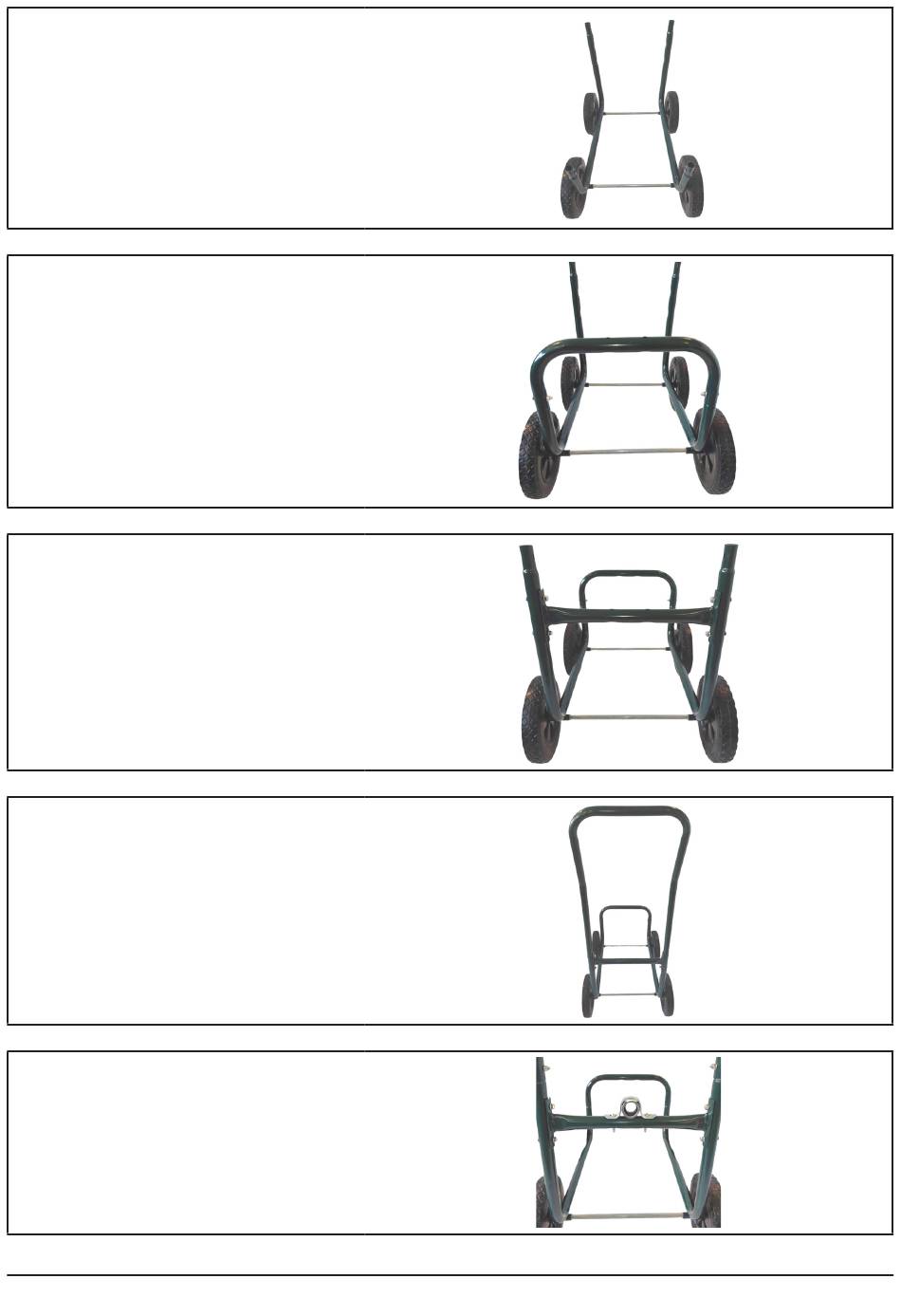

2.
Montera ramen (D), axeln (E) och
och hjulet (F).
Skjut axlarna genom de två
fästena på ramen och säkra de 4
hjulen med de 4 stora brickorna
och splitpinnarna (Q).
3.
Fäst den U-formade ramsektionen
(G) till den djupare delen av
huvudramen (D) med hjälp av 2 st
M6x35mm bultar, brickor och
muttrar (P).
4.
Fäst det I-formade staget (H) på den
högre sidan av huvudramen (D) med
4 st M6 x 35 mm bultar, brickor och
muttrar (P).
5.
Fäst handtaget (I) på ovansidan
av huvudramen (delramen (D))
med 2 st M6 x 35 mm skruvar,
brickor och muttrar (P).
6.
Fäst axelfästet (J) på det
I-formade fjäderbenet (H) med 2 st
M6 x 35 mm skruvar, brickor och
muttrar (P).
5
