Doepke Dupline DTG 1 Bedienungsanleitung
Inhaltszusammenfassung für Doepke Dupline DTG 1

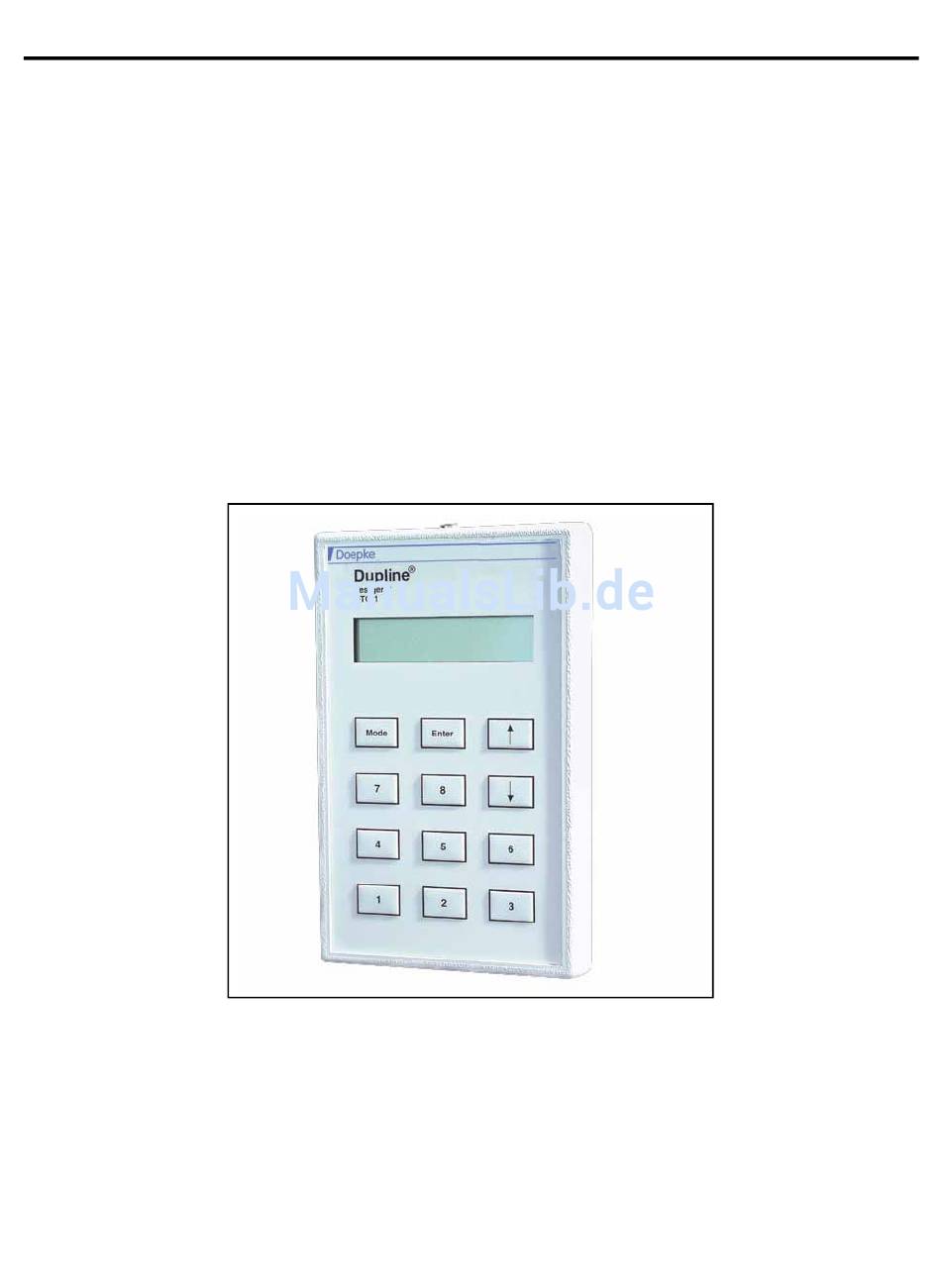

- Seite 1 Doepke Dupline Test- und Prüfgerät DTG 1 DTG 1 Tester Bedienungsanleitung Operating Instructions 3931193/2013.08/F...
-
Seite 2: Inhaltsverzeichnis
Doepke Inhaltsverzeichnis 1. Allgemeines ......................3 2. Wichtige Hinweise vorab ..................3 3. Kurzanleitung....................... 3 4. Anleitung ......................4 5. Gewährleistung....................8 6. Technische Daten....................9 Table of Contents 7. General Information ..................10 8. Important Notes in Advance................10 9. -
Seite 3: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Test- und Prüfgerät DTG 1 1. Allgemeines Das tragbare Test- und Prüfgerät DTG 1 dient der Überprüfung und Simulation von Sig- nalen auf dem Dupline-Bus. Es verfügt über eine zweireihige LCD-Funktionsanzeige so- wie über zwölf robuste Folientasten. -
Seite 4: Anleitung
Doepke nicht aktive Kanäle. • Mit Hilfe der Zahlentasten 1..8 können Sie nun einzelne Kanäle ein- und ausschal- ten. • Trennen Sie das Testgerät vom Dupline-Bus, indem Sie zuerst die Verbindung an den Busleitern lösen. 4. Anleitung Die folgende Zeichnung illustriert die wesentlichen Bedienelemente des Testgerätes: Klinkenbuchse Auswahl bestätigen... -
Seite 5: Einstellen Der Betriebsart Das Dtg 1 Verfügt Über Folgende Betriebsarten
Doepke 4.2. Einstellen der Betriebsart Das DTG 1 verfügt über folgende Betriebsarten: Betriebsart Beschreibung DIGITAL 1 GROUP Anzeige und Änderung von Signalen jeweils einer Gruppe. Anzeige/Änderung einer Adressgruppe und Anzeige einer DIGITAL 2 GROUPS zweiten. Permanentes Setzen von Signalen. EDIT Tx-LATCH Die Anzeige von Signalen ist hier nicht möglich. -
Seite 6: Eingabe Speichern ("Edit Tx-Latch")
Doepke 4.4. Anzeigen/Ändern von Werten in zwei Gruppen („DIGITAL 2 GROUPS“) Diese Betriebsart erlaubt es, zwei Gruppen anzuzeigen, von denen die Werte der oberen Gruppe auch änderbar sind. Wird dieser Modus ausgewählt, muss zunächst die zweite Gruppe festgelegt werden. MODE 2: DIGITAL Die Betriebsart mit Mode und Enter anwählen. -
Seite 7: Bedeutung Der Tasten In Dieser Betriebsart Haben Die Tasten Folgende Bedeutung
Doepke 4.6.1. Bedeutung der Tasten In dieser Betriebsart haben die Tasten folgende Bedeutung: Mode Auswählen einer anderen Betriebsart (siehe Kapitel 4.2 auf Seite 5) Auswählen der anzuzeigenden Adressgruppe (zurück) ↑ Auswählen der anzuzeigenden Adressgruppe (vor) ↓ ↑ + Enter Ändern der anzuzeigenden Multiplexadresse „0“ bis „F“... -
Seite 8: Trennen Vom Dupline-Bus
4.8. Sensorkalibrierung („SENSOR CALIBRATION“) In dieser Betriebsart können Sie spezielle Analogsensoren der Fa. Carlo Gavazzi kalib- rieren. Dies betrifft nicht die derzeit von Doepke Schaltgeräte GmbH gelieferten Senso- ren, wie z. B. DLUX, DTS 1, DTS 2 o. ä.: MODE 6: SENSOR Die Betriebsart mit Mode und Enter anwählen. -
Seite 9: Technische Daten
Doepke 6. Technische Daten min. typ. max. Dupline Anschluss 3 mm Klinkenbuchse Stromaufnahme 4 mA Betriebsspannung über Dupline-Signalleiter Anzeige Art LCD (Flüssigkristallanzeige) Matrix 2 x 16 alphanumerische Zeichen, Höhe 5 mm Bedienelemente Art Druckpunkttaster Anzahl Tasten / Befehlstasten 12 / 4 Gehäuse...
