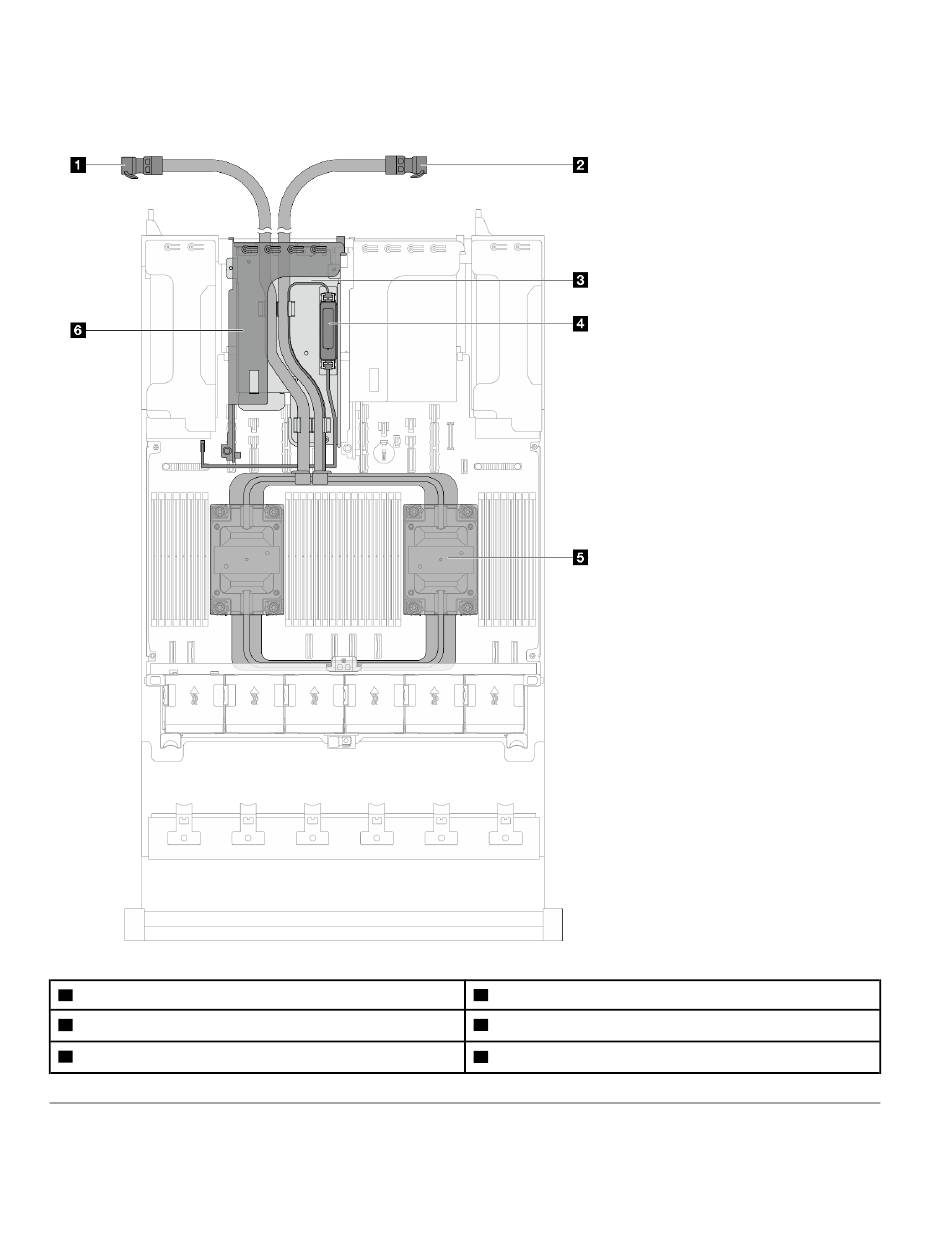

Ansicht von oben mit Processor Neptune Core Module
In der Abbildung unten wird das Modul im Gehäuse hervorgehoben. Die enthaltenen Komponenten hängen
von der Konfiguration des Servers ab.
Auslassschlauch
1
Schlauchhalterung
3
Kühlplattenbaugruppe
5
Aufbau der Systemplatinenbaugruppe
Die Abbildungen in diesem Abschnitt enthalten Informationen über die Anschlüsse, Schalter und Brücken,
die auf der Systemplatinenbaugruppe verfügbar sind.
34
ThinkSystem SR650 V4 Systemkonfigurationshandbuch
Einlassschlauch
2
Flüssigkeitserkennungssensormodul
4
Adapterrahmen für Processor Neptune Core Module
6
