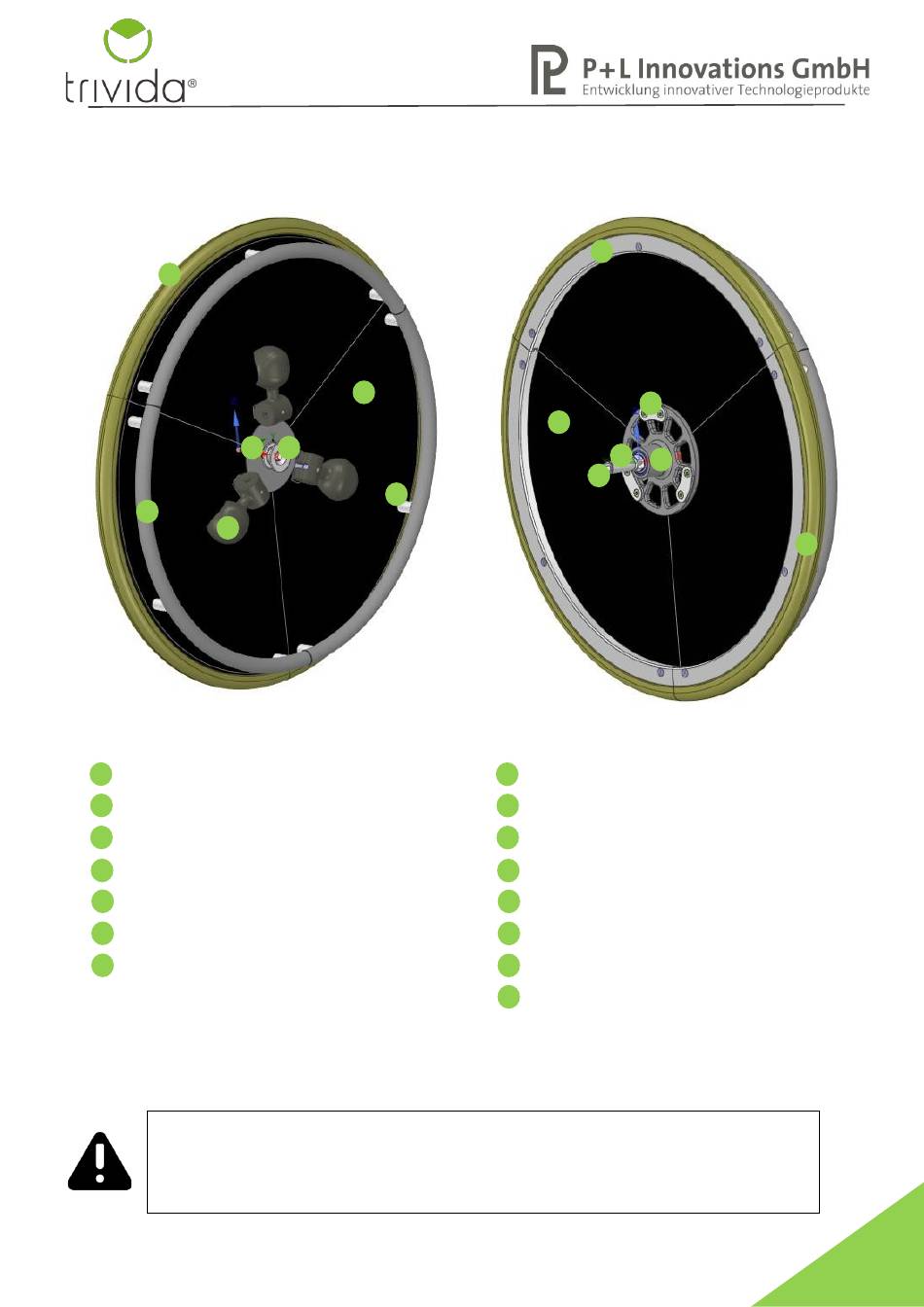

3. Produktbeschreibung
trivida Rad Vorderseite
7
6
3
•
Frontkappe (Aluminium)
1
•
Zentrale Segmentklemmung (Aluminium)
2
•
Exzenter Schnellspannhebel (Kunststoff PA)
3
•
Radsegment (Karbon oder Kunststoff PA)
4
•
Distanzhülse Greifring (Aluminium)
5
•
Greifring (Aluminium)
6
•
Reifensegment (Kunststoff PUR)
7
Hinweis: Das Reifenklemmsegment (9) wird ausschließlich für das Karbon-Rad verwendet. Durch die zweiteilige
Sandwich-Konstruktion beim Kunststoffrad entfällt dieses Bauteil. Beide Kunststoffteile bestehen aus
demselben Material und sind fest verschraubt.
Wir behalten uns im Rahmen unserer Entwicklung und Innovation Produktänderungen vor.
Abweichungen von der Darstellung begründen keine Ansprüche. Karbon und Kunststoff-
Version des trivida Rads unterscheiden sich in Position 4 und 9. Durch den zweiteiligen
Aufbau der Kunststoff-Radsegmente wird keine zusätzliche Reifenklemmung benötigt.
GA-D-tw20-C
4
2
1
5
trivida Rad Rückseite
9
8
4
b
2
a
•
Zentrale Segmentklemmung (Aluminium)
2
•
Radsegment (Karbon oder Kunststoff PA)
4
•
Reifensegment (Kunststoff PUR)
7
•
Rückplatte (Aluminium)
8
•
Reifenklemmsegment (Aluminium)
9
•
Steckachse (Stahl)
a
•
Montagebuchse (Stahl)
b
b
•
Montagemutter - nicht abgebildet (Stahl)
c
7
5
