03. INSTALLATION

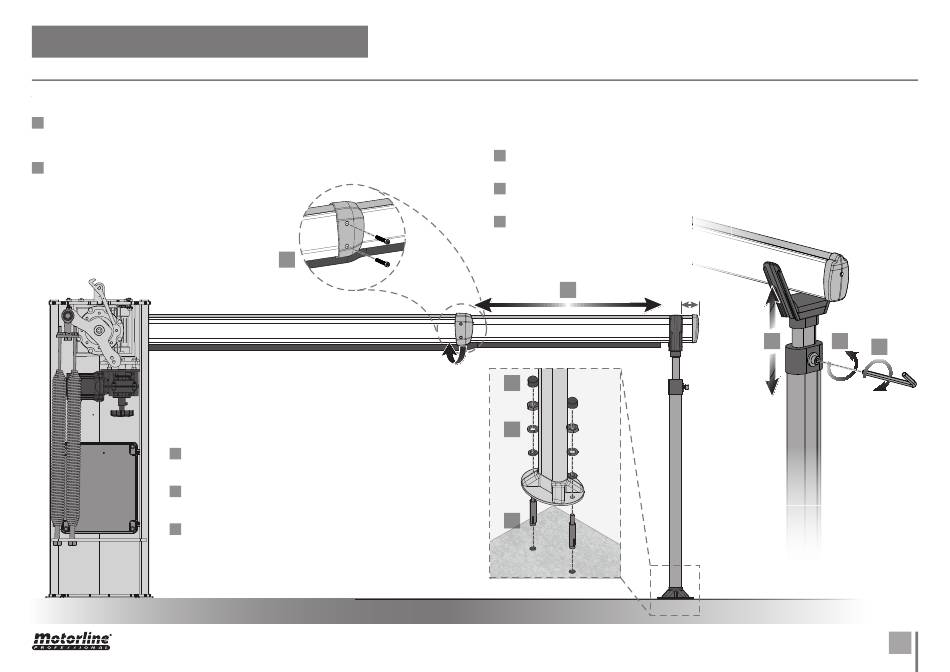

HALTERUNGEN DES SCHRANKENBAUM BEFESTIGEN

• EINSTELLEN DES AUSZIEHBAREN SCHRANKENBAUM
1 Sie sollten jetzt die Länge einstellen, damit Sie die Halterung wie in der Abbildung unten gezeigt
platzieren können.
Der Schrankenbaum sollte die Position der Halterung (SPAT FIXO) um 50mm überschreiten.
2 Nachdem Sie den Schrankenbaum auf die gewünschte
Länge gebracht haben, befestigen Sie sie mit den 4
selbstschneidenden Schrauben am
Schrankenbaum.
• ANWENDUNG DER HALTERUNG FEST AN SCHRANKENBAUM
Wenn die Ausziehlänge festgelegt ist, stellen Sie die Position des
Schrankenbaum Halters fest.
3
Bohren Sie zwei Löcher am Befestigungs Platz, um die Halterung
mit Schrauben und Dübeln zu sichern.
4
Setzen Sie die Halterung in die bereits vorhandenen Schrauben
ein und ziehen Sie sie mit den Muttern fest.
5 Setzen Sie die Schutzkappen auf.
festen Teil des
2
• EINSTELLEN DER HÖHE AN HALTERUNG (FEST)
Wenn die Höhe de Halterungarm nicht mit der Höhe des Schrankenbaum übereinstimmt, müssen Sie die
Höhe der Halterung anpassen. Gehen Sie hierzu folgendermassen vor:
6
Lösen Sie die Blokier Schraube der Halterung mit einem Sechskantschlüssel.
7
Heben oder senken Sie den Halterungarm, um die Halterung auf die Höhe des Schrankenbaum zu
bringen.
8
Ziehen Sie die Blokier Schraube
Halterungsarms an, um die Halterung in der
eingestellten Position zu sichern.
1
5
4
3
des
50mm
7 6
8
15
DE
