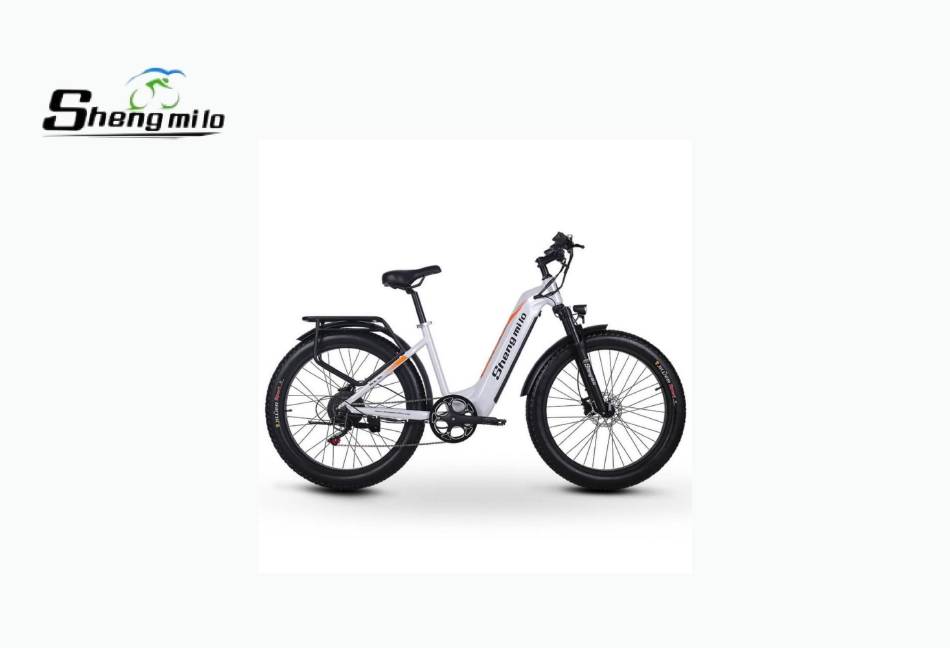

- Seite 1 Machine Translated by Google MX06 Bedienungsanleitung www.shengmilo-bikes.com...
- Seite 2 Dieses Handbuch enthält Einzelheiten zum Produkt, Informationen zu Betrieb und Wartung sowie weitere hilfreiche Tipps für Besitzer. Lesen Sie es Lesen Sie sich den Shengmilo MX06 vor der Verwendung sorgfältig durch und machen Sie sich mit ihm vertraut, um eine sichere Verwendung zu gewährleisten, das Risiko von Schäden zu verringern und vorzeitigen Verschleiß...
- Seite 3 Fahrrad, zum späteren Nachschlagen. Der gesamte Inhalt dieses Handbuchs kann jedoch ohne Vorankündigung geändert oder zurückgezogen werden. Besuchen Sie www.shengmilo-bikes.com , um die neueste Version herunterzuladen. Die Montage und Ersteinstellung Ihres Shengmilo MX06 erfordert spezielle Werkzeuge und Fähigkeiten, und es wird empfohlen, dies durchzuführen möglichst von einem ausgebildeten Fahrradmechaniker.
-
Seite 4: Inhaltsverzeichnis
Vorderradmontage ...................................... 11 Einbau von Scheinwerfer und vorderem Kotflügel ..............................13 Sitzhöhe einstellen ........................................Installation der Pedale ........................................ Sicherheitscheckliste ........................................Shengmilo E-Bike Gebrauch und Pflege ..................................19 Grundlegende Anzeigeeinstellungen..................................19 Aufladen der Batterie .........................................21 Fahrbeschränkungen....................................29 Wartung ..........................................30 Eingeschränkte Garantie ....................................32 GARANTIE DECKT AB....................................32... -
Seite 5: Fahrradspezifikationen
Machine Translated by Google LCD Anzeige Shimano Schalthebel Fahrradspezifikationen Gaspedal Netzschalter & Informationen Horn Sattel Steuerrohr Batterie LED-Scheinwerfer Motor Federgabel vorne / Hinterradbremse Stoßdämpfer vorn Vorderradbremse Schaltwerk Regler... - Seite 6 Machine Translated by Google 70 in 180 cm A - Gesamtlänge 42 in 107,5 cm B - Lenkerhöhe C - Radstand 46 in 117 cm 33 in 83 cm D - Minimale Sitzhöhe 39 in 100 cm E - Maximale Sitzhöhe 19 in 48 cm F - Kettenstrebenlänge 18 in 45 cm...
- Seite 7 Machine Translated by Google 48V 17,5Ah Lithiumbatterie 48 V 2,0 A Smart-Ladegerät Batterie Ladegerät Gasmodus 45-50 km; 85-90 km Steuerung für bürstenlosen Sinusmotor Regler Reichweite Pedalunterstützungsmodus 500W BAFANG-Getriebenabenmotor Motor KING-METER wasserdichtes LCD-Display Anzeige Gesamtnutzlast 400 Pfund (180 kg) Gewicht 70,5 Pfund (32 kg) Kapazität Empfehlen Tretunterstützung...
-
Seite 8: Fahrrad-Montageanleitung
2. Reduzieren Sie das Gewicht des E-Bikes, um das Manövrieren des Fahrrads während der Montage einfacher zu machen. 3. Vermeiden Sie Batterieschäden während des Montageprozesses. Auf Seite 21 finden Sie Informationen zum Entnehmen und Laden des Akkus. * Bitte besuchen Sie unseren YouTube-Kanal „Shengmilo Ebike“, um unser Montage-Tutorial anzusehen Videos! -
Seite 9: Empfohlene Drehmomentwerte
Machine Translated by Google Empfohlene Drehmomentwerte Empfohlenes Drehmoment (NM) Hardwarestandort Lenker 12-18 12-18 Stängel Sattel 12-18 Vorderrad (Für Fahrräder mit Schrauben am Vorderrad) 15-22 Hinterrad 30-38 Tretlagerteile 30-50 Pedale 28-33 Scheibenbefestigungsschrauben Bremssattelhalterung 32-36 Kurbelschrauben Klemmen des Schaltzugs Umwerferklemme Sattelstützenklemme HINWEIS: Die Verwendung eines Schlagschraubers zum Erreichen des erforderlichen Drehmoments wird nicht empfohlen, da dies zu Schäden führen kann. -
Seite 10: Montageanleitung
Machine Translated by Google Montageanleitung • Lenkermontage (4-mm-Inbusschlüssel) Schritt 1: Lösen Sie die Schrauben an Ihrem Fahrradvorbau. Schritt 2: Zentrieren Sie Ihren Lenker und drehen Sie ihn, bis er an der Markierung im Bild unten ausgerichtet ist. Schritt 3: Ziehen Sie die Schrauben am Lenkervorbau fest, aber ziehen Sie sie nicht ganz fest, da Sie den Winkel später möglicherweise noch weiter anpassen möchten, um ihn genauer auszurichten. Nachdem Sie die beste Position, ziehen Sie alle Schrauben am Schaft vollständig fest. -
Seite 11: Vorderradmontage
Machine Translated by Google • Vorderradmontage Schritt 1: Bereiten Sie Ihren Schnellspanner für den nächsten Schritt vor, indem Sie die Flügelmutter und eine der Konusfedern entfernen. Schritt 2: Installieren Sie den Schnellspanner, indem Sie von der Bremsscheibenseite des Rades aus beginnen, den Schnellspanner durch die Nabe stecken und dann Ersetzen Sie die zweite Kegelfeder auf der anderen Seite. - Seite 12 Machine Translated by Google Schritt 3: Ziehen Sie den Daumen fest. Schritt 4: Richten Sie die Ausfallenden der Gabel mit der Achse der Radnabe aus und stellen Sie sicher, dass die Ausfallenden sicher auf der Achse sitzen. Stellen Sie außerdem sicher, dass die Bremsscheibe richtig in den Bremssattel eingesetzt.
- Seite 13 Machine Translated by Google Schritt 6: Drehen Sie das Vorderrad. Stellen Sie sicher, dass der Schnellspannhebel am Vorderrad vollständig geschlossen ist, und überprüfen Sie die Radbalance im Nur-Pedal-Modus. Wenn Sie feststellen, dass das Fahrverhalten unausgewogen ist oder die Drehung des Vorderrads Geräusche verursacht, bedeutet dies, dass die Schrauben nicht vollständig festgezogen oder nicht horizontal ausgerichtet sind. •...
- Seite 14 Machine Translated by Google 2. Setzen Sie die Mutter 1. Richten Sie die Scheinwerferbolzenlöcher mit den Löchern in der Gabelhalterung aus HINWEIS: Der Bolzen Extraktoren finden Sie in das Shengmilo-Klappsechseck Schlüsselsatz. 3. Setzen Sie die Mutter ein, um die Schraube festzuziehen...
- Seite 15 Machine Translated by Google Schritt 2: Lösen Sie die Schrauben am vorderen Kotflügelhalter. Richten Sie die Löcher für die Schrauben am vorderen Kotflügel mit den Löchern im Halter aus, schrauben Sie die Schrauben dann erneut durch alle Löcher und ziehen Sie die Schrauben mit 6-mm-Schraubenschlüssel-Sicherungsmuttern fest. 1.
- Seite 16 Machine Translated by Google Passen Sie die Sitzhöhe an: Öffnen Sie den Schnellspannhebel der Sattelstütze. Passen Sie die Höhe der Sattelstütze an, indem Sie die Sattelstütze nach oben oder unten auf eine Höhe schieben, die Ihrer Beinlänge und bevorzugten Fahrposition entspricht. Ziehen Sie die Sattelstütze nicht über die in die Sattelstütze eingravierte Mindesteinsteckmarkierung hinaus. HINWEIS: Der Sitzwinkel wurde gemäß...
-
Seite 17: Installation Der Pedale
Machine Translated by Google • Installation der Pedale (15-mm-Schraubenschlüssel) Stellen Sie sicher, dass Ihre Pedale auf der richtigen Seite montiert sind, da die Montage auf der falschen Seite die Gewinde beschädigt. Anzeigen für das rechte Pedal (R) und das linke Pedal (L) können Sie befinden sich an zwei Stellen: auf den Aufklebern der Kunststoffabdeckung und an der Unterseite des Pedalgewindes. -
Seite 18: Sicherheitscheckliste
Machine Translated by Google Sicherheitscheckliste Sicherheitscheck Grundlegende Schritte o Testen Sie die ordnungsgemäße Funktion der Vorder- und Bremsen Hinterradbremsen. o Stellen Sie sicher, dass die Bremsbeläge nicht übermäßig abgenutzt sind und sich in der richtigen Position zu den Felgen befinden. o Stellen Sie sicher, dass die Bremssteuerkabel geschmiert und richtig eingestellt sind und keinen erkennbaren Verschleiß... -
Seite 19: Shengmilo E-Bike Gebrauch Und Pflege
Leistung. Dieser Inhalt wird im Großen und Ganzen auf die meisten Fahrer zutreffen, aber mehrere Faktoren werden die individuellen Ergebnisse beeinflussen, darunter die Fitness des Fahrers und Gewicht, Gelände, ordnungsgemäße Wartung usw. Obwohl Shengmilo hofft und glaubt, dass Sie Ihr E-Bike in vollen Zügen genießen werden, gibt es keine Garantien für Es können universelle Leistungsmerkmale für alle Besitzer angegeben werden. - Seite 20 Machine Translated by Google • Bildschirm Batteriestand Funktionsliste Geschwindigkeit Geschwindigkeit Uint Schiebehilfe-Level Leuchtanzeige Indikationsgebiet Bereich/Zeiteinheit Funktionsliste Textanzeige (Siehe Formular 1 unten)
- Seite 21 Anormalität beim Ein-/Ausschalter Formular 1 • Anzeigebetrieb Bedienungsanleitung Shengmilo MX06 LCD-Display – Benutzerhandbuch *Schauen Sie auf unserer Website vorbei: www.shengmilo-bikes.com Aufladen des Akkus • Ladevorgang für das Laden außerhalb des Fahrrads Schritt 1: Suchen Sie die Schlüssel am Lenker und entfernen Sie sie. Wenn Sie sie vom Lenker abschneiden, achten Sie darauf, keine der Drähte.
- Seite 22 Machine Translated by Google Schritt 2: Entriegeln Sie den Akku mit dem Schlüssel. Halten Sie den Akku mit einer Hand fest und lösen Sie ihn, indem Sie den Entriegelungsschalter an der Unterseite des Rahmens drehen.
- Seite 23 Machine Translated by Google Schritt 3: Der sicherste Weg, Ihren Akku aufzuladen Schließen Sie zunächst das Ladegerät an den Ladeanschluss des Akkus an. Stellen Sie das Ladegerät mit dem Akku im Fahrrad auf einen flachen, sicheren Platz. und verbinden Sie den DC-Ausgangsstecker (Hohlstecker (2) ) des Ladegeräts mit dem Ladeanschluss an der Seite der Batterie.
- Seite 24 Überhitzung der Batterie und/oder des Ladegeräts. Bitte beenden Sie den Ladevorgang und kontaktieren Sie umgehend www.shengmilo-bikes.com . • Ladetipps • Der Akku kann am Fahrrad oder außerhalb davon aufgeladen werden. • Das vollständige Aufladen einer neuen Batterie kann länger dauern, wenn sie leer ist.
- Seite 25 • Decken Sie das Ladegerät während des Ladevorgangs nicht ab. • Bewahren Sie den Akku während des Ladevorgangs außerhalb der Reichweite von Kindern auf. • Verwenden Sie ausschließlich ein zugelassenes Shengmilo-Fahrradladegerät, das Sie direkt bei www.shengmilo-bikes.com für Ihr spezielles Fahrrad gekauft haben.
-
Seite 26: Vor Dem Fahren
Wenn Sie den Akku längere Zeit nicht verwenden, lagern Sie ihn im voll aufgeladenen Zustand und laden Sie ihn einmal im Monat auf. • Das Shengmilo-Fahrrad kann bei leichtem Regen sicher gefahren werden. Das Fahren bei sehr starkem Regen oder durch überflutete Straßen ist jedoch nicht empfohlen, da Kurbel und/oder Motor nass werden können, was zu Schäden führen kann. - Seite 27 Machine Translated by Google • Informationen zur Ladegerätpflege Überprüfen Sie vor jedem Ladevorgang das Ladegerät, die Ladekabel und den Akku auf Beschädigungen . 2. Laden Sie immer in einem sicheren Bereich auf , der kühl und trocken ist, in Innenräumen, fern von direkter Sonneneinstrahlung, Schmutz oder Ablagerungen, in einem freien Bereich, entfernt von Reise auf dem Lade Kabel oder dass beim Parken und/oder Laden Schäden am Fahrrad, der Batterie oder der Ladeausrüstung auftreten.
- Seite 28 Drehen des Gashebels. Shengmilo MX06 kann im Gasmodus Geschwindigkeiten von bis zu 25 Meilen pro Stunde erreichen, was Ihnen nicht nur ermöglicht, schneller zu reisen, sondern auch beruhigt den Fahrer mit zusätzlicher Leistung, wann immer sie benötigt wird, je nach Verkehrsbedingungen und Energieniveau des Fahrers. Wenn Sie ein Abenteurer sind, der...
-
Seite 29: Fahrbeschränkungen
Machine Translated by Google • Nur Pedal In diesem Modus verhält sich das Shengmilo wie ein normales Fahrrad, da Sie ohne Unterstützung durch den Motor fahren. Dieser Modus ist besonders nützlich, wenn der Akku leer ist oder Sie ein intensiveres Widerstandstraining wünschen. -
Seite 30: Wartung
Wenn Sie den Akku längere Zeit nicht verwenden, lagern Sie ihn in voll aufgeladenem Zustand und laden Sie ihn einmal im Monat auf. 3. Shengmilo MX06 kann bei leichtem Regen sicher gefahren werden. Das Fahren durch sehr starke Regengüsse oder überflutete Straßen ist jedoch nicht empfohlen, da die Kurbel und/oder der Motor nass werden können, was zu Problemen führen kann. - Seite 31 Machine Translated by Google • Kettenwartung 1. Wir empfehlen, die Kette nach jeder Fahrt zu reinigen, insbesondere bei Regen und Feuchtigkeit. Wischen Sie die Kette und ihre Zubehör reinigen. Entfernen Sie Sand und Schmutz, die in der Kette stecken, mit einer Bürste und verwenden Sie bei Bedarf warmes Seifenwasser. Verwenden Sie keine starken säurehaltige oder alkalische Reinigungsmittel (z.
-
Seite 32: Eingeschränkte Garantie
Garantieinformationen •Für alle Shengmilo E-Bikes gilt eine Herstellergarantie von 1 Jahr, 6 Monaten und 3 Monaten für den Erstbesitzer gegen alle Herstellungsfehler (alle kostenlosen Zubehörteile sind nicht durch den Garantieservice abgedeckt). • Diese eingeschränkte Garantie gilt nur für den ursprünglichen Besitzer von Fahrrädern, die im Shengmilo-Onlineshop gekauft wurden. -
Seite 33: Teile Und Komponenten
• Diese Garantie umfasst nur einen Ersatzrahmen. Arbeitskosten für den Austausch von Teilen gegen Ersatzrahmen sind nicht enthalten. • Shengmilo behält sich das Recht vor, beim Austausch eines Rahmens im Rahmen dieser Garantie Kratzer und Dellen zu verwenden. Rahmenstile und/oder Farben, die nicht in Der Lagerbestand kann nach Ermessen von Shengmilo durch einen kompatiblen Stil und/oder eine kompatible Farbe ersetzt werden. - Seite 34 Fahrrad, Bedienungsfehler, Wasserschaden, extremes Fahren, Stuntfahren oder unsachgemäße Nachsorge Wartung. • Zur Vermeidung von Missverständnissen: Shengmilo haftet nicht für Schäden, Ausfälle oder Verluste, die durch unbefugte Wartung oder Verwendung nicht autorisierter Teile. • Die Batterie ist nicht gegen Schäden durch Spannungsspitzen, Verwendung eines ungeeigneten Ladegeräts, unsachgemäße Wartung oder andere derartige wie Missbrauch, normale Abnutzung oder Wasserschäden.
-
Seite 35: Kontaktieren Sie Uns
Machine Translated by Google Wir stehen Ihnen zur Verfügung! Bei Fragen wenden Sie sich bitte an: Besuchen Sie die offizielle Website von Shengmilo : www.shengmilo-bikes.com. Kontaktieren Sie uns direkt per E-Mail unter support@shengmilo-bikes.com. - Seite 106 MX06 Owner's Manual www.shengmilo-bikes.com...
