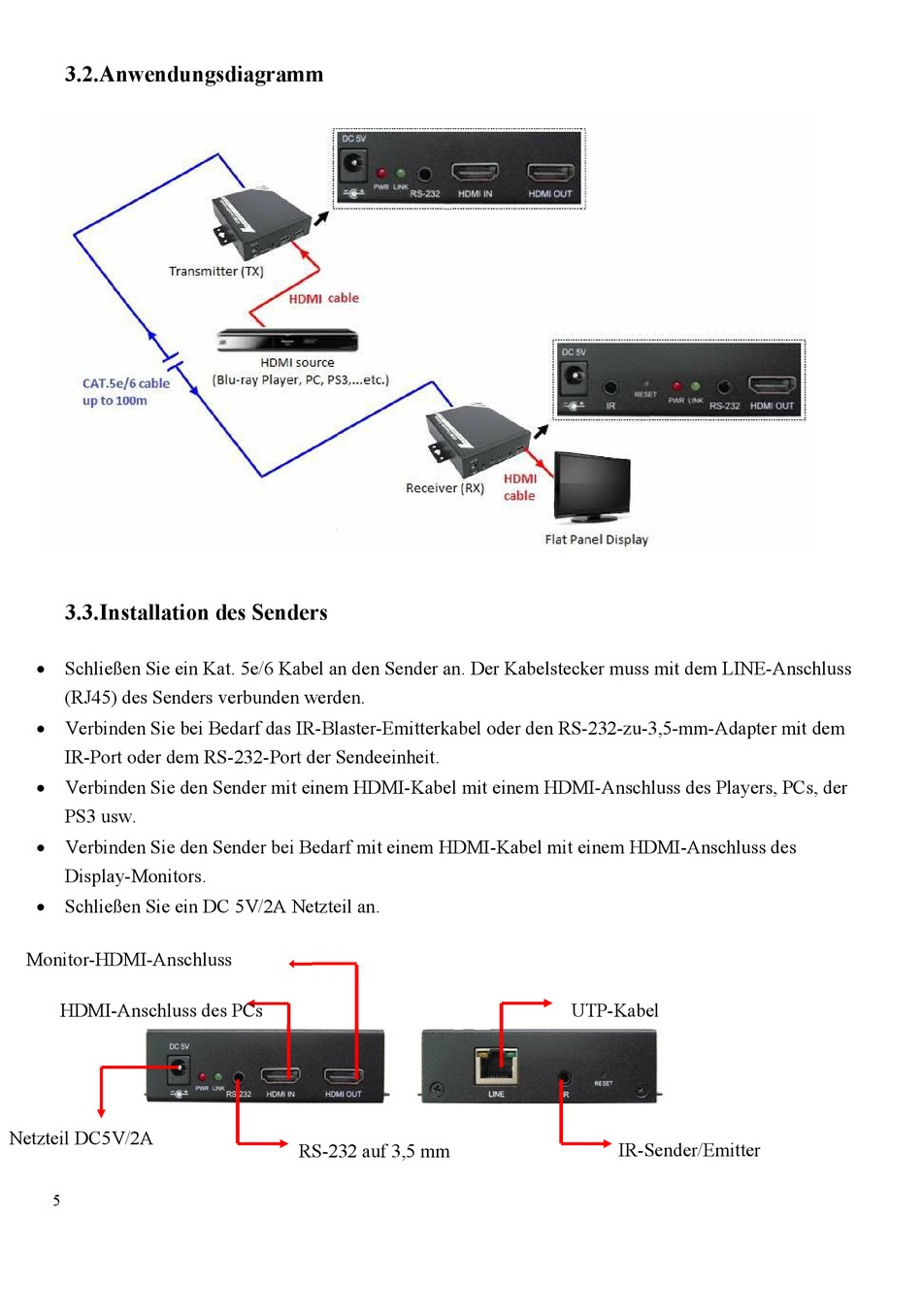

3.2. Anwendungsdiagramm
3.3. Installation des Senders
Schließen Sie ein Kat. 5e/6 Kabel an den Sender an. Der Kabelstecker muss mit dem LINE-Anschluss
(RJ45) des Senders verbunden werden.
Verbinden Sie bei Bedarf das IR-Blaster-Emitterkabel oder den RS-232-zu-3,5-mm-Adapter mit dem
IR-Port oder dem RS-232-Port der Sendeeinheit.
Verbinden Sie den Sender mit einem HDMI-Kabel mit einem HDMI-Anschluss des Players, PCs, der
PS3 usw.
Verbinden Sie den Sender bei Bedarf mit einem HDMI-Kabel mit einem HDMI-Anschluss des
Display-Monitors.
Schließen Sie ein DC 5V/2A Netzteil an.
Monitor-HDMI-Anschluss
angeschlossen
HDMI-Anschluss des PCs
angeschlossen
Netzteil DC5V/2A
5
RS-232 auf 3,5 mm
UTP-Kabel
angeschlossen
IR-Sender/Emitter
