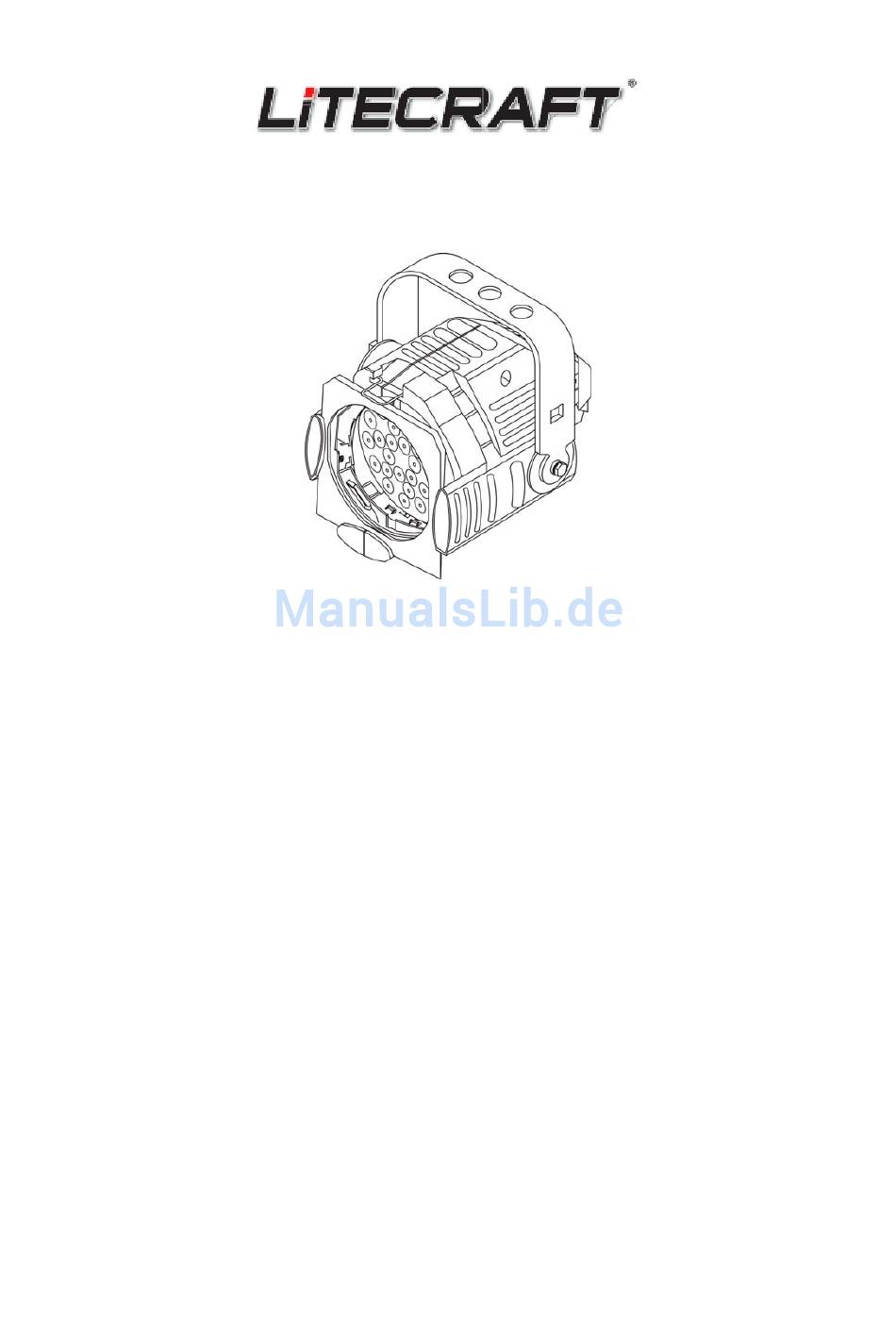

LED Studio PAR RGB Pro
BEDIENUNGSANLEITUNG
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen
Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese
Bedienungs-anleitung sorgfältig durch.
SICHERHEITSHINWEISE
◆
Jede Person
die mit der Installation, dem Einsatz oder dem Service des
Gerätes betraut ist muss:
- qualifiziert sein
- den Anweisungen dieser Bedienungsanleitung folgen.
◆ ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren
einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern
berühren!
◆
Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um
diesen Zustand zu erhalten und einen sichern Betrieb zu gewährleisten, ist
es absolut notwendig, den Sicherheitsvorschriften und Warnungen dieser
Bedienungsanleitung zu folgen.
◆ WICHTIG: Fehler, die durch nicht Befolgen dieser Bedienungsanleitung
entstehen, sind nicht Gegenstand der Garantie. Der Händler übernimmt
keine Haftung für daraus entstehende Defekte oder Probleme.
◆
Halten S
ie das Gerät fern von Heizkörpern oder anderen Heizquellen!
◆
Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B.
nach einem Transport), schalten Sie es nicht sofort ein. Das entstehende
Kondenswasser könnte das Gerät beschädigen. Lassen Sie das Gerät
ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
◆
Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend
notwendig das die grün/gelbe Kabel-Ader mit dem Erdungskontakt des
Steckers verbunden ist. Der elektrische Anschluss muss von einer
qualifizierten Person durchgeführt werden.
I
Werbung
Verwandte Anleitungen für Litecraft LED Studio PAR RGB Pro
Inhaltszusammenfassung für Litecraft LED Studio PAR RGB Pro
- Seite 1 LED Studio PAR RGB Pro BEDIENUNGSANLEITUNG Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungs-anleitung sorgfältig durch. SICHERHEITSHINWEISE ◆ Jede Person die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist muss:...
- Seite 2 ◆ Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände beschädigt ist. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig. ◆ lte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
-
Seite 3: Bedienung
BEDIENUNG: ◆ Dieses Gerät besitzt verschie dene DMX-, Manuell- und Audio- Modi. Im DMX-Modus können mehrere Gerät miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. Modus 10 (DIP-Schalter 10) ist der Slave Modus; Slave Geräte übernehmen das Programm des Master Gerätes. - Seite 4 ◆ Manueller Farb Modus (DIP-Schalter 8, 9 und 10 ist ON) Stellen Sie die DIP-Schalter 8, 9 und 10 auf ON. Die Helligkeit der LEDs kann über die DIP-Schalter 1 und 2 für rot, 3 und 4 für grün und 5 und 6 für blau eingestellt werden. DIP 1,2 OFF,OFF ON,OFF...
- Seite 5 ◆ DMX-Modus (DIP-Schalter 1-10 ist OFF, Einstellung der DMX-Startadresse über DIP-Schalter 1-9) Stellen Sie die DIP-Schalter 1-10 auf OFF. Die DMX-Startadresse kann über die DIP-Schalter 1 bis 9 nach binärer Adressierung eingestellt werden (siehe Tabelle). Der DMX-Modus belegt 7 DMX-Kanäle. DIP Schalter DMX-Wert Zum Einstellen der DMX-Startadresse addieren Sie die DMX Werte lt.
-
Seite 6: Technische Spezifikation
Technische Spezifikation: Netzspannung 230 V, 50 Hz Stromaufnahme 0,2 A @ 230 V Abmessungen 250 x 250 x 350 mm Gewicht 3.9 kg Absicherung T0.5 A @ 250 V...
