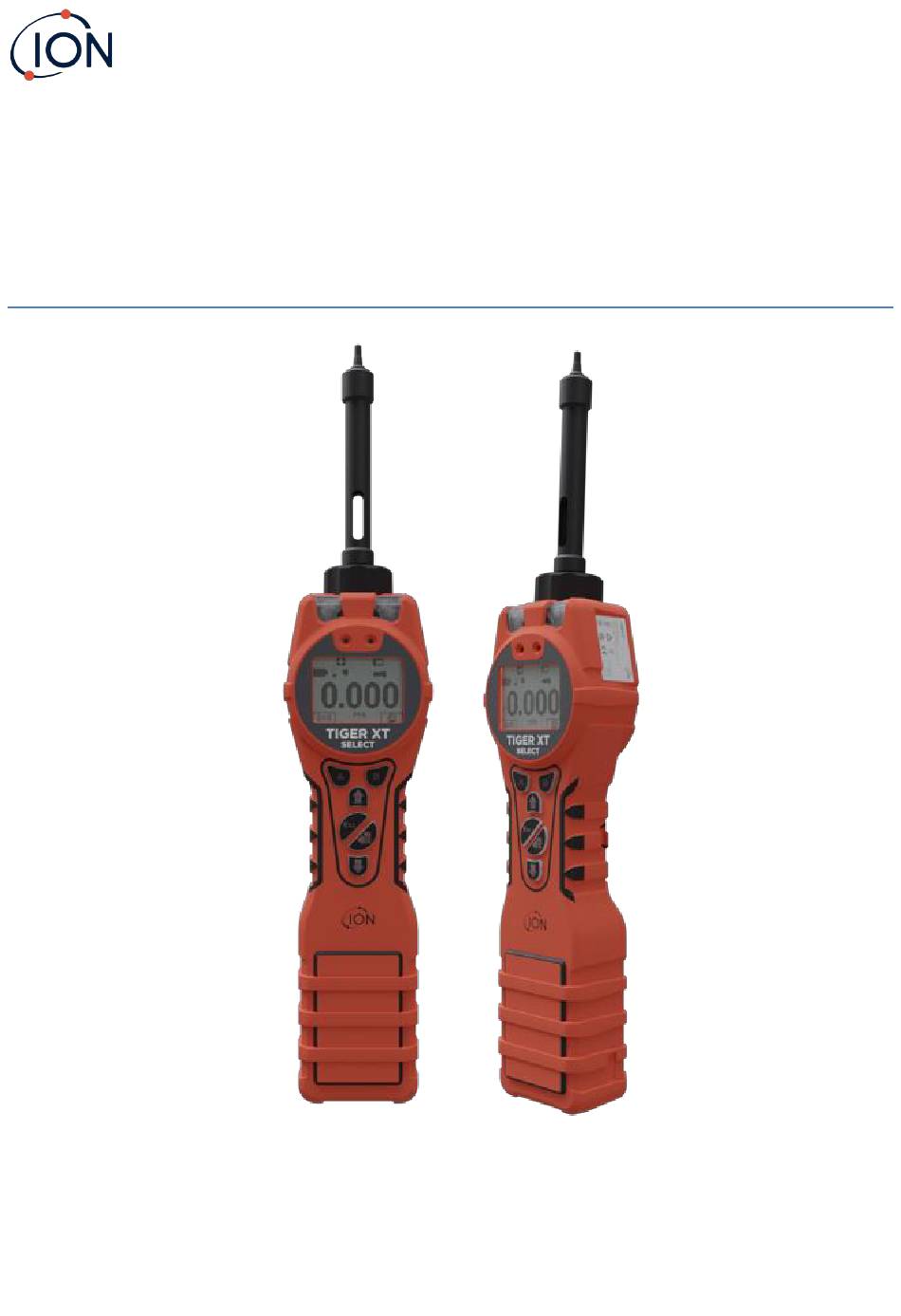

- Seite 1 TIGER XT Select Instrumenten-Benutzerhandbuch V1.3 PIonGassensortechnologie. ionscience.com...
- Seite 2 TIGER XTS Instrument Benutzerhandbuch V1.3 Registrieren Sie Ihr Instrument online für eine erweiterte Garantie Vielen Dank für den Kauf Ihres ION Science-Instruments. Die Standardgarantie Ihres Instruments kann auf fünf Jahre verlängert werden. Um Ihre erweiterte Garantie zu erhalten, müssen Sie Ihr Instrument innerhalb eines Monats nach dem Kauf online registrieren (es gelten die Allgemeinen Geschäftsbedingungen).
- Seite 3 TIGER XTS Instrument Benutzerhandbuch V1.3 Seite3von81 ionscience.com Pioneering Gas Sensing Technology.
- Seite 4 TIGER XTS Instrument Benutzerhandbuch V1.3 Seite4von81 ionscience.com Pioneering Gas Sensing Technology.
-
Seite 5: Inhaltsverzeichnis
TIGER XTS Instrument Benutzerhandbuch V1.3 Inhalt 1. Sicherheit..........................8 Rechtliche Hinweise zum sicheren Betrieb von Geräten ..............8 Symbole .............................. 8 Warnungen, Vorsichtsmaßnahmen und Informationsbenachrichtigungen ........8 Entsorgung ............................10 2. Produktübersicht ........................11 Verbesserungen ..........................13 Tiger PC Software ..........................13 TIGER XTS Kit.............................13 Beschreibung der Tastenfeldfunktionen ..................14 3. - Seite 6 TIGER XTS Instrument Benutzerhandbuch V1.3 Tonart B ............................21 Tube-Modus............................27 Grundlegender Röhrenmodus .......................28 Erweiterter Tube-Modus .......................29 6. Verwenden der Tiger PC-Software und Herunterladen von Daten ........... 30 PC-Anforderungen ..........................30 Installation der Tiger PC-Software ....................30 Anschließen eines TIGER XTS an einen PC ..................30 Tiger PC öffnen ..........................31 Hilfebildschirm ..........................32 Die Instrumentenliste ........................32...
- Seite 7 Lampenreinigung ...........................71 Auswechseln einer Lampe ......................73 Austauschen des MiniPID-Elektrodenstapels ................73 9. Fehlerbehebung ........................75 Diagnose ............................75 10. Zubehör ..........................77 11. Technische Spezifikationen ....................78 12. Garantie..........................80 13. ION Science Kontaktdaten ..................... 81 Seite7von81 ionscience.com Pioneering Gas Sensing Technology.
-
Seite 8: Sicherheit
Zusicherung, Bedingung, Bedingung oder Garantie jeglicher Art, weder ausdrücklich noch stillschweigend, bereitgestellt. • Soweit gesetzlich zulässig, haftet ION Science gegenüber keiner Person oder Einrichtung für Verluste oder Schäden, die aus der Verwendung dieses Handbuchs entstehen können. • Wir behalten uns das Recht vor, jederzeit und ohne Vorankündigung Inhalte aus diesem Handbuch zu entfernen, zu ergänzen oder zu variieren. - Seite 9 Funktionen, die einen vielseitigen Einsatz des Geräts ermöglichen. ION Science Ltd übernimmt keine Verantwortung für die falsche Einstellung von Funktionen, die zu Personen- oder Sachschäden führen. TIGER XTS kann als persönliches Sicherheitsgerät verwendet werden. Es liegt in der Verantwortung des Benutzers, im Alarmfall angemessen zu reagieren.
-
Seite 10: Entsorgung
Halten Sie sich bei der Entsorgung des Geräts stets an die örtlichen Vorschriften und Verfahren. RECYCLING Die gesamte Verpackung recyceln. WEEE-VORSCHRIFTEN Stellen Sie sicher, dass alle Elektroaltgeräte ordnungsgemäß entsorgt werden. Ion Science Ltd bietet einen Rücknahmeservice an. Bitte kontaktieren Sie uns für weitere Informationen. Seite10von81 ionscience.com Pioneering Gas Sensing Technology. -
Seite 11: Produktübersicht
Sie genaue und zuverlässige Daten erhalten, auf die Sie sich verlassen können. Der TIGER XTS liefert 15-minütige Kurzzeitgrenzwerte (STELs) und 8-stündige zeitgewichtete Mittelwerte (TWAs) für Gesamtaromaten (TACs). Darüber hinaus ist der ION Science MiniPID 2 Sensor feuchtigkeitsbeständig und kontaminationssicher und ermöglicht so den Langzeitbetrieb in schwierigen Arbeitsumgebungen. - Seite 12 TIGER XTS Instrument Benutzerhandbuch V1.3 Der TIGER XTS wurde als eigensicher konzipiert und zertifiziert. Bildschirm Alarm-LEDs / Taschenlampe Tastenfeld Sondenbaugruppe Instrumentenkörper Sensorabdeckung Akkupack Pumpenauslass Ladekontakte 10 USB-Anschluss (Typ B) Seite12von81 ionscience.com Pioneering Gas Sensing Technology.
-
Seite 13: Verbesserungen
Wir empfehlen Ihnen, die Software zu installieren und Ihren TIGER XTS wie inTiger PC Software. TIGER XTS Kit ION Science bietet eine Reihe von TIGER XTS Kits und Zubehör an. Der Inhalt eines Standardkits ist: • TIGER XTS-Instrument • Wiederaufladbarer Akku (Li-Ionen) – einer pro Kit* •... -
Seite 14: Beschreibung Der Tastenfeldfunktionen
TIGER XTS Instrument Benutzerhandbuch V1.3 Für weitere Informationen zu verschiedenen Kits und anderem Zubehör wenden Sie sich bitte anION-Wissenschaftoder Ihren lokalen Händler. Beschreibung der Tastenfeldfunktionen Die Funktionen der Tasten A und B variieren. Hinweise auf dem Display geben Auskunft über ihre jeweilige Funktion. -
Seite 15: Erste Schritte
Die Lichter blinken weiß, rot und dann gelb, und ein Piepton ertönt. Sie sollten auch hören können, wie die Pumpe anspringt. Auf dem Bildschirm wird zunächst das ION Science-Logo angezeigt. Anschließend werden die ID des Instruments, wie sie in TigerPC unter „Instrumenten-ID“ eingegeben wurde, und die installierte Firmware-Version angezeigt. -
Seite 16: Überprüfen Der Batterieladung
Ändern Sie gegebenenfalls das gewählte Gas. Dies kann erfolgenmit Tiger odermit dem Instrument. TIGER XTS-Geräte werden von ION Science Ltd. auf die Überwachung des Gastyps TAC voreingestellt. Die Geräte sind werkseitig auf Isobutylen kalibriert, und alle Reaktionsfaktoren entsprechen diesem Wert. Alarmstufen festlegen Wir empfehlen, die Alarmstufen so früh wie möglich vor der ersten Inbetriebnahme des TIGER XTS... -
Seite 17: Informationen Zum Anzeigebildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 4. Informationen zum Anzeigebildschirm WENN EIN ALARMZUSTAND AUSGELÖST WIRD, SOLLTE DER BENUTZER DIE GEFÄHRLICHE UMGEBUNG VERLASSEN UND GEMÄSS DEN NATIONALEN SICHERHEITSVORSCHRIFTEN HANDELN. Überblick rem ipsum Der Anzeigebildschirm ist in vier Abschnitte unterteilt: 1. Oben auf dem Bildschirm werden feste LCD-Statussymbole angezeigt, die den Gerätestatus auf einen Blick anzeigen. -
Seite 18: Statussymbole
TIGER XTS Instrument Benutzerhandbuch V1.3 Statussymbole Gesundheit und Sicherheit: Dies blinkt im Alarmzustand und (wenn das Gerät über die Gesundheits- und SicherheitsvorschriftenUpgrade), wenn Gesundheits- und Sicherheitsmesswerte erfasst werden. Spitzenwert halten: Dies wird angezeigt, wenn die Spitzenwertspeicherung aktiviert ist. Speicherstatus: Wird nur angezeigt, wenn das Gerät über dieDatenprotokollierung Upgrade. -
Seite 19: Verwendung Des Tiger Xts
TIGER XTS Instrument Benutzerhandbuch V1.3 5. Verwendung des TIGER XTS Startmodi TIGER XTS kann entweder im Basis- oder im erweiterten Startmodus gestartet werden. Beim ersten Einschalten startet das Gerät standardmäßig im Basis-Startmodus. Es kann anschließendim Tiger PC eingerichtetstattdessen im erweiterten Startmodus einzuschalten oder den Benutzer zu „fragen“, welchen Modus er benötigt. -
Seite 20: Taste A: Röhrenmodus
Bei Auswahl werden dem Benutzer zwei Optionen angezeigt: PID-Kalibrierung • Werkseitig: Sie können Ihr Gerät so einstellen, dass es mit den werkseitig kalibrierten Werten arbeitet. Diese werden von ION Science Ltd oder autorisierten Servicezentren eingestellt. • Benutzerdefiniert: Sie können mit dem 10,0 eV MiniPID eine benutzerdefinierte Kalibrierung durchführen. -
Seite 21: Verwenden Des Erweiterten Modus
TIGER XTS Instrument Benutzerhandbuch V1.3 Verwenden des erweiterten Modus Taste A: Röhrenmodus Sobald TACs erkannt wurden, dient der Röhrenmodus dazu, den vorhandenen Benzolgehalt zu ermitteln. SieheVerwenden des Basismodusfür Details. Tonart B Im erweiterten Modus kann die Taste B so konfiguriert werden, dass mehrere Funktionen ausgewählt werden können. -
Seite 22: Spitzenwert Halten
TIGER XTS Instrument Benutzerhandbuch V1.3 Obere und untere Alarmwerte für das ausgewählte Gas werden aus Gastabellen entnommen. Sie könnengeändert mit Tiger PC, oder über diese Option. Obere und niedriger Die Alarmoptionen werden angezeigt. Wählen Sie mit den Auf- und Ab-Tasten einen Alarm aus und drücken Sie die Eingabetaste. Die Pfeile auf dem ausgewählten Alarm blinken. - Seite 23 TIGER XTS Instrument Benutzerhandbuch V1.3 Oberer Alarm Unterer Alarm Zweiter Lampe ausgewählt Bildschirm Datum der Werkskalibrierung Datum der benutzerdefinierten Kalibrierung Dritter SPANNE 1 Bildschirm SPANNE 2 PID-Liveantwort MiniPID 2 Sensor A/D-Messwert Vierter Kurzfristige Expositionsniveaus Bildschirm Zeitgewichteter Durchschnitt Interne Referenznummer Firmware-Version Bootloader-Version Batterietyp und Spannung Fünfter...
- Seite 24 TIGER XTS Instrument Benutzerhandbuch V1.3 Wenn ein Häkchen „✓“ angezeigt wird, drücken Sie erneut die Eingabetaste. TIGER XTS verwendet dann die relevanten Daten für das ausgewählte Gas aus der Gastabelle für Alarme, Ansprechfaktor usw. Die zweite Option ist, wenn der Benutzer ausgewählt hatFavoritenin Tiger PC. Nun können Sie zwischen Favoriten und allen Gasen wählen.
- Seite 25 TIGER XTS Instrument Benutzerhandbuch V1.3 2. Um die Bestätigung zu löschen, drücken Sie die Esc-Taste. 3. Der TAC-Reaktionsfaktor wird vorübergehend angezeigt, bevor der TAC-Modus aktiviert wird. 4. Um optimale Ergebnisse zu erzielen, wählt der TAC-Modus automatisch ein spezifisches Geräte-Setup aus. Der TAC- Reaktionsfaktor und die Funktionen für höhere Empfindlichkeit stehen zur Verfügung.
-
Seite 26: Datenprotokollierung: Einzelprotokoll (Push-To-Log)
TIGER XTS Instrument Benutzerhandbuch V1.3 Zonen Drücken Sie die Softkey-Taste „Zone“, um den Namen der aktuell ausgewählten Zone anzuzeigen: .Der TIGER XTS-Standardwert ist „001“.. Zonen werden in Tiger PC eingerichtetMit den Auf- und Ab-Tasten können Sie weitere Zonen auswählen. Sobald Sie die gewünschte Zone mit den Auf- und Ab-Tasten gefunden haben, drücken Sie die Eingabetaste, um sie auszuwählen. -
Seite 27: Tube-Modus
Bildschirms die Meldung „> 200“. Wichtig: Benzol-Vorfilterröhrchen sollten nur für eine einzelne Messung und einen STEL-Test verwendet werden. ION Science empfiehlt, für optimale Genauigkeit und Leistung bei jeder Messung ein neues Röhrchen zu verwenden. Der TIGER XTS sollte nicht mit angeschlossenen Schläuchen gelagert werden. -
Seite 28: Grundlegender Röhrenmodus
TIGER XTS Instrument Benutzerhandbuch V1.3 Vorbereitung des Benzol-Vorfilterrohrs Verwenden Sie den mit dem Gerät mitgelieferten Röhrchenöffner: Entfernen Sie beide Enden des Benzol-Vorfilterrohrs mit dem Rohröffner. Führen Sie dazu das Rohr in den Rohröffner ein und drehen Sie es. Möglicherweise ist ein leichter Winkel erforderlich, um das Glas zu schneiden. -
Seite 29: Erweiterter Tube-Modus
TIGER XTS Instrument Benutzerhandbuch V1.3 Beachten Sie, dass dieser Live-Wert nur als Richtwert dient. Erst der Endwert am Ende des Testzyklus sollte als Referenz verwendet werden. Der Endwert wird automatisch protokolliert. 6. Sobald der Countdown abgelaufen ist, zeigt das Gerät den endgültigen Messwert an. Wählen Sie „OK“. -
Seite 30: Verwenden Der Tiger Pc-Software Und Herunterladen Von Daten
Alternativ kann die Tiger PC-Software auf einem Memory Stick erworben werden. Folgen Sie den Anweisungen, bis die Installation abgeschlossen ist. Sollten Sie Probleme haben, wenden Sie sich bitte an Ihren lokalen Händler oder direkt an ION Science. Anschließen eines TIGER XTS an einen PC Der TIGER XTS muss vor dem Betreten eines Gefahrenbereichs nach jedem Anschluss an den USB-Anschluss auf seine Funktionsfähigkeit geprüft werden. -
Seite 31: Tiger Pc Öffnen
TIGER XTS Instrument Benutzerhandbuch V1.3 Tiger PC öffnen Bevor Sie Tiger PC öffnen, verbinden Sie Ihren TIGER XTS mit dem PC. Doppelklicken Sie auf das Tiger-Symbol auf Ihrem Desktop oder im Startmenü, um Tiger PC zu öffnen (oder führen Sie Tiger.exe im Installationsordner aus). Die Startseite wird angezeigt: Über das Menü... -
Seite 32: Hilfebildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Hilfebildschirm Dieser Bildschirm informiert Sie, wenn eine neue Version der PC-Software verfügbar ist. Sie können das Update dann bei Bedarf installieren. Wir empfehlen Ihnen, Tiger PC stets auf dem neuesten Stand zu halten, um sicherzustellen, dass Ihnen die neuesten Funktionen zur Verfügung stehen. Um ein Upgrade zu installieren, klicken Sie auf „Upgrade installieren“. -
Seite 33: Herunterladen Der Protokollierten Messwerte Und Geräteeinstellungen
TIGER XTS Instrument Benutzerhandbuch V1.3 Herunterladen der protokollierten Messwerte und Geräteeinstellungen Klicken Sie auf Instrument(e). Die daraufhin angezeigte Seite listet die Instrumente auf, die Tiger PC zuvor protokolliert hat. Um Daten vom angeschlossenen Instrument herunterzuladen (und sie der Instrumentenliste hinzuzufügen, wenn sie nicht zuvor mit Tiger PC protokolliert wurden), klicken Sie auf „Lesen“. Anschließend werden die aktuellen Einstellungen des Instruments und die protokollierten Daten heruntergeladen: Um ein Gerät abzumelden, klicken Sie auf „Löschen“. -
Seite 34: Aufnehmen Von Schnappschüssen
TIGER XTS Instrument Benutzerhandbuch V1.3 Aufnehmen von Schnappschüssen Beim ersten „Lesen“ eines Instruments wird automatisch ein Schnappschuss gemacht (sieheSchnappschuss-Bildschirm). Bei nachfolgenden Gelegenheiten wird dieses Popup angezeigt: Klicken Sie je nach Bedarf auf Ja oder Nein. Sie können die Meldung zum Erstellen eines Snapshots bei zukünftigen Verbindungen des Tigers deaktivieren. -
Seite 35: Instrumentenübersichtsbildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Instrumentenübersichtsbildschirm Sobald ein Instrument ausgelesen wurde, erweitern Sie seinen Eintrag im Menü und klicken Sie auf „Zusammenfassung“, um die Instrumentenübersicht anzuzeigen. Dieser Bildschirm zeigt den aktuellen Status und die Eigenschaften Ihres TIGER XTS an. Seite35von81 ionscience.com Pioneering Gas Sensing Technology. -
Seite 36: Funktionsbildschirm
Dieser Bildschirm zeigt an, welche der verfügbaren Funktionsupgrades zu Ihrem TIGER XTS hinzugefügt wurden. Um zusätzliche Funktionen zu erwerben, wenden Sie sich an ION Science Ltd oder Ihren Händler. Sobald die Transaktion abgeschlossen und bestätigt ist, klicken Sie auf „Aktualisieren“, um die Funktionen auf Ihrem TIGER XTS zu installieren. -
Seite 37: Hintergrundbeleuchtung
TIGER XTS Instrument Benutzerhandbuch V1.3 Beachten Sie, dass die Bilder in diesem Thema die Standardeinstellungen des Tiger-PCs zeigen. Hintergrundbeleuchtung Wählen Sie: • Dauerhaft aus • Dauerhaft eingeschaltet • Eingeschaltet bei schwachem Umgebungslicht • Für begrenzte Zeit verfügbar Geben Sie die Zeit für die zeitlich begrenzte Option in das dafür vorgesehene Feld ein (1 – 99 Sekunden). -
Seite 38: Vibrieren
TIGER XTS Instrument Benutzerhandbuch V1.3 • Akustische Alarme • „Crescendo“, d. h. die Lautstärke der Alarme bei niedrigem Pegel steigt, wenn der obere Alarmpegel erreicht wird • Alarmverriegelung: Alarme ertönen weiterhin, auch wenn der Gaspegel unter den Grenzwert fällt, bis die Esc-Taste gedrückt wird Die Lautstärke wird mit dem Schieberegler eingestellt. - Seite 39 TIGER XTS Instrument Benutzerhandbuch V1.3 Wählen Sie „Gastabelle überschreiben“ und geben Sie die unteren und oberen Alarmwerte mithilfe der Pfeiltasten ein oder klicken Sie auf das Feld und geben Sie den Wert ein. Für das ausgewählte Gas sind dies nun die unteren und oberen Alarmwerte. Wird das Gas am Gerät geändert, werden die Alarmwerte auf die Werte in der Gastabelle zurückgesetzt.
-
Seite 40: Kalibrierungserinnerung
TIGER XTS Instrument Benutzerhandbuch V1.3 Tiger PC bietet Zweipunkt- (Null + SPAN 1) und Dreipunkt-Kalibrierungsoptionen (Null + SPAN 1 + SPAN 2): • Geben Sie für die Zweipunktkalibrierung die SPAN 1-Konzentration ein und stellen Sie sicher, dass das Kontrollkästchen SPAN 2 nicht aktiviert ist. •... -
Seite 41: Datenprotokoll
TIGER XTS Instrument Benutzerhandbuch V1.3 Datenprotokoll Wähle eine der folgenden: • Minund Sek.: Legt das Intervall zwischen den Messwerten fest. Benutzer können wählen, ob jeder Live-Datenpunkt (einzeln) oder der Durchschnitts- oder Maximalwert mit der gewünschten Abtastfrequenz aufgezeichnet werden soll. Der Abstand muss mindestens 1 Sekunde betragen. - Seite 42 TIGER XTS Instrument Benutzerhandbuch V1.3 • Sollten Sie Ihr Passwort vergessen haben, wenden Sie sich bitte an Ion Science, damit Ihnen ein Masterpasswort ausgestellt werden kann. Masterpasswörter werden täglich generiert und sind nur am Tag der Generierung gültig. Sperren Folgende Optionen stehen zur Verfügung: •...
- Seite 43 TIGER XTS Instrument Benutzerhandbuch V1.3 Mithilfe dieser Tabelle können Sie bis zu 128 separate Zonen definieren und benennen. Das Namensfeld ist auf acht Zeichen inklusive Leerzeichen begrenzt. Protokoll voll Wähle eine der folgenden: • Das Gerät gibt einen Alarm aus, wenn der Protokollspeicher voll ist. Die Protokollierung wird gestoppt.
- Seite 44 TIGER XTS Instrument Benutzerhandbuch V1.3 Softmenü Die hier aufgeführten Funktionen können den Tasten A und B (oder keiner von beiden) in beliebiger Reihenfolge zugewiesen werden, indem sie per Drag & Drop an die gewünschten Positionen in den Listen gezogen werden. Die Reihenfolge, in der sie unter einer Schaltfläche aufgeführt sind, bestimmt die Reihenfolge, in der sie in den Softkey-Menüs aufgeführt werden.
-
Seite 45: Gastischsieb
TIGER XTS Instrument Benutzerhandbuch V1.3 Wenn Ihr PC immer noch nicht auf den TIGER XTS schreiben kann, wenden Sie sich an Ihren Händler oder an ION Science Ltd. Gastischsieb Wählen Sie „Gastabelle“ aus dem Menü, um den Bildschirm „Gastabelle“ anzuzeigen. - Seite 46 TIGER XTS Instrument Benutzerhandbuch V1.3 Am Ende der Gastabelle wird eine zusätzliche Zeile hinzugefügt, in die Details des neuen Gases eingegeben werden können. Obere und untere Alarmwerte können in der Gastabelle angepasst werden. Geben Sie den gewünschten Alarmwert in die entsprechende Spalte für das jeweilige Gas ein. Speichern Sie geänderte Gastabellen immer unter einem anderen Dateinamen.
-
Seite 47: Firmware-Bildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Firmware-Bildschirm Dieser Bildschirm zeigt die aktuelle Firmware-Version an, die auf Ihrem TIGER XTS installiert ist, und bietet die Möglichkeit, neue Versionen auf dem Instrument zu installieren. Wenn eine neue Firmware verfügbar ist, wird dies auf dem Bildschirm im Feld unter der aktuellen Firmware-Version vermerkt: „Neue Firmware ist verfügbar“. - Seite 48 TIGER XTS Instrument Benutzerhandbuch V1.3 Die folgende Meldung wird angezeigt: Überprüfen Sie, ob das Instrument verbunden ist, und klicken Sie auf „Ja“. Wichtig: Bedienen Sie Ihren TIGER XTS während des Aktualisierungsvorgangs nicht. Die Firmware wird nun an den TIGER XTS gesendet. Ein Balken am unteren Bildschirmrand zeigt den Fortschritt des Updates an.
-
Seite 49: Datenprotokollbildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Die neue Version wird auf dem Bildschirm angezeigt. Wichtig: Trennen Sie den TIGER XTS noch nicht. Befolgen Sie vor dem Trennen die nachstehenden Anweisungen. Nachdem das Upgrade an den TIGER XTS gesendet wurde, installiert das Gerät es. Die beiden LEDs am TIGER XTS blinken. - Seite 50 TIGER XTS Instrument Benutzerhandbuch V1.3 Das Untermenü „Datenprotokoll“ zeigt eine Liste der Datenprotokollsitzungen an. Klicken Sie oben rechts auf „Menü“, um auf die Optionen zum Löschen und Exportieren von Datenprotokollsitzungen zuzugreifen. Diese Optionen sind „Alle Datenprotokolle löschen“, „Alle Sitzungen nach Excel exportieren“...
- Seite 51 TIGER XTS Instrument Benutzerhandbuch V1.3 Klicken Sie auf eine Sitzung. Details der während dieser Sitzung erfassten Daten werden im Datenprotokollbildschirm in numerischer und grafischer Form angezeigt. Verwenden Sie das Menü, auf das Sie über die Menüschaltfläche in der oberen rechten Ecke des Fensters zugreifen können, um die Daten zu vergrößern, zu drucken oder zu exportieren.
-
Seite 52: Gesundheits- Und Sicherheitsbildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Gesundheits- und Sicherheitsbildschirm Dieser Bildschirm zeigt die neuesten Gesundheits- und Sicherheitsmesswerte Ihres TIGER XTS an, sofern die relevantenUpgrade wurde installiertNeue Messwerte werden vom TIGER XTS heruntergeladenwenn das Instrument abgelesen wird. Klicken Sie auf „Menü“ und dann auf „Exportieren“, um diese Daten in einer Datei auf Ihrem Computer zu speichern. - Seite 53 TIGER XTS Instrument Benutzerhandbuch V1.3 Beim Auslesen des Geräts wird eine grafische Darstellung des Gesundheits- und Sicherheitsprotokolls auf den Tiger PC heruntergeladen. Diese zeigt die zeitliche Veränderung der TWA- und STEL-Werte an. Darüber werden die am Gerät eingestellten STEL- und TWA-Werte als gerade Linien angezeigt.
-
Seite 54: Schnappschuss-Bildschirm
TIGER XTS Instrument Benutzerhandbuch V1.3 Schnappschuss-Bildschirm Ein Snapshot zeichnet die Kalibrierungseinstellungen Ihres TIGER XTS zu einem bestimmten Zeitpunkt auf. Bei Bedarf kann Ihr TIGER XTS auf die Einstellungen eines Snapshots zurückgesetzt werden. Der Bildschirm „Snapshots“ listet die auf dem PC gespeicherten Snapshots auf. Details eines Snapshots können angezeigt werden, indem Sie den Menüeintrag für diesen Snapshot erweitern und auf die Bildschirme „Funktionen“, „Zusammenfassung“, „Konfiguration“... - Seite 55 TIGER XTS Instrument Benutzerhandbuch V1.3 Die Daten auf diesen Bildschirmen können nicht bearbeitet werden. Um die gespeicherten Einstellungen auf Ihrem TIGER XTS wiederherzustellen, stellen Sie zunächst sicher, dass Ihr Instrument vollständig gestartet ist undmit Ihrem PC verbunden, wie zuvor beschriebenStellen Sie sicher, dass Ihr Gerät normal funktioniert, sich nicht im Alarmzustand befindet und dass keine Datenprotokollierungen oder Gesundheits- und Sicherheitsmesswerte erfasst werden.
- Seite 56 TIGER XTS Instrument Benutzerhandbuch V1.3 Klicken Sie auf „Ja“, um den Schnappschuss zu laden. Klicken Sie nach Abschluss des Ladevorgangs auf „Schließen“ und starten Sie Ihren TIGER XTS neu. Ihr TIGER XTS wird nun auf die Einstellungen und Kalibrierungsdaten zurückgesetzt, die zum Zeitpunkt des Schnappschusses gespeichert waren. Über das Snapshot-Menü...
- Seite 57 TIGER XTS Instrument Benutzerhandbuch V1.3 Erweitern Sie das Menü, bis der entsprechende Snapshot angezeigt wird. Doppelklicken Sie auf den Snapshot. Alle darin gespeicherten Daten können nun angezeigt werden. Klicken Sie auf „Löschen“, um einen ausgewählten Snapshot zu entfernen. Seite57von81 ionscience.com Pioneering Gas Sensing Technology.
-
Seite 58: Kalibrierung
PID-Kalibrierung TIGER XTS bietet die folgenden PID-Kalibrierungsoptionen: • PID-Werkskalibrierung Wird von ION Science Ltd. bei der Geräteherstellung oder bei einer Neukalibrierung durch ein autorisiertes ION Science-Servicecenter, beispielsweise im Rahmen einer jährlichen Wartung, festgelegt. Die Werkskalibrierung bietet einen sicheren Satz von Dreipunkt-Kalibrierungsdaten. Dieser sollte verwendet werden, wenn die benutzerdefinierte Kalibrierung fehlschlägt, und hält das Gerät bis zur erfolgreichen... -
Seite 59: Benutzerdefiniertes Pid-Kalibrierungsverfahren
TIGER XTS Instrument Benutzerhandbuch V1.3 Halten Sie vor Beginn des Verfahrens die Gasflasche(n), den/die Regler und die Aktivkohlefiltereinheit bereit. Alternativ kann eine bekanntermaßen saubere Luft als Nullgas verwendet werden. Für die Kalibrierung des TIGER XTS werden Bedarfsdurchflussregler empfohlen. Bei Verwendung von Durchflussreglern wird ein Wert von 0,3 l/min empfohlen. Um einen Überdruck im Gerät zu vermeiden, sollte ein Durchflussadapter (separat erhältlich) verwendet werden. - Seite 60 TIGER XTS Instrument Benutzerhandbuch V1.3 Die Nutzungsdauer der Kohlefilterbaugruppe verkürzt sich, wenn sie über längere Zeit der Atmosphäre ausgesetzt ist. SPAN 1-Kalibrierung : Drücken Sie die Eingabetaste. Das Gas und die Konzentration für SPAN 1 (zuvor im Tiger PC eingerichtet) werden zusammen mit einem 30-sekündigen Countdown angezeigt.
-
Seite 61: Wartung
TIGER XTS Instrument Benutzerhandbuch V1.3 8. Wartung Eine unzureichende Leistung der in diesem Handbuch beschriebenen Gaswarngeräte ist nicht unbedingt offensichtlich und muss daher regelmäßig überprüft und gewartet werden. Verwenden Sie zum Reinigen des Instruments keine Scheuermittel oder chemischen Reinigungsmittel, da dies die antistatischen Eigenschaften der verwendeten Materialien beeinträchtigen kann. - Seite 62 Akku vollständig geladen Verwenden Sie nur die mit Ihrem TIGER XTS mitgelieferte Ladestation. ION Science Ltd empfiehlt, Ihren TIGER XTS immer aufzuladen, wenn er nicht verwendet wird, da die Batterien mit der Zeit an Leistung verlieren können. Seite62von81 ionscience.com...
-
Seite 63: Abnehmen Der Akkupacks
TIGER XTS Instrument Benutzerhandbuch V1.3 Das LithiumDer Lithium-Ionen-Akku kann separat vom Tiger XTS geladen werden. Schließen Sie dazu die Ladestation an das Stromnetz an. Eine rote Leuchte am Ladegerät zeigt die Ladebereitschaft an. Setzen Sie den TIGER XTS so in die Ladestation ein, dass die Kontakte des Lithium-Ionen-Akkus mit denen in der Station übereinstimmen. -
Seite 64: Austausch Nicht Wiederaufladbarer Batterien
TIGER XTS Instrument Benutzerhandbuch V1.3 4. Laden Sie den TIGER XTS vor der Verwendung 7 Stunden lang auf. Austausch nicht wiederaufladbarer Batterien BATTERIEWECHSEL: WECHSELN SIE PRIMÄRE ALKALIBATTERIEZELLEN NIEMALS AN EINER POTENZIELL EXPLOSIONSGEFÄHRDETEN ODER GEFÄHRLICHEN ORT. VERWENDEN SIE NUR ENERGIZER EN91 LR6-BATTERIEN. Das Einlegen von Batterien oder das Anschließen des Batteriepacks mit falscher Polarität kann zu Schäden am Instrument führen. -
Seite 65: Ptfe-Filterscheibe
TIGER XTS Instrument Benutzerhandbuch V1.3 PTFE-Filterscheibe Es ist wichtig, dass der TIGER XTS immer mit der mitgelieferten 0,5-Mikron- PTFE-Filterscheibe an der Vorderseite des Geräts verwendet wird. Ohne Filter können Schmutzpartikel und Staub in den MiniPID 2-Sensor gelangen und die Funktion des Geräts beeinträchtigen. Diese Filter sind Verbrauchsmaterial und sollten alle 100 Betriebsstunden gewechselt werden. -
Seite 66: Wann Muss Die Lampe Gereinigt Oder Ausgetauscht Werden
TIGER XTS Instrument Benutzerhandbuch V1.3 Wann muss die Lampe gereinigt oder ausgetauscht werden? Der TIGER XTS MiniPID verwendet eine ultraviolette Lichtquelle, die flüchtige organische Verbindungen (VOC) beim Durchgang durch das Lampenfenster ionisiert. Dieser Prozess kann zu einer feinen Verschmutzung des Detektorfensters führen, die regelmäßig entfernt werden muss. •... -
Seite 67: Abnehmen Und Wiederanbringen Der Sensorabdeckung
TIGER XTS Instrument Benutzerhandbuch V1.3 Abnehmen und Wiederanbringen der Sensorabdeckung Um die Sensorabdeckung vom Gerätegehäuse zu entfernen, lösen Sie die untere linke Schraube mit einem 3-mm-Inbusschlüssel. Die Schraube bleibt nach dem vollständigen Lösen in der Sensorabdeckung befestigt. Verwenden Sie einen 3- mm-A/F-Inbusschlüssel, um die Schraube zu lösen Seite67von81... - Seite 68 TIGER XTS Instrument Benutzerhandbuch V1.3 Sobald die Schraube gelöst ist, ziehen Sie die rechte Seite der Sensorabdeckung vorsichtig vom Gerätegehäuse ab, bis Sie spüren, dass sich die Sensorabdeckung von den Einlass-/Auslassöffnungen gelöst hat. Ziehen Sie anschließend die gesamte Sensorabdeckung vorsichtig vom Gerätegehäuse ab. Ziehen Sie die rechte Seite der Sensorabdeckung vorsichtig vom...
-
Seite 69: Entfernen Des Minipid 2-Sensors
TIGER XTS Instrument Benutzerhandbuch V1.3 Sobald Sie ein Einrasten hören, drücken Sie den Rest der Sensorabdeckung auf den Gerätekörper und schrauben Sie die untere linke Schraube mit dem 3-mm-A/F-Inbusschlüssel fest. Entfernen des MiniPID 2-Sensors Schützen Sie den MiniPID 2-Sensor vor Silikondämpfen, da diese die Fenster der Lampen verschmutzen und die Reaktion auf bestimmte Gase beeinträchtigen können. -
Seite 70: Lampenentfernung Und -Prüfung
TIGER XTS Instrument Benutzerhandbuch V1.3 Suchen Sie mit dem mitgelieferten Mini-PID-Elektrodenstapel- Entfernungswerkzeug dessen „Zinken“ in den Schlitzen an der Seite des Mini- PID-2-Sensorgehäuses: Halten Sie den weißen Elektrodenstapel mit dem Zeigefinger fest (die inneren Teile des MiniPID 2-Sensors sind federbelastet) und drücken Sie das Entfernungswerkzeug, um den Elektrodenstapel zu lösen. -
Seite 71: Lampenreinigung
Reinigen Sie das Fenster mit dem mitgelieferten PID-Lampenreinigungsset. DAS LAMPENREINIGUNGSMITTEL ENTHÄLT ALUMINIUMOXID ALS SEHR FEINES PULVER. DIES KANN ZU REIZUNGEN DER ATEMWEGE UND AUGEN FÜHREN. (CAS-Nummer 1344-28-1). Ein vollständiges Sicherheitsdatenblatt (MSDS) ist auf Anfrage bei ION Science Ltd. erhältlich. Die wichtigsten Punkte sind unten aufgeführt. Handhabung: •... - Seite 72 TIGER XTS Instrument Benutzerhandbuch V1.3 Das Reinigungsverfahren ist wie folgt: 1. Öffnen Sie das Fläschchen mit der Aluminiumoxid-Polierpaste. Nehmen Sie mit einem sauberen Wattestäbchen eine kleine Menge der Paste auf. 2. Polieren Sie das Lampenerkennungsfenster mit diesem Wattestäbchen. Reinigen Sie das Erkennungsfenster mit kreisenden Bewegungen und leichtem Druck.
-
Seite 73: Auswechseln Einer Lampe
TIGER XTS Instrument Benutzerhandbuch V1.3 Auswechseln einer Lampe Bauen Sie eine beschädigte Lampe niemals wieder ein. Nach dem Einbau einer Ersatz- oder Reinigungslampe MUSS das Instrument neu kalibriert werden. Nach dem Entfernen des Elektrodenstapels wie zuvor beschrieben kann die Lampe ausgetauscht werden. - Seite 74 TIGER XTS Instrument Benutzerhandbuch V1.3 Vertiefung an der Unterseite des Elektrodenstapels ein. Das Lampenfenster sollte nun bündig im Elektrodenstapel sitzen. Dieses Verfahren gewährleistet, dass die Lampe fest im Elektrodenstapel sitzt und das Detektionsfenster auf gleicher Höhe mit den Elektroden ist, um konsistente und zuverlässige VOC-Messwerte zu gewährleisten.
-
Seite 75: Fehlerbehebung
Alarm ausgelöst wird. Alternativ können Sie die Datenprotokolle über den Tiger PC vom Gerät löschen. Systemfehler Totaler Systemausfall Die Firmware des Geräts ist beschädigt. Sollte diese Meldung dennoch auftreten, wenden Sie sich bitte an ION Science Ltd. oder Ihr nächstgelegenes autorisiertes Servicecenter. Seite75von81 ionscience.com Pioneering Gas Sensing... - Seite 76 TIGER XTS Instrument Benutzerhandbuch V1.3 Seite76von81 ionscience.com Pioneering Gas Sensing Technology.
-
Seite 77: Zubehör
TIGER XTS Instrument Benutzerhandbuch V1.3 10. Zubehör Ausgewähltes Zubehör finden Sie unten. Eine vollständige Zubehörliste finden Sie in der Tiger XT Zubehörbroschüre auf unserer Website:www.ionscience.comoder wenden Sie sich an Ihren Händler vor Ort. Tiger XT Multiadapter mit Sondenverlängerung 300mm* Flexibel. Länge 300 mm. WICHTIG: Nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. -
Seite 78: Technische Spezifikationen
TIGER XTS Instrument Benutzerhandbuch V1.3 11. Technische Spezifikationen Minimale Auflösung (ppm) Standard-Laufmodus: 0,1 ppm TAC-Modus: 0,01 ppm Röhrenmodus: 0,01 ppm (Auflösung 0,001 ppm) Minimale Auflösung (ppb) Standard-Laufmodus: 0,001 ppm TAC-Modus: 0,001 ppm Röhrenmodus: 0,01 ppm (Auflösung 0,001 ppm) Maximaler Messwert Standard-Laufmodus: bis zu 20.000 ppm oder 20.000 mg/m3 (gasabhängig) Röhrenmodus: 200 ppm oder 639 mg/m3 Benzol... - Seite 79 TIGER XTS Instrument Benutzerhandbuch V1.3 Luftfeuchtigkeit 0–99 % relative Luftfeuchtigkeit (nicht kondensierend) Verschmutzungsgrad 4 – Verwendung im Freien Verschmutzung Gerät einsetzbar bei >4000 m Höhe Das Laden der Batterien kann nur >2000 m erfolgen Schutz Entwickelt für IP65 EMV-geprüft nachEN61326-1:2013 & EN50270:2015 & CFR 47:2008 Klasse A Gewicht und Abmessungen Instrumentengewicht:...
-
Seite 80: Garantie
12. Garantie Die Standardgarantie für den TIGER XTS kann auf bis zu 5 Jahre verlängert werden, wenn Sie Ihr Instrument über unsere Website registrieren:ION Science Website. Um Ihre Garantieverlängerung zu erhalten, müssen Sie sich innerhalb eines Monats nach dem Kauf registrieren (es gelten die Allgemeinen Geschäftsbedingungen). -
Seite 81: Ion Science Kontaktdaten
Tel: +49 (0) 2104 1448-0 Webseite:https://www.ism-d.de/en/|E-Mail:sales@ism-d.de ION Science India – Büro Indien Tel: +914048536129 Webseite:www.ionscience.com/in|E-Mail:kschari@ionscience.com ION Science Inc – Büro in den USA Tel: +1 877 864 7710 Webseite:https://ionscience.com/usa/|E-Mail:info@ionscienceusa.com ION Science Italy – Büro Italien Tel: +39 051 0561850 Webseite:www.ionscience.com/it|E-Mail:info@ionscience.it ION Science China –...
