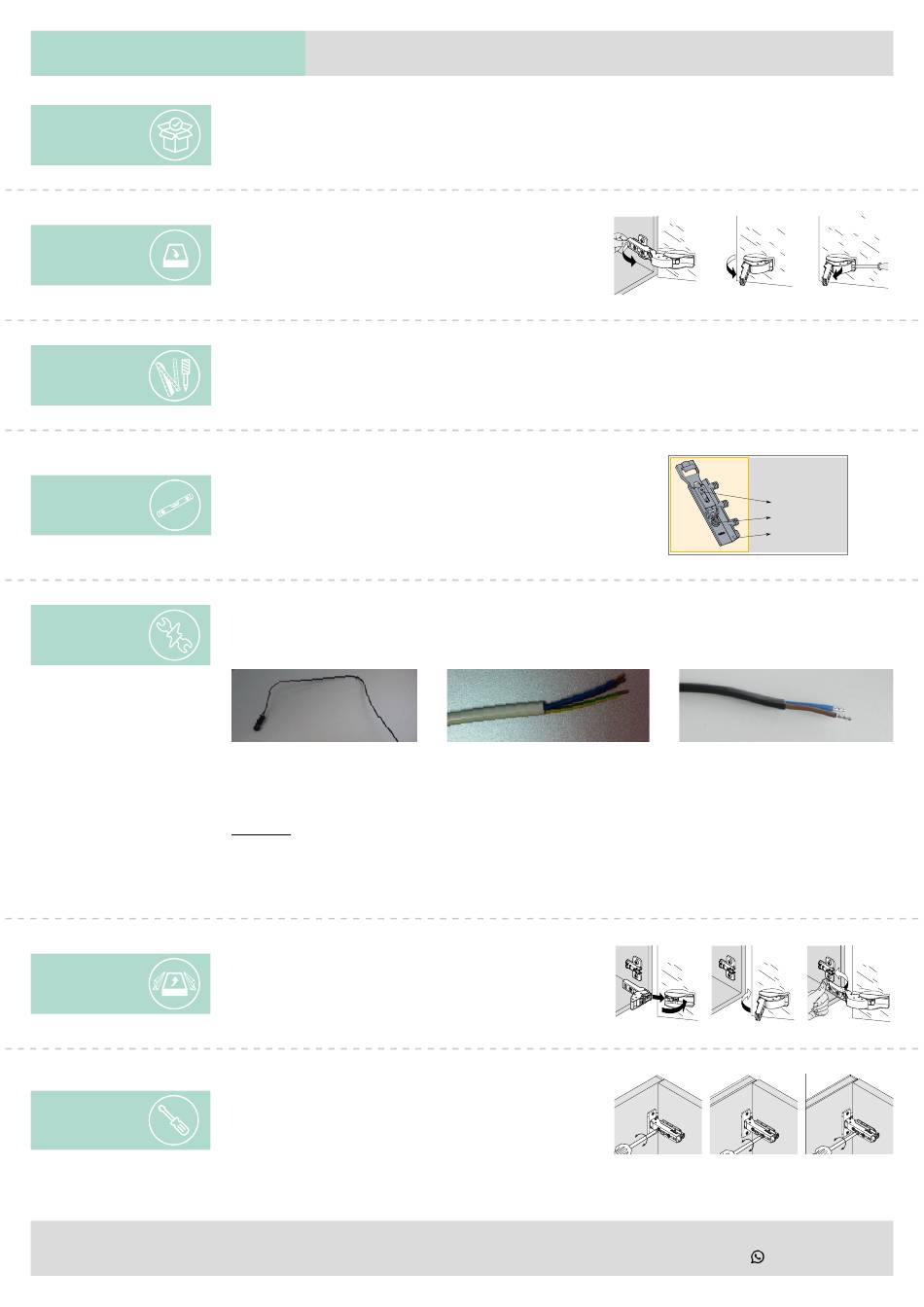

Allgemeine Montagehinweise

Schritt 1

Schritt 2

Schritt 3

Schritt 4

Schritt 5

Schritt 6

Schritt 8

*Zeichnungen, welche mit QR-Codes versehen sind, gibt es online in einer kurzen Videosequenz zusammengefasst

Bei Fragen rund um die Montage unserer Möbel stehen Dir

unsere Kundendienstmonteure telefonisch zur Verfügung:

Anbei erhältst Du die Montageanleitung in einzelnen Schritten aufgelistet und daneben in Bilder-

ausschnitten gezeigt. Werden die Hinweise befolgt, hast Du lange Freude an Deinen Badmöbeln.

Beipack / Zubehör auf Vollständigkeit & Richtigkeit prüfen.

Zudem versichern, ob Wand für beigelegte Dübel geeignet ist.

Generell gilt: Schäden am Möbel oder Waschtisch bitte VOR der Montage melden!!!

Alle Spiegeltüren demontieren.

Bohrlöcher entsprechend der Zeichnungen anreißen, bohren und

Haken / Befestigungsplatten befestigen. Maße siehe Vorderseite.

Korpus aufhängen und ausrichten.

Elektrik anschließen.

1. Schritt:

Anschluss der Leuchte an Steckdose

durch SMD-Stecker (Stecker kann

weiß oder schwarz sein)

ACHTUNG:

Die Elektrik ist so konzipiert, dass sie nur noch zusammengesteckt werden muss.

Sollte an der Elektrik dennoch eine Änderung vorgenommen werden, kann keine Garantie mehr übernommen werden.

Der Anschluss an die 230V-Leitung ist nur vom Elektriker vorzunehmen.

Türen wieder einhängen.

Justieren der Türen und Spiegeltürgriffe montieren.

Ausclipsen der Spiegeltüren

Scharnier in die Spiegelplatte

ACHTUNG: Höhenverstellung nach Montage der Spiegeltür kurz lösen und anschließend

2. Schritt

Stromanschluss von Steckdose zum

Wandanschluss

Ausclipsen der Spiegeltüren

TIOMOS Impresso

Scharnier in die Spiegelplatte

TIOMOS Impresso

F072 135797 000 – 05/2013

Bedienungsanleitung/User manual/Mode d'emploi/Istruzioni d'uso/Instrucciones de uso/Monteringsanvisning

3D Verstellung/3D adjustment/Réglage3D/Regolazione 3D/Ajuste 3D/3D Justering

±2 mm

ACHTUNG: Höhenverstellung nach Montage der Spiegeltür kurz lösen und anschließend

Seitenverstellung

Seitenverstellung / Side adjustment / Réglage latéral

Regolazione laterale / Ajuste lateral / Sidjustering

Warnhinweis / Warning / Avertissement / Avviso / Advertencia / Varning

In Abhängigkeit vom Trägermaterial und bei hoch beanspruchten Möbeltüren wird die zusätzliche Verschraubung des Scharniertopfs mit Schrauben

Ø 3 mm empfohlen.

Mo - Do: 08:00 - 16:00 Uhr

Fr:

08:00 - 12:00 Uhr

Schrankaufhänger

SAH 215 / 216

Demontage

Stahl-Schrankaufhänger

für den Einsatz hinter der Rückwand

für Leisten- und Hakenaufhängung

Nennlast = Nutzlast 650 N/Stück

Befestigung mit 3 seitlichen Zapfen in der Seitenwand

und Verschraubung in der Rückwandnut.

ab 16 mm Rückwandversprung einsetzbar

schnelle, komfortable Höhenverstellung über stabile Verstellsc

und Übersetzungsgetriebe: ± 9 mm

Tiefenverstellung: max. 25 mm

seitliche Verschiebung ± 3 mm bei Hakenaufhängung

Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesi

Aushebehöhe: 7,5 mm

Hakenaufhängung: die geschlossene Form des Hakens verhind

Abrutschen des Schrankes.

Mit flachem Schraubendreher

Einsetzbar mit Aufhängeschiene Typ B – siehe Seite 8.118

Scharnier einrasten

SAH 216 – für zusätzliche Oberbodenbefestigung

Stahl verzinkt – voll recyclingfähig

Montage

Schrankaufhänger

Artikel

SAH 215

SAH 216

für Oberbodenbefestigung

1 GN = 1 linker und 1 rechter Schrankaufhänger

Abdeckkappen für SAH 215/216, Kunststoff

Oberfläche

Scharnier in die Montageplatte

Scharnier öffnen

reinweiß

einclipsen

silbergrau

Justierung

SAH 215

Verschraubung im Oberboden

mit Spanplattenschraube 3,5 x 30

Tiefeneinstellung max. 25 mm

Höhenverstellung mittels

Übersetzungsgetriebe ± 9 mm

Verschraubung in Korpusseite

mit Spanplattenschraube 3,5 x 20

wieder festziehen um Spannungen in der Tür zu vermeiden!!!!

8.112

Hinweise für die Belastbarkeit von Schrankaufhängern – siehe

3. Schritt:

Stromanschluss von Trafo zum

Wandanschluss

Demontage

Mit flachem Schraubendreher

Scharnier einrasten

Montage

Scharnier in die Montageplatte

Scharnier öffnen

einclipsen

Justierung

+3 / -2 mm

wieder festziehen um Spannungen in der Tür zu vermeiden!!!!

Tiefenverstellung

Tiefenverstellung / Depth adjustment / Réglage en

Höhenverstellung ist abhängig von der Monta-

profondeur / Regolazione della profondità / Ajuste de

geplatte/ Height adjustment, depends on the type of

profundidad / Djupjustering

mounting plate/ Réglage en hauteur dépend de la pla-

que de montage / Regolazione in altezza dipende dalla

piastrina di montaggio/ Ajuste de altura depende de la

base/Höjdjustering. Beror på vilken monteringsplatta

som används

Tel: 09177 - 48 499 260

0151 - 61073502

Demontage

STAH

das Scharnier lösen

Montage

Bestell-Nr.

079 716

079 717

Bestell-Nr. für

ø 12 mm ø 15 mm

079 718

079 719

einclipsen

079 722

079 723

Justierung

SAH 216 – für Oberboden

Zubehör für Schrankaufhänger – siehe Seiten 8.

Demontage

das Scharnier lösen

Montage

einclipsen

Justierung

±2 mm

Höhenverstellung

Höhenverstellung ist abhängig von der Monta-

geplatte/ Height adjustment, depends on the type of

mounting plate/ Réglage en hauteur dépend de la pla-

que de montage / Regolazione in altezza dipende dalla

piastrina di montaggio/ Ajuste de altura depende de la

base/Höjdjustering. Beror på vilken monteringsplatta

som används
