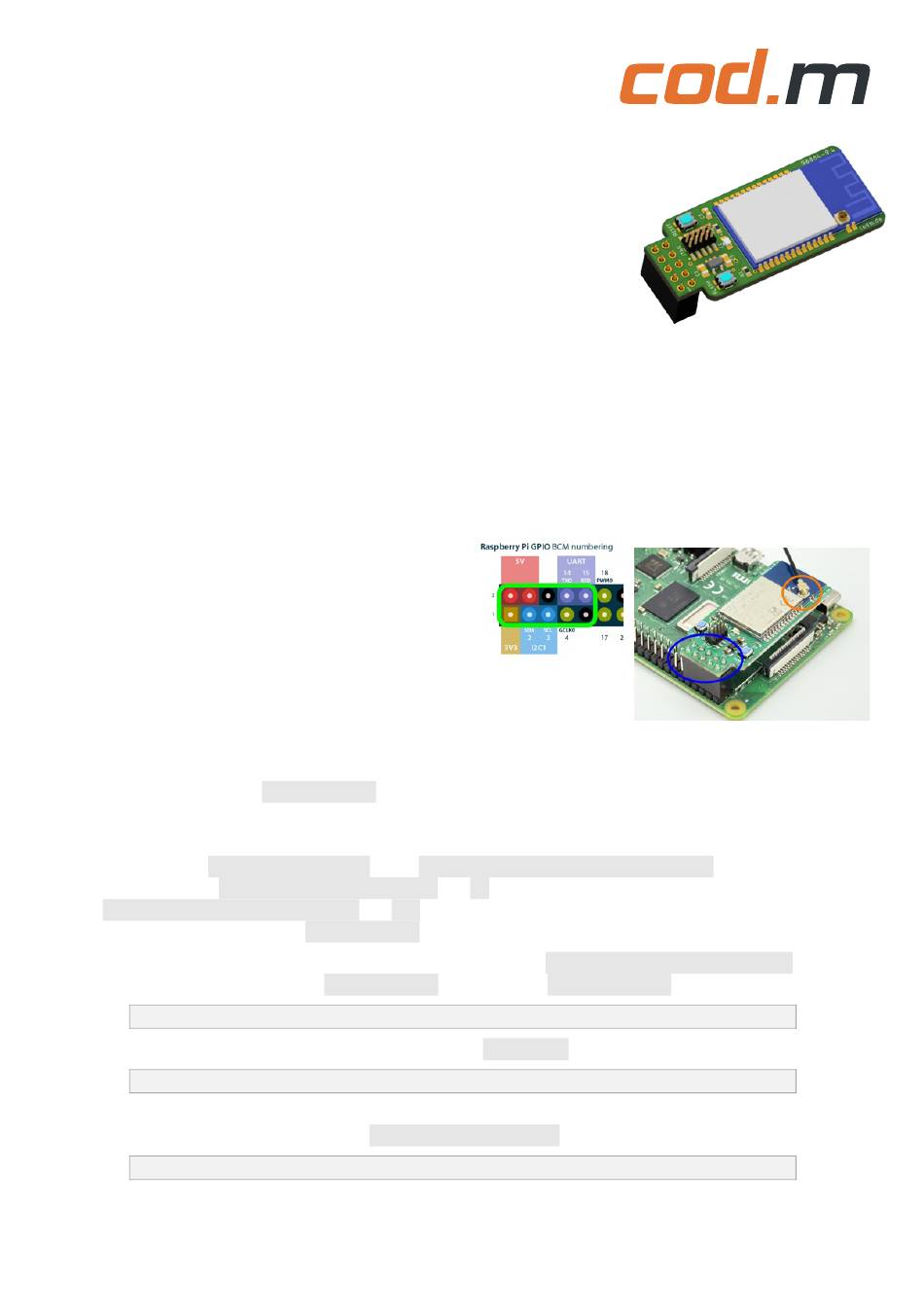

Sonoff CC2652P Kurzanleitung

ZigBee CC2652P Raspberry Pi Modul V0.4
• 2,4 GHz CC2652P7 ZigBee Funkmodul mit u.FL-Antennenbuchse zur
Verwendung mit der Raspberry Pi UART-Schnittstelle
• Ausgelegt für den direkten Anschluss an die GPIO-Leiste aller Raspberry
Pi Modelle
• NEU: ZigBee LED integriert, leuchtet wenn Pairing aktiv
• NEU: Jetzt mit CC2652P7 statt CC2652P
• Entworfen für die Verwendung mit zigbee2mqtt, ioBroker, etc.
• Bereits geflasht mit Z-Stack-Firmware 3.x (Koenkk) zum Einsatz
• Aktuelle Version des Texas-Instruments ZigBee CC2652P7 Cortex-M4F Microcontrollers mit integriertem
power amplifier (+20dBm)
• Integrierter LDO-Spannungswandler (5V/3.3V)
• Durch Änderung eines Lötjumpers kann die vorhandene PCB-Antenne genutzt werden
Vorbereitung Raspberry Pi und Serial/UART
1. Den U.FL-Antennenadapter an die Antennenbuchse
des Moduls anschließen
2. Das Modul auf die GPIO-Leiste des ausgeschalteten
Raspberry Pi's aufstecken
3. Raspberry Pi mit Strom versorgen und starten
4. Raspberry Pi UART-Konfiguration: Das Modul ist für die Verwendung mit
der UART-Schnittstelle ausgelegt. Um diese nutzen zu können, sind
einige Konfiguration notwendig. Es muss die serielle Schnittstelle verfügbar gemacht und der UART
aktiviert werden.
a. Das benötigte Device /dev/serial0 wird für die Bluetooth-Schnittstelle verwendet. Da man diese
Schnittstelle für das ZigBee-Modul verwendet werden muss, muss man Bluetooth deaktivieren bzw. auf
den miniUART umlegen.
b. Zuerst mittels sudo raspi-config unter Interface Options > Serial Port die Frage nach
Aktivierung der Login Shell over Serial mit No (!) beantworten. Die darauffolgende Frage nach
Enable Serial Port Hardware mit Yes beantworten.
Danach beim Beenden von raspi-config einmal den Pi neu starten.
c. Nach dem Neustart ergänzt man folgende Zeile in der Datei /boot/firmware/config.txt am Ende
der Datei, unterhalb dem von raspi-config hizugefügtem enable_uart=1:
dtoverlay=disable-bt
Alternativ kann man auch das Bluetooth-Modul auf mini UART umstellen:
dtoverlay=miniuart-bt
d. Falls man Bluetooth deaktiviert hat, muss man alle Betriebssystemdienste deaktivieren, die darauf
zugreifen wollen. Deshalb muss der Modem System Service deaktiviert werden:
sudo systemctl disable hciuart
5. Raspberry Pi neustarten
Siehe auch: https://www.zigbee2mqtt.io/information/connecting_cc2530.html#to-a-raspberry-pi-zero
(orange Markierung).
(blaue Markierung).
cod.m ZigBee CC2652P Raspberry Pi Module V0.4 - Anleitung V1.0, codm.de 2025
digitale Individuallösungen
