Inhaltszusammenfassung für Nibe Contura 810G Style
Seite 1

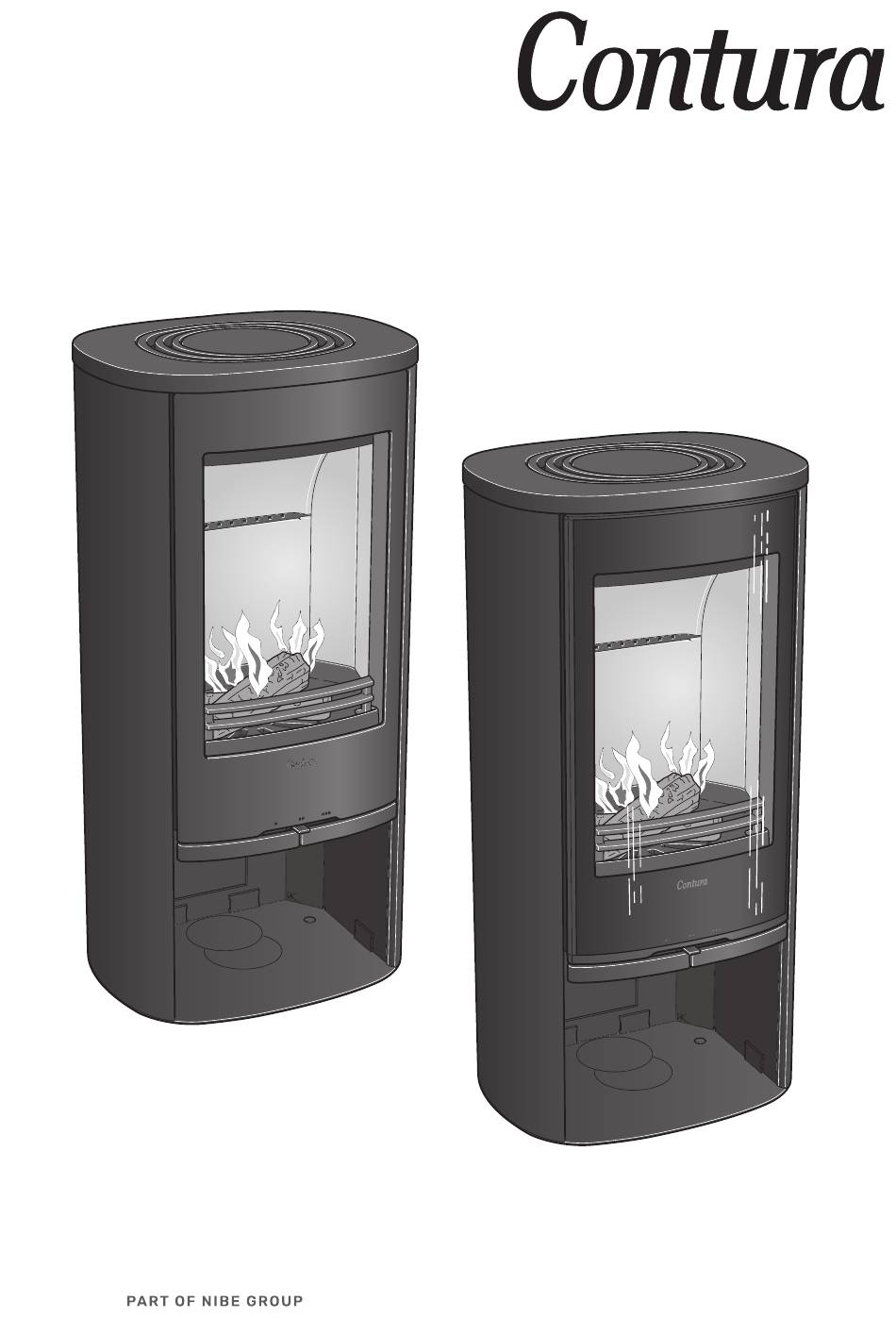

810 Style 810G Style Installation instruction contura.eu...
Seite 2
Fakta Fakten Fakta Installationsavstånd Installationsabstände Installasjonsavstand Prestandadeklaration Ytelseserklæring Leistungsdeklaration EU-försäkran om överrenskommelse EU-Konformitätserklärun EU-samsvarserklæring Montering Montage Montering Données Techniques Facts Fakta Distances d’installation Installation distances Installationsafstand Déclaration des performance Declaration of performance Præstationserklæring Déclaration de conformité UE EU Declaration of Conformity EU-overensstemmelserklæring Montage Assembly...
Seite 3
Fakta 3-7 kW 950 mm 465 mm 365 mm 80 kg Professionel installation Bærende underlag Nominel effekt 5 kW Virkningsgrad 81 % Denne vejledning indeholder instruktioner Kontroller, at træbjælkelaget har tilstrækkelig Røggastemperatur i tilslutning om, hvordan brændeovnene skal monteres bæreevne til en brændeovn med skorsten. ved nominel effekt 314°C og installeres.
Seite 4
Installationsafstand C810 / C810G Style Der skal være mindst 1,1 meter foran brændeovnens åbning til brændbare bygningsdele eller indbo. Målskitserne viser kun den mindst Fritliggende gulvplade i glas tilladte installationsafstand for (ekstraudstyr) medfører, at tilslutningshøjden til brændeovnen. Ved tilslutning til Brændbart loft skorsten øges med 10 mm.
Seite 5
Typebetegnelse Contura 810 Tiltænkt anvendelse Rumopvarmning i boliger Brændsel Brænde PRODUCENT Navn NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige KONTROL I henhold til AVCP System 3 Europæisk standard EN 13240:2001 / A2:2004 / AC:2007...
Seite 6
Specifikke forholdsregler for montering, Der skal altid garanteres en tilstrækkelig tilførsel af forbrændingsluft. Luftudsugningssystemer kan påvirke tilførslen af forbrændingsluft. installation eller vedligeholdelse. Undertegnede er ansvarlig for fremstilling og overensstemmelse med den deklarerede ydeevne. Niklas Gunnarsson, forretningsområdeleder NIBE STOVES Markaryd, 1. januar 2022...
Seite 7
Montering Vor der Montage Før montering Om insatsen behöver läggas ned för att Wenn der Einsatz in liegender Position Hvis innsatsen må legges ned for å flyttes, förflyttas bör lösa delar demonteras. versetzt werden muss, sind lose Komponenten bør løse deler demonteres. Demontering Demontering av eldstadsbeklädnad zu demontieren.
Seite 8
Bakåtanslutning till skorsten Tilslutning bagud til skorsten Rückseitiger Anschluss an einen Schornstein Liitäntä taaksepäin savupiippuun Bakmontering til skorstein Collegamento alla canna fumaria dal retro della stufa Raccordement par l’arrière à la cheminée Achterwaartse aansluiting op een schoorsteen Rear connection to chimney Ø...
Seite 9
Toppanslutning till skorsten Toppanslutning till isolerad skorsten Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Spalt Min 15 mm, Max 20 mm. Oberseitiger Anschluss an den Schornstein Oberer Anschluss an isoliertem Schornstein Das Warmluftgitter muss montiert sein, bevor ein Spalt: mind. 15 mm, max. 20 mm. Schornsteinanschluss an der Oberseite erfolgt.
Seite 12
Uppställning av luckan, vid städning / service Spærring af lågen, ved rengøring / service Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens Lågen kan spærres i åben position ved hjælp af låsearmen på vänstra sida. När luckan ska stängas trycks låsarmen upp igen från venstre side af brændeovnen.
Seite 13
Demontera eldstadsbeklädnaden (Vermiculit) So demontieren Sie die Brennraumauskleidung (Vermiculit) Hanteras varsamt! Slik demonterer du ildstedsbekledningen (Vermikulitt) Vorsichtig vorgehen! Voici comment démonter l’habillage du foyer (Vermiculite) Behandles forsiktig! À manipuler avec précaution! How to remove the hearth surround (Vermiculite) Handle with care! Sådan afmonterer du ovnbeklædningen (Vermiculite) Håndter med forsigtighed! Näin irrotat tulipesän verhouksen (vermikuliitti)
Seite 16
811383 IAV SE-EX C810 Style-8 Contura AB · Box 134 · 285 23 Markaryd · Sweden 2025-01-30 contura.eu...
