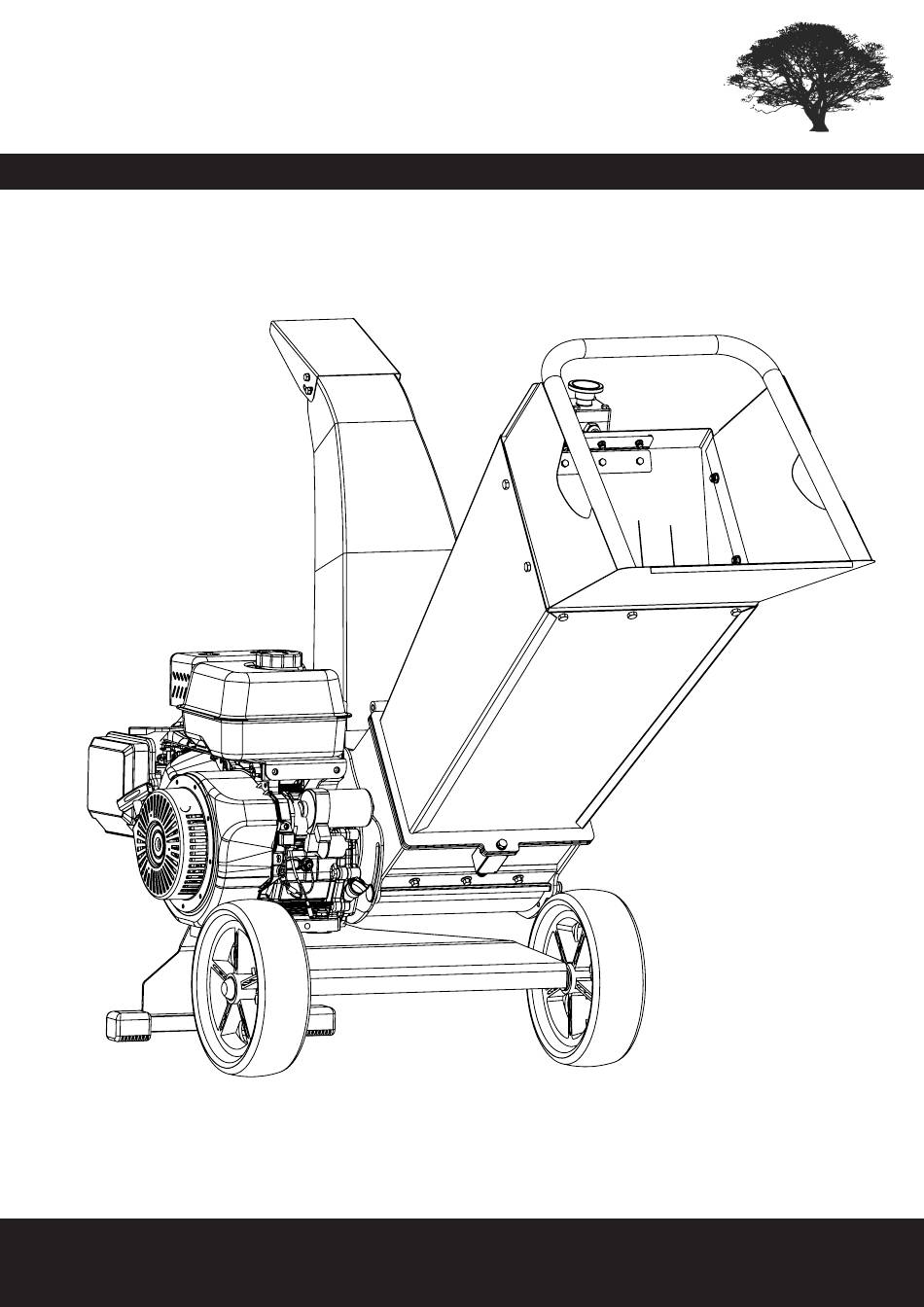

- Seite 1 Forest Master Direktantrieb-Holzhäcksler Modelle: FM9DD/FM14DD/FM18DD WICHTIG: Lesen Sie dieses Handbuch vollständig durch, bevor Sie mit dem Zusammenbau und der Verwendung beginnen. Beachten Sie alle Sicherheitsregeln und Bedienungsanleitungen.
- Seite 2 Die Modelle FM9DD, FM14DD und FM18DD sind Holzhäcksler, die speziell dafür entwickelt wurden, frisch geschnittenes Holz mit einem Durchmesser von bis zu 75mm (FM9DD), 100mm (FM14DD) und 125mm (FM18DD) zu zerkleinern. HINWEIS: Führen Sie kein Holz mit einem Durchmesser über den angegebenen Werten ein, sowie keine Wurzeln, Stämme oder Knoten, Steine, Plastik, Metall oder andere Gegenstände, die keine Holzäste sind.
- Seite 3 Inhalt Titel Seiten-Nr. Technische Daten Sicherheitsanweisungen Montage Betrieb Wartung Fehlersuche Garantie Explosionsdiagramm Teileliste Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 4 • Verschlissene oder beschädigte Teile müssen ersetzt werden, um sicherzustellen, dass der Häcksler gewartet wird und sich in einem sicheren Zustand befindet. Verwenden Sie nur Ersatzteile von Forest Master für den Austausch. Kontaktieren Sie uns zur Vereinbarung. • Verwenden Sie den Holzhäcksler niemals mit beschädigten oder abgenutzten Kabeln. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 5 Diese Liste von Warnungen und Vorsichtsmaßnahmen ist nicht allumfassend. Sollten Situationen auftreten, die in diesem Handbuch nicht behandelt werden, muss der Bediener gesunden Menschenverstand anwenden und den Holzschredder sicher betreiben. Kontaktieren Sie die Händler in Ihrer Region für Unterstützung. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 6 Löcher am äußeren Ende der Achse (3). Biegen Sie die Enden der Splinte zurück gegen die Achse, um sie zu sichern. 4. Schließlich setzen Sie jede Kuppelkappe (44) auf die Enden der Achse (3) und sichern Sie die Kappe, indem Sie sie mit einem Hammer oder Gummihammer befestigen. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 7 Gewinde, um die Schraube zu befestigen. Die Reihenfolge der Montage ist: [Schraube] – [Federunterlegscheibe] – [Unterlegscheibe] – [Zuführungstrichter] – [Trommelgehäuse]. Diese Schraube muss fest angezogen sein, damit der Motor startet, da sie die Motorabschaltung deaktiviert. Wenn sie locker ist, startet der Motor nicht. 33 45 Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 8 11. Setzen Sie den oberen Flansch (ohne Schraubenlöcher) des Auswurfschachts (36) zwischen die obere Schraube des Trommelgehäuses (9) und die Oberseite des Trommelgehäuses (9) ein. Senken Sie den Auswurfschacht ab, sodass er auf dem Trommelgehäuse sitzt. FLANSCH UNTER SCHRAUBE Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 9 Siehe Seite 4 für die richtige Menge. Es kann nötig sein, die Maschine leicht zu kippen, um die korrekte Ölmenge einzufüllen. Verwenden Sie im Sommer 10W-40 für beste Ergebnisse. In sehr kalten Wintern kann ein Wechsel zu 5W-30 sinnvoll sein. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 10 Drehen Sie den Zündschlüssel in die „Start“-Position. Sobald der Motor startet, lassen Sie den Schlüssel in die „Betrieb“-Position zurückkehren. Wenn der Motor nicht sofort startet, HALTEN SIE DEN SCHLÜSSEL NICHT IN DER „START“-POSITION, DA SIE DEN MOTOR ÜBERSCHWEMMEN WERDEN. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 11 • Überprüfen Sie, ob der Häcksler waagerecht steht. Wenn er schräg steht, könnte der Ölstandsensor falsch lesen und die Zündung abschalten. • Überprüfen Sie den Ölstand (der FM9DD benötigt mindestens 1,1 Liter Öl, die FM14DD & FM18DD benötigen 1,2 Liter Öl). Ist weniger vorhanden, startet der Motor nicht. Fügen Sie die erforderliche Mindestmenge an Öl hinzu und wenn der Motor nicht startet oder unregelmäßig läuft, fügen Sie schrittweise etwas mehr hinzu.
- Seite 12 Holzhäckselbetrieb Der Durchmesser von Holz und Ästen sollte nicht größer als 75 mm (3”) für den FM9DD, 100 mm • (4”) für den FM14DD und 125 mm (5”) für den FM18DD sein. • Für beste Ergebnisse sollte das Holz frisch geschnitten sein, weniger als 3 Tage alt.
- Seite 13 • Der Mulcher kann verwendet werden, um Papier, Karton, Kartons etc. zu zerkleinern. Stellen Sie sicher, dass alle Heftklammern und Klebebänder entfernt wurden. • Wenn die Maschine während des Mulchens blockiert, lesen Sie die Anweisungen zum Entfernen einer Blockade auf Seite 15. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 14 Wenn sich die Trommel beim Lösen der Schrauben nicht dreht, müssen wahrscheinlich die gezahnten Unterlegscheiben hinter den Schraubenköpfen etwas mehr zusammengedrückt werden, um den Schrauben mehr Bewegungsfreiheit zu geben. Ziehen Sie jede Mutter vollständig an, um die gezahnten Unterlegscheiben zusammenzudrücken, und lösen Sie sie dann. Das Trommelgehäuse sollte sich dann drehen lassen. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 15 Trichter eingeführt. Beginnt die Maschine zu stocken, sollte der Trichterwinkel leicht verringert werden, um die Zufuhr zu verlangsamen. Das Mischen von Ästen mit grünem Material kann den Einzug unterstützen. AUF KEINEN FALL DEN TRICHTERWINKEL ÄNDERN, WÄHREND DIE MASCHINE LÄUFT. Minimaler Trichterwinkel Maximaler Trichterwinkel Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 16 Verwenden Sie nicht den Ölmessstab des Motors, um den Ölstand zu prüfen. Aufgrund der Bedingungen, unter denen der Häcksler verwendet werden kann, ist der Messstab nicht genau genug. Der Motor muss die vorgeschriebene Ölmenge haben. FM9DD 1100ml, FM14DD & FM18DD 1200ml. Um das Öl zu wechseln, lassen Sie das alte Öl in einen geeigneten Behälter ab. Messen Sie die erforderliche Menge Öl in einen sauberen Behälter ab, entfernen Sie den Einfüllverschluss, kippen Sie den Motor und fügen Sie das Öl...
- Seite 17 Die meisten Probleme lassen sich leicht beheben. Schauen Sie in die untenstehende Fehlerbehebungstabelle oder die häufig gestellten Fragen auf unserer Webseite https://forest-master.com/faq/ (die kontinuierlich aktualisiert wird) für gängige Probleme und deren Lösungen. Wenn die Probleme weiterhin bestehen oder Ihr Problem nicht aufgeführt ist, kontaktieren Sie unsere technische Hotline unter: 0191 276 6553.
- Seite 18 2. Das Gerät, wenn es nicht gemäß dem Handbuch des Besitzers betrieben und/oder gewartet wurde. 3. Normaler Verschleiß. 4. Routinewartungsartikel wie Schmiermittel und Messerschleifen. 5. Normale Verschlechterung der Außenbeschichtung durch Gebrauch oder Witterungseinflüsse. Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 19 Explosionsdiagramm Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 20 ISO 4015 - M6 x 16 x 16-N Splint 2mm x 25mm Kuppel Achskappe Unterlegscheibe ISO 7089 - 8 ISO 10511-M8-MUTTER Unterlegscheibe ISO 7089 - 10 ISO 4015 - M10 x 45 x 26-N DIN 6905-9.3-FSt M10 FEDER UNTERLEGSCHEIBE Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 21 Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 22 Forest Master Modelle: FM9DD/FM14DD/FM18DD...
- Seite 23 Die neueste Version des Handbuchs und der FAQ finden Sie auf unserer Website unter https://forest-master.com/resources/ Hergestellt für Forest Master Limited. Eingetragener Firmensitz: Forest Master Ltd, Industry Road, Heaton, Newcastle Upon Tyne, NE6 5XB, Vereinigtes Königreich. Tel: +44 191 2966939 - E-Mail: info@forest-master.com - Web: www.forest-master.com...
