Installation

1. LED Produkt gemäss Anschlussübersicht am

Ausgang des Kontrollers anschliessen.

2. Gleichspannungsnetzgerät am Eingang anschliessen

(möglicher Spannungsbereich: 12 – 36 V)

Hinweis: Bei Ausgangslasten grösser als 200 W alle

4 Eingangsklemmen verwenden (4 Leitungen vom Netz-

teil zum Eingang des Dimmers führen um den Strom

pro Klemme zu halbieren).

3. Das Gleichspannungsnetzgerät am Strom

anschliessen.

Paarung von 1 Kontroller mit 1 Fernbedienung RGBW

Um eine Verbindung einer Fernbedienung mit

einem Kontroller zu erstellen:

1. Fernbedienung mit der

-Taste einschalten

2. Zonentaste 1 drücken

3. Schwarze Taste «Learning Key» auf dem

LED-Kontroller drücken.

4. Stellen Sie eine Farbe mit dem Farbeinstellrad ein

5. Nach erfolgreichem Verbinden blinken die Lichter kurz auf

6. Wiederholen Sie die Schritte ab Punkt 2 für

die Zonen 2 – 4

Programmierung von mehreren Zonen

mit der Fernbedienung RGBW

Die Fernbedinung kann bis zu 4 Zonen und mehre

LED-Kontroler steuern.

1. Fernbedienung mit der

-Taste einschalten

2. Drücken Sie die gewünschte Zonen-Nummer

3. Drücken Sie den «Learning Key» auf den gewünschten

LED Kontrollern, um diese der Zone zu zuweisen

4. Stellen Sie eine Farbe mit dem Farbeinstellrad ein

Löschen alter Verbindungen

Um eine Verbindung zwischen einer Fernbedienung und

einem Kontroller zu löschen muss die schwarze Taste auf

dem Kontroller für 10 Sekunden gedrückt werden.

Hinweis: Mit diesem Schritt werden sämtliche bestehende

Verbindungen gelöscht.

Paarung von Kontroller mit TW Tischdrehdimmer

Um eine Verbindung eines Tischdrehdimmers

mit einem Kontroller zu erstellen:

1. Fernbedienung durch drücken des Drehrades einschalten

2. Schwarze Taste «Learning Key» auf dem

LED-Kontroller drücken.

3. Verändern Sie die Helligkeit mit dem Drehrad

4. Nach erfolgreichem Verbinden blinken die Lichter kurz auf

Batteriewechsel TW Tischdrehdimmer

Bitte beachten Sie die

korrekte Polarität

Allgemeine Sicherheitshinweise

• Kabelquerschnitte auf die Last anpassen

• Das Gerät kann sich im Betrieb erhitzen

(ausreichende Belüftung vorsehen)

• Nur im Innenbereich zugelassen.

• Schalten Sie die Einrichtung während der Installation

stromlos.

• Bitte beachten Sie die Installationsanleitung.

• Die Installation darf nur durch eine fachkundige Person

ausgeführt werden.

• Zugkontrolle auf jedem Leiter durchführen.

Garantie und AGB

Nicht sachgemässe Verwendung oder fehlerhafte Installa-

tion kann zu Beschädigung des Dimmers und Endgeräts

führen. In diesem Fall lehnt LuminaryLED AG jede Haftung

und Garantie ab.

2 Jahre Garantie – Es gelten die AGB von LuminaryLED.

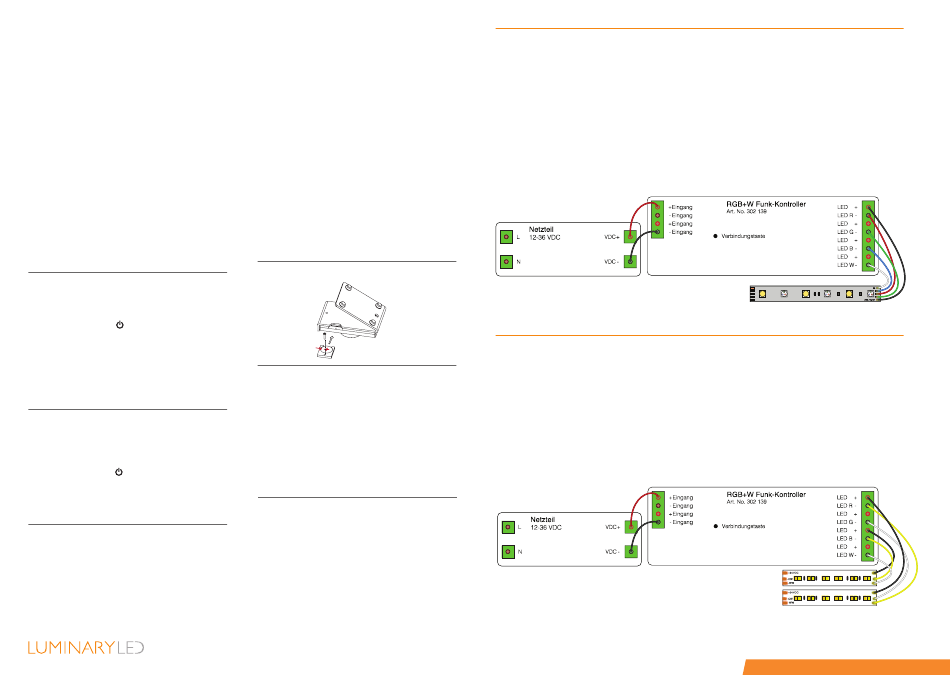

Verkabelung RGBW

Sync-II Funk Kontroller

Art.No. 302 139

Eingangsspannung:

12 – 36 VDC

Ausgangssspannung:

entspricht der Eingangsspannung

Ausgangsstrom:

4 x max. 5 A

Funkfrequenz:

868 MHz

Abmessungen:

170 x 60 x 30 mm

Verdrahtungsschema

Verkabelung TunableWhite
