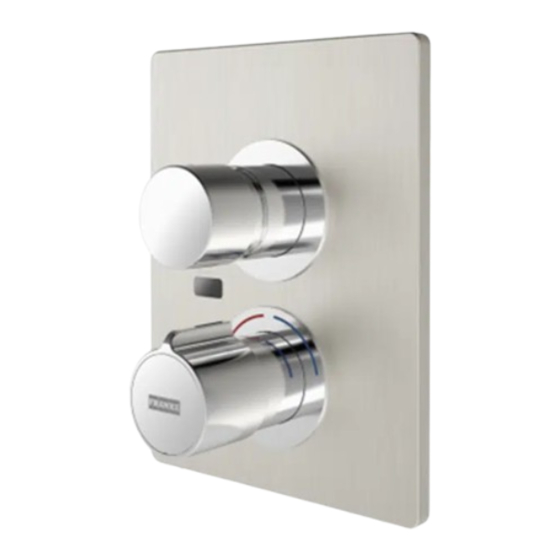

Selbstschluss-Thermostatarmatur
Self-closing thermostatic mixer
Mitigeur thermostatique à fermeture
Grifo de termostato con cierre
Miscelatore termostatico
Zelfsluitende thermostaatmengkraan
Samozam. bateria termostatyczna
Itsesulkeutuva termostaattihana
automatique
automático
Werbung
Verwandte Anleitungen für KWC F5ST2006
Inhaltszusammenfassung für KWC F5ST2006

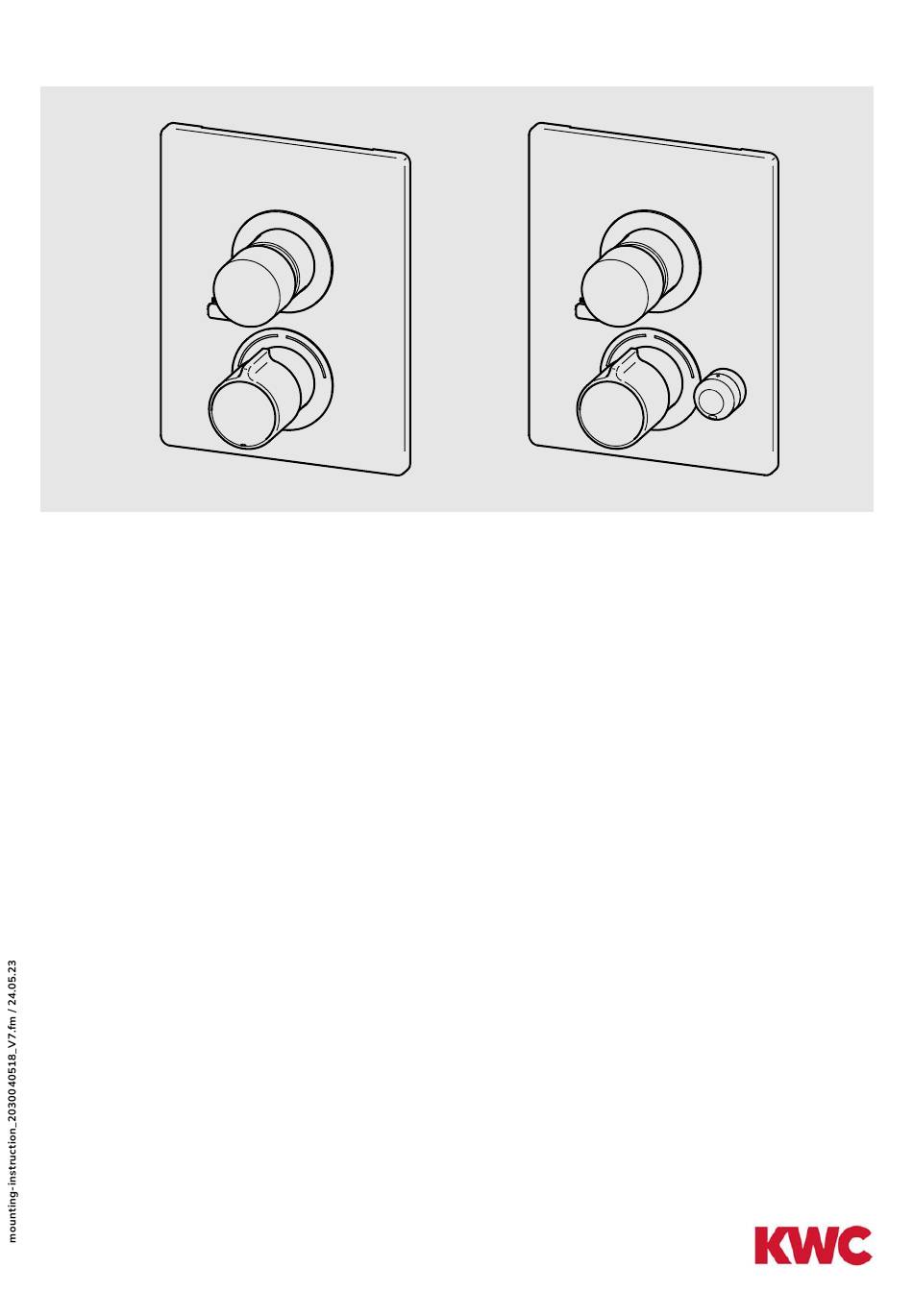

- Seite 1 F5ST2006 2030038641 2030062080 Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur Installation and operating instructions Self-closing thermostatic mixer Notice de montage et de mise en service Mitigeur thermostatique à fermeture automatique Instrucciones de montaje y servicio Grifo de termostato con cierre automático Istruzioni per il montaggio e l'uso...
- Seite 2 F5ST2006 2030062080 - 2 -...
- Seite 3 F5ST2006 2030062080 - 3 -...
- Seite 4 - 4 -...
- Seite 5 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► Set the scald protection after assembly has ► Nach erfolgter Montage den been completed. Verbrühungsschutz einstellen. ► The fitting must be operated only with ►...
- Seite 6 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! zabezpieczenie przed poparzeniem! ► Ställ in skållningsskyddet efter ► Armatury należy używać wyłącznie z installationen! oryginalnymi sitkami i zaworami zwrotnymi! ►...
- Seite 7 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte! ► Régler le dispositif de protection contre les ► Po úspěšné montáži nastavte ochranu proti brûlures après le montage! opaření! ►...
- Seite 8 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Tras finalizar el montaje, ajustar la ► Kun asennus on tehty, säädä protección contra escaldaduras. palovammasuoja! ►...
- Seite 9 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки! ► A montaggio avvenuto impostare la ► После произведенного монтажа protezione dalle scottature! настроить...
- Seite 10 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Na de montage de beveiliging tegen verbranding door te heet weter instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
- Seite 11 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 19 mm 2 mm 2,5 mm 27 mm 30 mm 3 mm 5 mm - 11 -...
- Seite 12 - 12 -...
- Seite 13 - 13 -...
- Seite 14 2030062080 - 14 -...
- Seite 15 - 15 -...
- Seite 16 2030062080 1: Black 1: Czarny 2: Red 2: Czerwony 1: Schwarz 1: Svart 2: Rot 2: Röd 1: Noir 1: černá 2: Rouge 2: Červený 1: Negro 1: Musta 2: Rojo 2: Punainen 1: Nero 1: черный 2: Rosso 2: красный 1: Zwart 2: Rood - 16 -...
- Seite 17 - 17 -...
- Seite 18 - 18 -...
- Seite 19 1 Nm - 19 -...
- Seite 20 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento 5 - 35 s - 20 -...
- Seite 21 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить...
- Seite 22 2 mm 2,5 mm – - 22 -...
- Seite 23 - 23 -...
- Seite 24 - 24 -...
- Seite 25 60 s 24 h 30 s - 25 -...
- Seite 26 >12 s - 26 -...
- Seite 27 1 Nm - 27 -...
- Seite 28 Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 2,5 mm > 43 °C - 28 -...
- Seite 29 > 70 °C > 70 °C 5 min 5-35 s 5-35 s < 43 °C > 43 °C - 29 -...
- Seite 30 Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 2,5 mm 2 mm - 30 -...
- Seite 31 5-35 s - 31 -...
- Seite 32 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Seite 33 1 – 255 h 1 – 255 s - 33 -...
- Seite 34 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
- Seite 35 2,5 mm - 35 -...
- Seite 36 < 43 °C > 43 °C 1 Nm - 36 -...
- Seite 37 Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 37 -...
- Seite 38 Abdeckplatte abnehmen EN Remove the cover plate NL Afdekplaat weghalen CS Sejmutí krycí desky FR Retrait de la plaque de PL Zdejmowanie płytki maskującej FI Peitelevyn irrottaminen protection SV Avlägsna täckplattan RU Демонтаж крышки ES Retirar la placa cobertora IT Rimozione della piastrina di copertura 2 mm 2,5 mm 5 mm...
- Seite 39 - 39 -...
- Seite 40 11.2 11.1 - 40 -...
- Seite 41 10. Abdeckplatte montieren EN Install the cover plate NL Afdekplaat monteren CS Montáž krycí desky FR Montage de la plaque de PL Montaż płytki maskującej FI Peitelevyn asennus protection SV Montera täckplattan RU Установка крышки ES Montar la placa cobertora IT Montaggio della piastrina di copertura 2 mm 2,5 mm...
- Seite 42 - 42 -...
- Seite 43 1 Nm - 43 -...
- Seite 44 11. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 5 mm - 44 -...
- Seite 45 - 45 -...
- Seite 46 12. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica...
- Seite 47 4 mm – – > 43 °C - 47 -...
- Seite 48 13. Selbstschluss-Kartusche wechseln EN Replace self-closing cartridge Wymienić wkład samozamykający FR Remplacement de la cartouche mélangeuse à SV Byta självstängande patron fermeture automatique CS Výměna kartuše vodovodní baterie ES Cambio de cartucho con cierre automático Itsesulkeutuvan panoksen vaihtaminen Sostituzione della cartuccia a chiusura automatica RU Замена...
- Seite 49 - 49 -...
- Seite 50 5-35 s - 50 -...
- Seite 51 14. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Seite 52 15. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiany baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie E Red E Rojo E Czerwony E Punainen E Rot E Rosso...
- Seite 53 6 V DC – - 53 -...
- Seite 54 16. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 19 mm...
- Seite 55 - 55 -...
- Seite 56 4,5 Nm - 56 -...
- Seite 57 17. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – – - 57 -...
- Seite 58 18. Ersatzteile I EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 2 ..2030047082 2030003258 7 ..2030049943 ..ASXT9003 EAQLT0002 ASST2001 3 ..2030003296...
- Seite 59 19. Ersatzteile II EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 18 ...2030045472 ASXX9001 19 ...2030041484 ASLM2001 20 ...2030049948 ASST2002 21 ...2000104846 24 ...2030050138...
- Seite 60 20. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1..2030036654 ACEX9005 2..2030036849 ACEX9004 3..2030003033 EAQFU0001 4..2030044783 ACST2002 5..2030047203 ACXX9003 6..2000109019 ZWSPL0024 7..
- Seite 61 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 61 -...
- Seite 62 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 62 -...
- Seite 63 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 63 -...
- Seite 64 Australia Italy United Kingdom PR Kitchen and KWC Austria GmbH KWC DVS Ltd - Northern Office Water Systems Pty Ltd 6971 Hard, Austria Barlborough S43 4PZ Dandenong South VIC 3175 Numero Verde +39 800 789 233 Phone +44 1246 450 255...
