Position des Schalters
RSA5D – 5,0M
RSA5D – 8,0M
RSA5D – 10,0M
RSA5D – 12,0M
* Verfügbar, aber nicht verbunden.

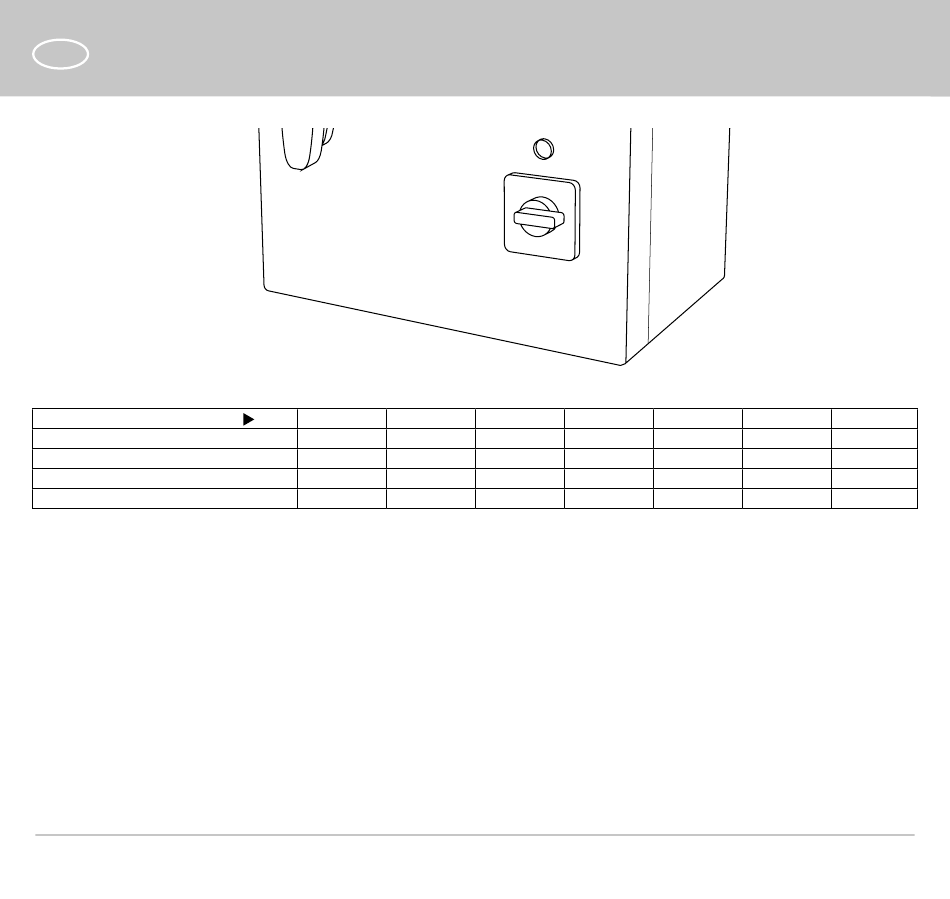

BAUART UND FUNKTIONSWEISE

Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Dreiphasentransformator, dessen Gehäuse
eine Metallverdrahtungsplatte ist. Auf der Gerätevorderseite befinden sich einer Drehzahlregelknopf, eine Signallampe, die
den normalen Betrieb des Reglers anzeigt.
Der Regler verfügt über fünf Lüftungsstufen, die durch Drehen des Drehknopfs auf eine der fünf festen Positionen oder
«0» eingestellt werden können. Der Regler verfügt über TK-Klemmen zum Anschluss des im Ventilatormotor eingebauten
Thermokontakts. Bei Betätigung des Thermokontakts wird die Spannungsversorgung des Ventilatormotors unterbrochen.
Der Regler hat auch Klemmen L1, N zum Anschließen externer Geräte (z. B. elektrische Antriebe für Luftklappen). Wenn der
Drehknopf in die Position «0» gedreht wird, werden die Klemmen und der Ventilatormotor nicht mit Spannung versorgt.
Die Pins N und L1 haben einen maximalen Strom von 2A.
0
Spannung, V
0 — 1
0 — 130
0 — 130
0 — 130
0 130* 170
8
1
2
3
5
4
2 3
180 230
180 230
180 230
220 260
4 5
300 400
300 400
300 400
300 400
