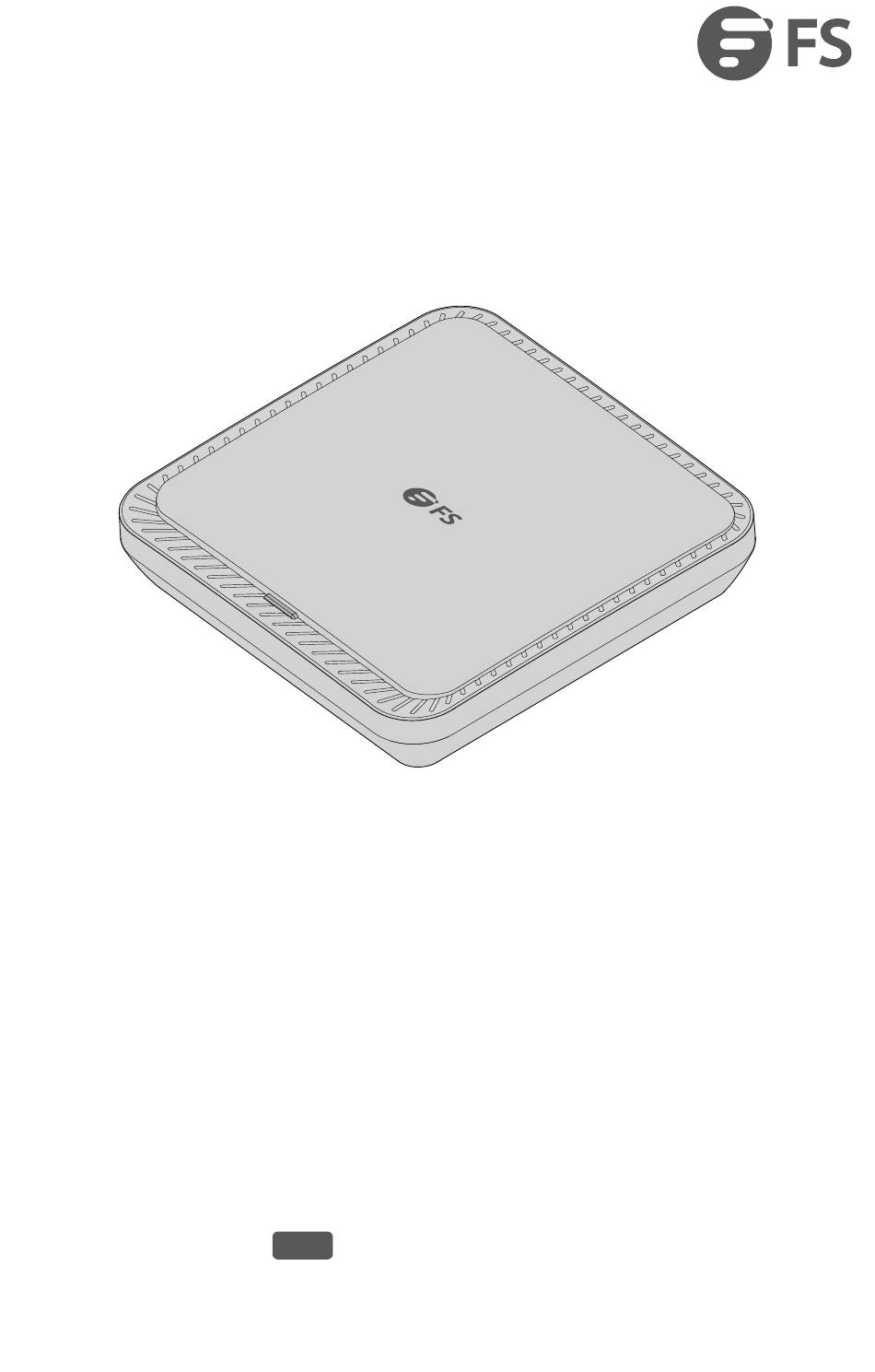

AP-N505
Indoor Access Point
Access Points für Innenbereiche
Point d'Accès Intérieur
屋内アクセスポイン ト
Quick Start Guide
V2.0
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド

Werbung

loading

Verwandte Anleitungen für FS AP-N505

Inhaltszusammenfassung für FS AP-N505

  • Seite 1 AP-N505 Indoor Access Point Access Points für Innenbereiche Point d'Accès Intérieur 屋内アクセスポイン ト Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Seite 2 Thank you for choosing the enterprise Wi-Fi 6 access point. This guide is designed to familiarize you with the layout of the access point and describes how to deploy the access point in your network. AP-N505 Accessories Anti-theft Key x1...
  • Seite 3 Hardware Overview 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP DC 48V LAN/1G/PoE Reset Button Console Ports Ports Description Anti-theft Lock Hole Connect to the anti-theft lock An uplink ber optical port for service data transmission Console An RJ45 console port for serial management An uplink adaptive Ethernet port for service data transmission LAN/1G/PoE IEEE 802.3af standard PoE power supply...
  • Seite 4 Main program initialization is in progress. Solid Green Initialization is complete, but both Ethernet links Blinking Red are down. The current AP model (AP-N505) is being Double Blinking located. Initialization is complete, and the AP is Solid Orange establishing a CAPWAP.
  • Seite 5 NOTE: Hz indicates the number of times a ashing light blinks per second. Installation Requirements Install the AP indoors. Do not power the AP on during installation. Ensure that the installation site is dry and at. Ensure that the installation position is secure enough. Ensure that the AP avoid liquid intrusion.
  • Seite 6 3. Align the 4 holes at the back of the mounting bracket with the screw anchors and x the screws to the mounting bracket with a screwdriver. 4. Align the buckles behind the AP with the buckle holes of the mounting bracket and push the AP into the holes in the opposite direction of the arrow to x.
  • Seite 7 NOTE: 1. Connect the Ethernet cable before mounting the AP on the bracket. 2. The AP should be pushed into the buckle holes smoothly.  3. After mounting, check whether the AP is xed. 4. The steps of wall mounting are the same as the ceiling mounting. Enabling the Anti-theft Lock (Optional) 1.
  • Seite 8 Installing the Optical Module 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 1. Insert the module into the SFP port. 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 2. Insert one connector of a ber cable into the module. Connecting the SFP Port The device at the other end that connects to the SFP port of the AP can support both optical and electrical port types.
  • Seite 9 Negotiated Rate of the Device Rate Rate (SFP port) (optical module) 1G/10G/auto 1G/2.5G/10G/auto 2.5G Electrical Port 2.5G 2.5G 2.5G 2.5G NOTE: 1. The SFP port of AP does not support negotiated rate. When using the optical module, the rates of the AP, the optical module and the device at the other end must be the same.
  • Seite 10 Dismounting the AP For both ceiling mounting and wall mounting, hold two sides of the AP and push it in the direction of the network port to release it from the buckle holes. Con guring the Access Point Con guring the AP via the Web-Based Interface Step 1: Connect a computer to the service port of the AP using the network cable.
  • Seite 11 Step 3: Open a browser, type “http://192.168.1.1” and enter the default user name and password (both are “admin”). Access Point admin ***** Login Step 4: Click "Login" to display the web-based con guration page. Step 5: Click "System Mode Switch" to select the Fit AP Mode, Fat AP Mode or Cloud Mode. System Mode Current Mode: Fit AP Mode Internet...
  • Seite 12 Con guring the AP via the Console Port (FAT AP Mode) Step 1: Connect a computer to the AP’s console port using the console cable. Step 2: Start the terminal simulation software such as “HyperTerminal” on the computer. Step 3: Set the parameters of the “HyperTerminal”: 9600 bits per second, 8 data bits, no parity, 1 stop bit and no ow control.
  • Seite 13 Troubleshooting The Screen Displays Request Timed Out 1. Check whether the network cable is intact. 2. Check whether the hardware connection is correct. 3. Check whether the IP address setting of the computer is correct. 4. Check whether the indicators of AP and the computer are normal. The LED is O After the AP is Powered on 1.
  • Seite 14 Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Seite 15 Vielen Dank, dass Sie sich für den Enterprise Wi-Fi 6 Access Point entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Access Point vertraut machen und beschreibt, wie Sie den Access Point in Ihrem Netzwerk einsetzen. AP-N505 Zubehör Anti-Diebstahl-Schlüssel x1...
  • Seite 16 Hardware-Übersicht 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP DC 48V LAN/1G/PoE Reset-Taste Console Ports Ports Beschreibung Anti-Diebstahl-Schloss Loch für Diebstahlsicherung Ein Uplink-Glasfaser-Port für die Übertragung von Dienstdaten Console Ein RJ45-Console-Port für die serielle Verwaltung Ein anpassungsfähiger Uplink-Ethernet-Port für die Übertragung von Dienstdaten LAN/1G/PoE IEEE 802.3af-Standard PoE-Stromversorgung DC 48V...
  • Seite 17 Die Initialisierung ist abgeschlossen, aber beide Blinkt Rot 3 Hz Ethernet-Links sind ausgefallen. Der AP-Standort dient zur Lokalisierung des Blinkt zweimal 2 Hz aktuellen AP-Modells (AP-N505). Die Initialisierung ist abgeschlossen, und der AP Durchgehend Orange baut ein CAPWAP auf. Programmaktualisierung im FIT-Modus läuft. Blinkt Orange 3 Hz Schalten Sie den AP nicht aus.
  • Seite 18 FAT AP Status Frequenz Beschreibung Der AP ist nicht an die Stromversorgung angeschlossen, oder der AP be ndet sich im DND-Zustand, der per Software beendet werden kann. Die Initialisierung des Uboot-Programms wird Blinkt Grün 3 Hz durchgeführt. Durchgehend Grün Das Hauptprogramm wird gerade initialisiert. Die Initialisierung ist abgeschlossen, aber Blinkt Rot 3 Hz...
  • Seite 19 Installation Deckenmontage 0.24 Zoll 0.24 Zoll 1. Bohren Sie 4 Montagelöcher mit einem Durchmesser von 6 mm (0,24 Zoll) an den gewünschten Stellen der Decke mit einem Mittenabstand von 53 mm (2,09 Zoll). 2. Setzen Sie die Schraubanker in jedes Loch einzeln ein und xieren Sie sie mit einem Gummihammer.
  • Seite 20 4. Richten Sie die Verschlüsse hinter dem AP mit den Verschlusslöchern der Montagehalterung aus und drücken Sie den AP in die Löcher in entgegengesetzter Richtung des Pfeils, um ihn zu befestigen. HINWEIS: 1. Schließen Sie das Ethernet-Kabel an, bevor Sie den AP an der Halterung befestigen.
  • Seite 21 2. Richten Sie die Verschlüsse hinter dem AP an den Verschlusslöchern der Montagehalterung aus und drücken Sie den AP in die Löcher in entgegengesetzter Pfeilrichtung, um ihn zu befestigen. Installieren des optischen Moduls 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 1.
  • Seite 22 Anschließen des SFP-Ports Das Gerät am anderen Ende, das an den SFP-Port des APs angeschlossen wird, kann sowohl optische als auch elektrische Porttypen unterstützen. Ausgehandelte Rate des Geräts Rate Rate (SFP-Port) (optisches Modul) 1G/10G/auto 1G/2,5G/10G/auto Optischer Port 2,5G 2,5G 2,5G 2,5G Ausgehandelte Rate des Geräts Rate...
  • Seite 23 Anschließen des PoE-Netzteils Verbinden Sie den LAN/1G/PoE-Port des APs mit einem PoE-Switch über ein Ethernet-Kabel. Demontage des APs Sowohl bei der Decken- als auch bei der Wandmontage halten Sie den AP an zwei Seiten fest und drücken ihn in Richtung des Netzwerk-Ports, um ihn aus den Verschlusslöchern zu lösen.
  • Seite 24 Kon gurieren des Access Points Kon gurieren des APs über die webbasierte Schnittstelle Schritt 1: Schritt 1: Schließen Sie einen Computer mit dem Netzwerkkabel an den Service-Port des APs an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf "192.168.1.x" ein ("x" ist eine beliebige Zahl von 2 bis 254).
  • Seite 25 System Mode Current Mode: Fit AP Mode Internet Internet Airware Internet ROUTER ROUTER POE SW POE SW POE SW CLIENT CLIENT CLIENT Fit AP Mode Fat AP Mode Cloud Mode NOTE: The device restarts after mode switch. please wait for a minute. HINWEIS: Der AP arbeitet standardmäßig im Fit-AP-Modus.
  • Seite 26 HINWEIS: Weitere Einzelheiten entnehmen Sie bitte dem Kon gurationshandbuch auf der Website. Fehlerbehebung Der Bildschirm zeigt an, dass die Anfrage zeitlich abgelaufen ist 1. Überprüfen Sie, ob das Netzwerkkabel intakt ist. 2. Prüfen Sie, ob die Hardwareverbindung korrekt ist. 3. Prüfen Sie, ob die IP-Adresseinstellung des Computers korrekt ist. 4.
  • Seite 27 Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Seite 28 Merci d'avoir choisi le point d'accès Wi-Fi 6 pour entreprise. Ce guide est conçu pour que vous puissiez vous familiariser avec la con guration du point d'accès et décrit comment procéder à son déploiement. AP-N505 Accessoires Clé Antivol x1 Support de Montage x1...
  • Seite 29 Aperçu du Matériel 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP DC 48V Reset LAN/1G/PoE Console Ports Ports Description Trou de serrure Connectez-vous à la verrouillage antivol. antivol Un port de bre optique de liaison montante pour la transmission de données de service. Console Port de console RJ45 pour la gestion en série.
  • Seite 30 Rouge Clignotant est hors service. Double Rouge Emplacement de l'AP, utilisé pour localiser le Clignotant modèle actuel de l'AP (AP-N505). L'initialisation est terminée, et l'AP établit un Orange CAPWAP. Mise à jour du programme en cours en Mode FIT. Orange Clignotant Ne pas éteindre l'AP.
  • Seite 31 AP FAT Statut Fréquence Description L'AP n'est pas connecté à l'alimentation Éteint électrique, ou il est en état DND, qui peut être désactivé par le logiciel. Vert Clignotant Initialisation du programme Uboot en cours. Vert Initialisation du programme principal en cours. L'initialisation est terminée, mais les deux Rouge Clignotant liaisons Ethernet sont hors service.
  • Seite 32 Installation Installation au Plafond 0.24 0.24 pouces pouces 1. Percez 4 trous de montage de 6mm (0,24 pouces) de diamètre dans les positions souhaitées au plafond avec une distance centrale de 53mm (2,09 pouces). 2. Insérez les vis d'ancrage dans chaque trou séparément. Fixez-les avec un marteau en caoutchouc.
  • Seite 33 4. Alignez les boucles derrière l'AP avec les trous de xation du support de montage et insérez dans le sens inverse de la èche pour xer. NOTE : 1. Connectez le câble Ethernet avant de monter l'AP sur le support. 2.
  • Seite 34 2. Alignez les boucles derrière l'AP avec les trous de xation du support de montage et insérez dans le sens inverse de la èche pour xer. Installation du Module Optique 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 1. Insérez le module dans le port SFP. 2.5G SFP Console LAN/1G/PoE...
  • Seite 35 Connexion du Port SFP Le dispositif à l'autre extrémité qui se connecte au port SFP de l'AP peut prendre en charge les types de port optique et électrique. Débit Négocié du Dispositif Débit Débit (port SFP) (module optique) 1G/10G/auto 1G/2.5G/10G/auto Port Optique 2.5G...
  • Seite 36 Connexion de l'Alimentation PoE Connectez le port LAN/1G/PoE de l'AP à un switch PoE avec un câble Ethernet. Démontage du AP Pour le montage au plafond et le montage mural, saisissez le Point d'Accès (AP) par les deux côtés et poussez-le dans la direction du port réseau pour le libérer du support de xation.
  • Seite 37 Con guration du Point d'Accès Con guration du AP via l'Interface Web Étape 1 : Connectez un ordinateur au port de service du Point d'Accès (AP) à l'aide du câble réseau. Étape 2 : Réglez l'adresse IP de l'ordinateur sur "192.168.1.x" ("x" est un nombre quelconque compris entre 2 et 254).
  • Seite 38 System Mode Current Mode: Fit AP Mode Internet Internet Airware Internet ROUTER ROUTER POE SW POE SW POE SW CLIENT CLIENT CLIENT Fit AP Mode Fat AP Mode Cloud Mode NOTE: The device restarts after mode switch. please wait for a minute. NOTE : L'AP fonctionne en mode Fit AP par défaut.
  • Seite 39 NOTE : Pour plus de détails, veuillez consulter le Guide de Con guration sur le site web. Dépannage L'écran a che request timed out 1. Véri ez si le câble réseau est en bon état. 2. Véri ez si la connexion matérielle est bien établie. 3.
  • Seite 40 Contactez-Nous Garantie des produits FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux produits sur mesure ou les solutions personnalisées.
  • Seite 41 イン トロダクション この度は、 Wi-Fi �アクセスポイン トをお選び頂き、 誠にありがとうございます。 このガイドでは、 アクセ スポイン トのレイアウ トを理解し、 ネッ トワークにアクセスポイン トを配備する方法について説明し ます。 AP-N505 アクセサリー 盗難防止用キー x� 取り付けブラケッ ト x� ネジ x� ネジアンカー x� オプション(含まれない) 携帯型ハンマードリル x� ゴムハンマー x� ドライバー x� イーサネットケーブル x�...
  • Seite 42 ハードウェア概要 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP DC 48V リセッ ト LAN/1G/PoE Console ポート ポート 説明 盗難防止用ロックホール 盗難防止用ロックに接続 サービスデータ伝送用アップリンク光ファイバポート シリアル管理用RJ45コンソールポート Console サービスデータ伝送用のアップリンク ・ アダプティ ブ ・ イーサネ ッ トポート LAN/1G/PoE IEEE ���.�af標準PoE電源 DC 48V DCアダプタ電源 ボタン ボタン 説明 再起動 ： �秒未満押します。 リセッ...
  • Seite 43 FIT AP 状態 頻度 説明 APが電源に接続されていないか、 ソフ トウェアによ っ オフ て閉じることができるDND状態になっています。 緑の点減 Ubootプログラムが初期化中です。 3 Hz メインプログラムが初期化中です。 緑 初期化は完了したが、 両方のイーサネッ トリンクがダウ 赤の点減 3 Hz ンしています。 APロケーション、 現在のAPモデル( AP-N���)を特定す 赤の二重点滅 2 Hz るために使用されます。 オレンジ 初期化が完了し、 APはCAPWAPを確立中です。 FITモードでプログラム更新中です。 APの電源を入れな オレンジの点減 3 Hz いでください。 APは正常に動作しており、...
  • Seite 44 FAT AP 状態 頻度 説明 APが電源に接続されていないか、 ソフ トウェアに オフ よ って閉じることができるDND状態になっていま す。 緑の点減 3 Hz Ubootプログラムが初期化中です。 緑 メインプログラムが初期化中です。 初期化は完了したが、 両方のイーサネッ トリンク 赤の点減 3 Hz がダウンしています。 APは正常に動作しています。 無線クライアン トが 青 APと関連付けられていません。 APは正常に動作しています。 少なく とも1つの無 青の点減 3 Hz 線クライアン トがAPと関連付けられています。 注：Hzは、 ラッシングライ トが1秒間に点滅する回数を示します。 インストール要件...
  • Seite 45 取り付け 天井取り付け 0.24 inch 0.24 inch �. 天井の適当な位置に直径�mm(�.�� inch)の取り付け穴を中心距離��mm(�.�� inch)で�つ 開けます。 �. ネジアンカーを各穴に別々に差し込み、 ゴムハンマーで叩いて固定します。 3. 取り付けブラケッ トの背面にある4つの穴をネジアンカーに合わせ、 ドライバーでネジを取り付け ブラケッ トに固定します。...
  • Seite 46 �. APの背面のバックルを取り付けブラケッ トのバックル穴に合わせ、 APを矢印と反対方向に穴に押 し込んで固定します。 注：�. APをブラケッ トに取り付ける前に、 イーサネッ トケーブルを接続して くだ さい。 �. APはバックルの穴にスムーズに押し込まれなければなりません。 �. 取り付け後、 APが固定されているか確認して ください。 �. 壁取り付けの手順は、 天井取り付けと同じです。 盗難防止用ロックの設定 (任意) �. ドライバーで取り付けブラケッ トのネジを外し、 盗難防止用ロックを有効にします。...
  • Seite 47 2. APの背面のバックルを取り付けブラケッ トのバックル穴に合わせ、 APを矢印と反対方向に穴に押 し込んで固定します。 光モジュールの取り付け 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 1. モジュールをSFPポートに差し込みます。 2.5G SFP Console LAN/1G/PoE Reset 2.5G SFP 2. ファイバケーブルのコネクタを1つ、 モジュールに差し込みます。...
  • Seite 48 SFPポートの接続 APのSFPポートに接続するもう一方のデバイスは、 光と電気の両方のポートタイプをサポートでき ます。 デバイスの交渉レート レート レート (SFPポート) (光モジュール) �G �G/��G/自動 �G/�.�G/��G/自動 光ポート 2,5G 2,5G 2,5G 2,5G デバイスの交渉レート レート レート (SFPポート) (光モジュール) �G �G/��G/自動 �G/�.�G/��G/自動 2.5G 電気ポート 2,5G 2,5G 2,5G 2,5G 注：1. APのSFPポートはネゴシエートレートに対応していません。 光モジュールを使 用する場合、 AP、 光モジュール、 相手側のデバイスのレートは同じでなければなりま せん。 2. このAPは光アップリンクポートと電気アップリンクポートの多重化をサポートして います。...
  • Seite 49 PoE電源の接続 APのLAN/1G/PoEポートをイーサネッ トケーブルでPoEスイッチに接続します。 APの取り外し 天井取り付けと壁取り付けの両方で、 APの両側を持ってネッ トワークポートの方向に押し、 バックル 穴から外します。...
  • Seite 50 アクセスポイン トの設定 ウェブベースのインタフェースによるAPの設定 ステップ �: ネッ トワークケーブルを使用して、 コンピュータをAPのサービスポートに接続します。 ステップ�: コンピューターのIPアドレスを���. ���. �.x ( 「x」 は�から���までの任意の数字)に設定し ます。 I nternet Proto c ol Ve rsion 4 ( TC P/I Pv4 ) Prop er tie s General Yo u c a n g e t I P s e t t i n g s a s s i g n e d a u t o m a t i c a l l y i f y o u r n e t w o r k s u p p o r t s t h i s c a p a b i l i t y .
  • Seite 51 System Mode Current Mode: Fit AP Mode Internet Internet Airware Internet ROUTER ROUTER POE SW POE SW POE SW CLIENT CLIENT CLIENT Fit AP Mode Fat AP Mode Cloud Mode NOTE: The device restarts after mode switch. please wait for a minute. 注：APはデフ...
  • Seite 52 注：詳細については、 ウェブサイ トの設定ガイドをご参照ください。 トラブルシューティ ング 画面にリクエストタイムアウ トと表示される 1. ネッ トワークケーブルに異常がないか確認して ください。 2. ハードウェアの接続が正しいかどうかを確認して ください。 3. コンピュータのIPアドレス設定が正しいか確認して ください。 4. APとコンピュータのインジケータが正常かどうか確認して ください。 APの電源投入後にLEDが消灯する �. PoE電源の場合、 電源がIEEE ���.��afに準拠しているか、 イーサネッ トケーブルが正し く接続さ れているかを確認して ください。 �. DCアダプタ電源の場合、 アダプタが有効な電源コンセン トに接続されているか、 アダプタが正常 に動作するかを確認して ください。 接続後、 イーサネッ トポートが動作しない イーサネッ...
  • Seite 53 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSでは、 弊社の製造技術による破損や不良品については、 商品をお受け取りになった日から30日 以内であれば、 無料で返品を承ります。 ただし、 これにはカスタム製品やオーダーメイドは含まれま せん。 保証 ： この製品は、 材料または製造上の欠陥に対して3年間の限定保証を提供します。 保証の詳細については、 次のサイ トでご確認ください: https://www.fs.com/jp/policies/warranty.html 返品 ： 返品したい場合は、 返品方法に関する情報が次のサイ トにご覧ください: https://www.fs.com/jp/policies/day_return_policy.html...
  • Seite 54 ATTENTION! Regulatory, Compliance, and Safety Information Informations relatives à la conformité et à la sécurité https://www.fs.com/products/149656.html FCCID: 2A2PW149656 Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Seite 55 2014/35/EU, 2014/53/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2014/53/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
  • Seite 56 à fonctionner dans la bande 5150-5250 MHz ne doit être utilisé qu'à l'intérieur des bâtiments a n de réduire les risques d'interférences nuisibles avec les systèmes mobiles par satellite à canaux multiples. Q.C. PASSED Copyright © 2023 FS.COM All Rights Reserved.
