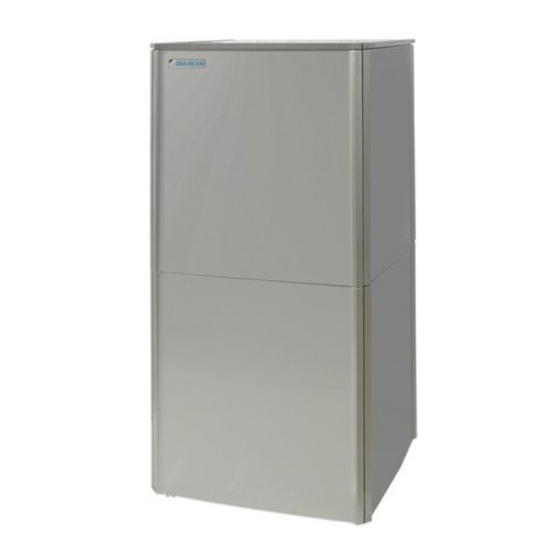

- Seite 1 INSTALLATIONSANLEITUNG Brauchwassertank für Luft-Wasser-Wärmepumpe EKHTS200AC EKHTS260AC...
- Seite 2 EKHBRD* >250 EKHVM ( RD/YD ) * >250 EKHV ( H/X ) * >300...
-
Seite 3: Inhaltsverzeichnis
Modellkennung TEILEN KANN ZU STROMSCHLAG, KURZSCHLUSS, LECKAGEN, BRAND WEITEREN SCHÄDEN Brauchwassertank für Warmwasserbereitung FÜHREN. VERWENDEN SIE NUR ZUBEHÖRTEILE VON DAIKIN, DIE SPEZIELL FÜR DIE ANLAGE ENTWICKELT WURDEN, LASSEN SIE VON EINEM Baureihe FACHMANN INSTALLIEREN. Typenkennzeichnung BEI FRAGEN ZUR INSTALLATION ODER ZUM BETRIEB... -
Seite 4: Zubehör
Daikin-Inneneinheit verwendet wird, kann Daikin weder einen zufriedenstellenden Betrieb noch die Zuverlässigkeit Anschluss für Heißwasserabfluss (G 3/4" weiblich) des Systems garantieren. Darum kann Daikin in diesem T-Stück (bauseitig zu liefern) Fall keinerlei Gewährleistung für das System übernehmen. Anschluss des Druckentlastungsventils (bauseitig zu liefern) Druckentlastungsventil (bauseitig zu liefern) Rezirkulations-Anschluss (G 1/2"... -
Seite 5: Sicherheitseinrichtungen
Wassereinlass-Anschluss von der Haupt-Inneneinheit (Schnellkupplung) Rücklaufauslass-Anschluss zur Haupt-Inneneinheit (Schnellkupplung) 3-Wege-Ventil Wassereinlass-Anschluss von der Haupt-Inneneinheit unten am Tank (Schnellkupplung) Rücklaufauslass-Anschluss zur Haupt-Inneneinheit unten am Tank (Schnellkupplung) Durchbruch-Öffnungen für Wasserleitungen Stellfüße Brauchwassertank-Modell EKHTS200AC 2010 mm 1935 mm EKHTS260AC 2285 mm 2230 mm EKHTS200+260AC Installationsanleitung Brauchwassertank für Luft-Wasser-Wärmepumpe... -
Seite 6: Den Ekhts-Brauchwassertank Installieren
EKHTS-B Installationsleitfaden RAUCHWASSERTANK INSTALLIEREN Achten Sie bei der Installation des Brauchwassertanks auf Folgendes: ■ Der Installationsort muss frostfrei sein. ■ Standardmäßig wird der optionale Brauchwassertank oben auf ■ Die Installation muss von einem zugelassenen Fach- der Inneneinheit installiert. mann durchgeführt werden. Die Auswahl der Materia- lien und die Installation müssen den lokal und national Denken Sie vor der Installation der Inneneinheit geltenden Normen und Vorschriften entsprechen. -
Seite 7: Den Brauchwassertank Installieren Und In Betrieb Nehmen
Den Brauchwassertank installieren und in Betrieb nehmen 3-Wege-Ventil anschließen Nur bei den Einheiten EKHBRD*, Den Brauchwassertank oben auf der Inneneinheit installieren HXHD* und EKHVM(RD/YD)*. Nehmen Sie den Brauchwassertank aus der Verpackung. Oben auf der Inneneinheit erst Beachten Sie dazu die Instruktionen in der entsprechenden beide Teile das Ablaufblechs Anleitung. - Seite 8 3 Nehmen Sie den Korpus des 3-Wege-Ventils und den Motor 5 Den Korpus des 3-Wege-Ventils im Rohrsystem installieren. des 3-Wege-Ventils aus der Verpackung. Unbedingt immer darauf achten, das die elek- Überprüfen Sie, dass zusammen mit dem Motor die trische Verkabelung keine heißen Rohre berühren folgenden Zubehörteile geliefert worden sind.
- Seite 9 ■ Nur bei den Einheiten EKHVMRD* und HXHD*. ■ Nur bei den Einheiten EKHVMYD*. EKHTS200+260AC Installationsanleitung Brauchwassertank für Luft-Wasser-Wärmepumpe 4PW64052-1A – 03.2011...
- Seite 10 ■ Nur bei den Einheiten EKHV(H/X)*. ■ Nur bei den Einheiten EKHB(H/X)*. FCU1 FCU2 FCU3 EKHV ( H/X ) FHL1 FHL2 FHL3 ■ Nur bei den Einheiten E(D/B)(H/L)Q*. EKHV ( H/X ) FCU1 FCU2 FCU3 FHL1 FHL2 FHL3 Das 3-Wege-Ventil muss im Innenbereich installiert werden.
- Seite 11 6 Den Motor auf die Hülse schieben. Darauf achten, dass die Hülse dabei nicht gedreht wird, damit die in Schritt festgelegte Ventilposition erhalten bleibt. 7 Den Drehknopf auf das Ventilmotorgehäuse setzen - siehe Abbildung unten. Raumheizung Brauchwassertank Darauf achten, dass der Drehknopf vollständig eingeschoben ist, damit er von der Einheit automatisch betätigt werden kann.
- Seite 12 ■ Nur bei den Einheiten EKHB(H/X)* *KHB ( H/X ) * *KHB ( H/X ) * Zierblende Einrastöffnung Mit 2 Schrauben befestigen Schließen Sie das Druckentlastungsventil (bauseitig zu liefern, Öffnungsdruck maximal 10 Bar) und den Ablauf an. 10 Das Thermistor-Kabel am Schaltkasten der Inneneinheit anschließen.
- Seite 13 ■ Nur bei EKHVM(RD/YD)*-Inneneinheiten. Der Abstand zwischen dem Thermistor-Kabel und dem Netzkabel muss immer mindestens 25 mm betragen, damit das Thermistor- 3-way Kabel keinen elektromagnetischen Interferenzen ausgesetzt ist. valve 1 Den Stecker des Thermistor-Kabels in die Buchse X11A >50 mm (EKHBRD*, EKHVM(RD/YD)* und HXHD* (A3P)) oder X9A (EKHV(H/X)* (A1P)) auf der Leiterplatte einstecken.
- Seite 14 ■ Nur bei den Einheiten EKHB(H/X)* 11 Nur bei den Einheiten EKHBRD*, EKHVM(RD/YD)* und HXHD*: Auf der Inneneinheit das Ablaufblech wieder anbringen. Entfällt Einheiten EKHB(H/X)* E(D/B)(H/L)Q*. 12 Inbetriebnahme Die Brauchwassertank-Rohrschlange muss beim Wassereinlass der Inneneinheit mit Wasser gefüllt werden. Es darf kein Schmutz ins System gelangen. Um den Tank zu füllen, gehen Sie wie folgt vor: 1 Öffnen Sie der Reihe nach alle Heißwasserhähne, damit die Luft aus dem Rohrsystem austreten kann.
-
Seite 15: Wartung
ARTUNG EHLERDIAGNOSE UND BESEITIGUNG Um einen optimalen Betrieb der Anlage zu gewährleisten, müssen in Dieser Abschnitt enthält nützliche Informationen zur Diagnose und regelmäßigen Abständen eine Reihe von Kontrollen und Inspek- Behebung möglicher Fehler und Störungen. tionen der Anlage und der Verkabelung vor Ort durchgeführt werden. ■... -
Seite 16: Vorschriften Zur Entsorgung
Überprüfen Sie, ob dieses Eiern. Phänomen auch bei kaltem Wasser auftritt. Wenn das der Fall ist, ist die Ursache bei der Wasserversorgung EKHTS200AC EKHTS260AC oder bei den Rohren zu suchen, Fassungsvermögen durch die das Wasser fließt. Es liegt Volumen des Wärmetauschers dann nicht am Brauchwassertank. - Seite 18 EKHBRD* EKHVH/X*...
- Seite 19 EKHVMRD* EKHVMYD*...
- Seite 20 4PW64052-1A 03.2011...
