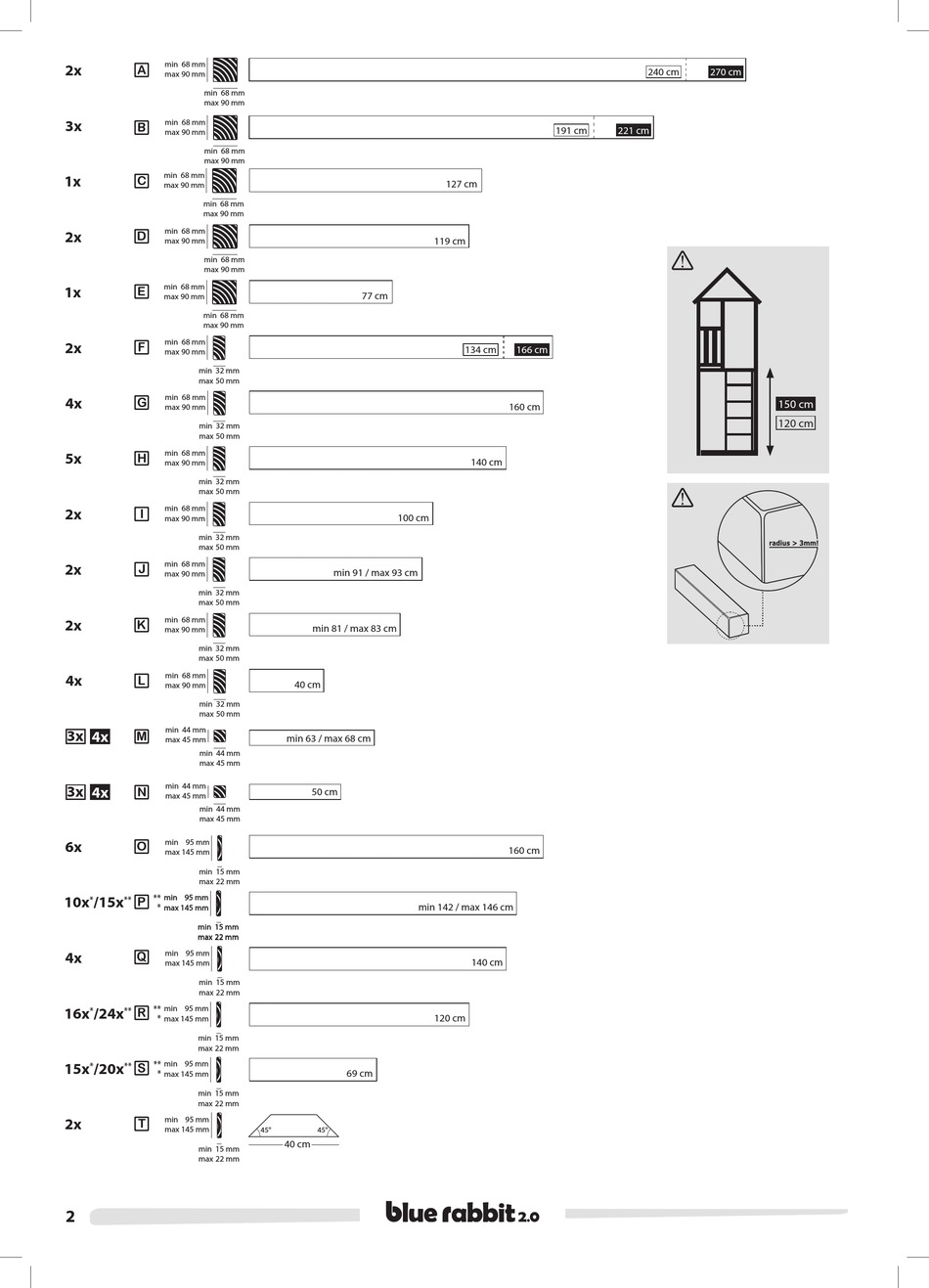

Blue Rabbit 2.0 Pagoda Montageanleitung Seite 2

Werbung

A
min 68 mm
2x
max 90 mm
min 68 mm
max 90 mm
B
min 68 mm
3x
max 90 mm
min 68 mm
max 90 mm
C
min 68 mm
1x
max 90 mm
min 68 mm
max 90 mm
D
min 68 mm
2x
max 90 mm
min 68 mm
max 90 mm
E
min 68 mm
1x
max 90 mm
min 68 mm
max 90 mm
F
min 68 mm
2x
max 90 mm
min 32 mm
max 50 mm
G
min 68 mm
4x
max 90 mm
min 32 mm
max 50 mm
H
min 68 mm
5x
max 90 mm
min 32 mm
max 50 mm
I
min 68 mm
2x
max 90 mm
min 32 mm
max 50 mm
min 68 mm
J
2x
max 90 mm
min 32 mm
max 50 mm
min 68 mm
K
2x
max 90 mm
min 32 mm
max 50 mm
L
min 68 mm
4x
max 90 mm
min 32 mm
max 50 mm
min 44 mm
M
3x
4x
max 45 mm
min 44 mm
max 45 mm
min 44 mm
N
3x
4x
max 45 mm
min 44 mm
max 45 mm
O
min 95 mm
6x
max 145 mm
min 15 mm
max 22 mm
P
**
min 95 mm
min 95 mm
10x
*
/15x
**
*
max 145 mm
max 145 mm
min 15 mm
min 15 mm
max 22 mm
max 22 mm
Q
min 95 mm
4x
max 145 mm
min 15 mm
max 22 mm
R
**
min 95 mm
16x
*
/24x
**
*
max 145 mm
min 15 mm
max 22 mm
S
**
min 95 mm
15x
*
/20x
**
*
max 145 mm
min 15 mm
max 22 mm
T
min 95 mm
2x
max 145 mm
min 15 mm
max 22 mm
2
119 cm
77 cm
100 cm
min 91 / max 93 cm
min 81 / max 83 cm
40 cm
min 63 / max 68 cm
50 cm
min 142 / max 146 cm
120 cm
69 cm
45°
45°
40 cm
191 cm
221 cm
127 cm
134 cm
166 cm
160 cm
140 cm
160 cm
140 cm
240 cm
270 cm
150 cm
120 cm
