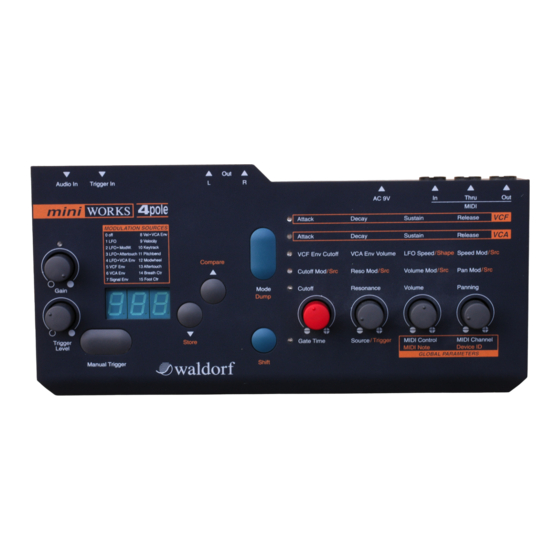

- Seite 1 4pole mini WORKS Bedienhandbuch...
- Seite 2 - DIN EN 55013:08-1991, DIN EN 50081-1:03-1993, DIN EN 55020:05-1995, DIN EN 50082-1:03-1993 Diese Erklärung wird verantwortlich für den Hersteller abgegeben: his declaration is given responsible for the manufacturer: Waldorf Electronics GmbH Neustraße 12 D-53498 Waldorf Waldorf, 01.12.95 Wolfgang Düren, Geschäftsführer...
- Seite 3 Waldorf Electronics übernimmt für Fehler, die in dieser Bedienungsanleitung auftreten könnten, keinerlei Verantwortung. Der Inhalt dieser Anleitung kann ohne Vorankündigung geändert werden. Bei der Erstellung dieses Manuals wurde mit aller Sorgfalt gearbeitet, um Fehler und Widersprüche auszuschließen. Waldorf Electronics übernimmt keinerlei Garantien für dieses Manual, außer den von den Handelsgesetzen vorgeschriebenen.
-
Seite 4: Inhaltsverzeichnis
Inhalt Einleitung Konventionen und Bezeichnungen 1.1. Anwendungsgebiete Betrieb mit einer E-Gitarre 2.1. 2.2. Betrieb mit einem elektronischen Drumpad Betrieb mit Synthesizer oder Sampler 2.3. 2.4. Einsatz als Rauschunterdrücker Einsatz als Effektgerät D 10 2.5. Bedienelemente D 11 Bedienung D 12 4.1. -
Seite 5: Einleitung D
1. Einleitung Wir danken für den Kauf des Waldorf Miniworks 4-Pole Filters und wünschen viel Spaß und Erfolg bei der Anwendung! Dieses Gerät erlaubt es Ihnen, jedes beliebige Audio-Signal mit einem 24dB Tiefpaßfilter mit Resonanz zu filtern. Das Filter ist identisch mit dem im Waldorf MicroWave verwendeten. -
Seite 6: Betrieb Mit Einer E-Gitarre D
2.1. Betrieb mit einer E-Gitarre Falls Sie mehrere Effekte benutzen, schalten Sie den 4-Pole am 4pole Audio Audio Audio Audio Audio Audio Guitar Distortion 4-Pole Multi EFX / Floor EFX Audio Line Line Mixer besten zwischen Verzerrer und Hall bzw. Delay. Benutzen Sie die Signal Envelope zur Steuerung der Cutoff Frequenz bei mittlerer Resonance zur Erzielung eines automatischen Wah-Wah Effektes. -
Seite 7: Betrieb Mit Einem Elektronischen Drumpad D
2.2. Betrieb mit einem elektronischen Drumpad Sie können ein elektronisches Drumpad dazu verwenden, die Hüllkurven des 4-Poles zu triggern. Schließen Sie dazu den Ausgang des Pads an die <Trigger In> Buchse an und passen Sie Drumpad Trigger 4pole Guitar Audio Audio MIDI MIDI... -
Seite 8: Betrieb Mit Synthesizer Oder Sampler D
2.3. Betrieb mit Synthesizer oder Sampler Verbinden Sie den MIDI-Ausgang des Synthesizers mit der <MIDI In> Buchse und den Audio-Ausgang mit der <Audio In> Buchse MIDI MIDI 4pole Audio Audio Synthesizer 4-Pole Audio Line Line Mixer des 4-Pole. Die Hüllkurven können jetzt über die gespielten MIDI-Noten getriggert werden. -
Seite 9: Einsatz Als Effektgerät D
Auch eine Kompressor-Funktion läßt sich realisieren, wenn die Signal Envelope mit negativem Vorzeichen die Lautstärke (Volume) moduliert. Siehe Programm 30. Sie ahnen wahrscheinlich schon, daß sich mit dem Waldorf 4-Pole und genügend Phantasie noch unzählige weitere Effekte oder Kombinationen aus den hier aufgeführten Beispielen realisieren lassen. -
Seite 10: Bedienelemente D
3. Bedienelemente... -
Seite 11: Bedienung D
4. Bedienung 4.1. Anschließen und Einschalten Der <Audio In> des 4-Pole ist monophon ausgelegt, der Ausgang (<Out L> und <Out R>) hingegen stereophon. Um den 4-Pole in seiner vollen Leistungsfähigkeit zu nutzen, empfehlen wir, ihn stereophon zu verkabeln. Alle Audio-Ein/Ausgänge und der Trigger-Eingang sind als Klinkenbuchsen ausgelegt. -
Seite 12: Editieren Der Parameter D
4.4. Editieren der Parameter Wählen Sie die Edit Ebene (z.B. Ebene 1, VCF Envelope) an und betätigen Sie den zugehörigen Regler in der Spalte des entsprechenden Modus, z.B. <Attack>. Die Anzeige zeigt sofort den veränderten Attack Wert an. Bei einigen Modi wird durch Drücken des <Shift>... -
Seite 13: Ansehen Der Parameter D
rEL - Relative Mode Der Parameter wird um den Betrag geändert, um den der Regler bewegt wurde. 4.6. Ansehen der Parameter Falls Sie sich den Wert eines Parameters nur anschauen möchten, betätigen Sie einfach den entsprechenden Regler bei gehaltenem <Mode> Taster. Beim Loslassen des <Mode> Tasters wird nun auch keine neue Edit Ebene angewählt. -
Seite 14: Die Store Funktion D
4.8. Die Store Funktion Die Store Funktion ermöglicht die dauerhafte Speicherung einer von Ihnen vorgenommene Editierung zur späteren Verwendung. Durch Drücken des <Down> Tasters bei gehaltener <Shift> Taste wird die Store Funktion ausgelöst. Beim ersten Betätigen wird die Programmnummer und ein blinkendes “S.” angezeigt. Falls das aktuelle Programm die Nummer 1-20 hat, so wird die entsprechende Nummer angezeigt, ansonsten wird 20 von der Nummer subtrahiert. -
Seite 15: Edit Ebene 2, Vca Envelope D
Decay Wertebereich 0 ... 127 <Decay> ist die Rate, mit der die Envelope auf den Sustainwert absinkt. Ist der Sustainwert gleich Null, so gelten die gleichen Zeiten wie bei Attack. Sustain Wertebereich 0 ... 127 <Sustain> ist der Pegel, auf dem die Envelope bis zum Beginn der Release Phase konstant bleibt. - Seite 16 LFO Speed Wertebereich 0 ... 127 Bestimmt die Frequenz des Niederfrequenzoszillators, kurz LFO genannt. Der Regelbereich der Frequenz umfaßt ca. 0.008 Hz bis 261,6 Hz. LFO Shape Bestimmt die Wellenform des LFO: Sin - Sinus tri - Dreieck SA. - Sägezahn PLS - Puls (Rechteck) S-H - Sample &...
-
Seite 17: Edit Ebene 4, Modulationen D
Speed Mod Wertebereich -64 ... +63 Bestimmt die Stärke der Modulation der LFO Speed mittels der mit <Speed Mod Src> eingestellten Modulationsquelle (s. Kapitel 6). 5.4. Edit Ebene 4, Modulationen In dieser Ebene werden die Modulationen für Cutoff, Resonance, Volume und Stereo Panning eingestellt. Die Modulationsquellen lassen sich, wie auch <LFO Speed Mod Src>, über <Shift>... -
Seite 18: Edit Ebene 5 D
5.5. Edit Ebene 5 In dieser Ebene werden die Werte für Cutoff Frequenz, Resonance, Volume und Stereo Panning eingestellt. Cutoff Wertebereich 0 ... 127 Bestimmt die Filter Eckfrequenz. Resonance Wertebereich 0 ... 127 Bestimmt die Anhebung im Bereich um die Eckfrequenz, kurz Resonanz. - Seite 19 Source <Source> bestimmt, wie die Envelopes getriggert werden: Aud - Nur Audio triggert. Falls in der <Trigger in> Buchse kein Stecker eingesteckt ist, wird das Signal von <Audio In> benutzt. Mid - Nur MIDI Note On/Off Meldungen auf dem eingestellten Kanal (s.
- Seite 20 Trigger <Trigger> bestimmt den Modus für das Triggern der Envelopes: Mul - Trigger werden zu jeder Zeit akzeptiert. SnG - Trigger werden nur dann akzeptiert, wenn die Envelopes entweder abgelaufen sind oder sich in der Release Phase befinden. MIDI Control Dieser Globalparameter bestimmt, welche MIDI Meldungen ausgegeben werden: OFF - Nur Program Change, Note On/Off bei Audio/Manual...
- Seite 21 CtS - Es werden Controller für die Programm Parameter gesendet, zusätzlich wird der Output des Signal Envelopes (s. Kapitel 6) als Breath Controller, Ctr.#2, ausgegeben. MIDI Note Wertebereich In, C -1, C.-1, D -1 ... F. 9, G 9 Hier läßt sich einstellen, welche MIDI-Notennummer bei einem Audio- oder manuellem Trigger gesendet wird.
-
Seite 22: Modulationsquellen D
6. Modulationsquellen Zur besseren Orientierung ist eine Tabelle mit allen zur Verfügung stehenden Modulationsquellen auf das Gerät aufgedruckt (s. Kapitel 2). Die Modulationsquellen im einzelnen: 0 off Keine Modulation 1 LFO Der Ausgang des Niederfrequenzoszillators, kurz LFO. 2 LFO * ModW. Der LFO mit dem Wert des MIDI Modulation Controllers #1 skaliert. -
Seite 23: Midi Steuerung D
10 Keytrack MIDI Keytrack. Bei Manual/Audio Trigger wird die über <MIDI Note> eingestellte Notennummer benutzt. 11 Pitch Bend MIDI Pitch Bend. 12 Modwheel MIDI Controller #1, Modulation Wheel. 13 Aftertouch MIDI Channel Pressure. 14 Breath Ctr. MIDI Controller #2, Breath Control. Hier kann auch eine vorher mit einem Sequencer aufgezeichnete Signal Envelope beim Abspielen wieder zur Modulation herangezogen werden. -
Seite 24: Controller D
7.3. Controller Steht der Parameter <MIDI Control> auf Ctr, so werden alle Änderungen am Programm als Controller Meldungen übertragen. Beim Empfang dieser Meldungen wird der entsprechende Parameter verändert. Somit können sämtliche Änderungen mit einem MIDI-Sequencer aufgenommen werden (s. Kapitel 9, Controller Nummern). -
Seite 25: Empfangen System-Exklusiver Daten D
7.6. Empfangen System Exclusiver Daten Nach dem Empfang eines Program-Dumps mit der richtigen Device ID (s. 5.6) und der korrekten Checksumme (s. Kapitel 8) befindet sich das aktuelle Programm im Edit Zustand und enthält die Daten des Dumps. Befand sich das Programm oder ein anderes zuvor im Edit Zustand, so sind diese Editierungen für immer verloren! Nach dem Empfang eines All-Dumps werden alle zwanzig Programme und die Globalparameter entsprechend dem... -
Seite 26: System-Exklusives Datenformat D
8. System Exclusives Datenformat 8.1. Program Dump Byte Nr. Value Description Start of System Exclusive Waldorf Electronics GmbH Manufacturer ID MiniWorks 4-Pole Machine ID Entspricht dem Globalparameter Device ID, s. 5.6 Dump Typ, Hier Program Dump Program Number 0-39 für P.1 bis P.40... -
Seite 27: Program Bulk Dump D
Bit 7 gelöscht End of System Exclusive 8.2. Program Bulk Dump Byte Nr. Value Description Start of System Exclusive Waldorf Electronics GmbH Manufacturer ID MiniWorks 4-Pole Machine ID Entspricht dem Globalparameter Device ID, s. 5.6 Dump Typ, Hier Program Bulk Dump Program Number 0-39 für P.1 bis... -
Seite 28: All Dump D
Checksumme über Bytes 4 bis 34, Bit 7 gelöscht End of System Exclusive 8.3. All Dump Byte Nr. Value Description Start of System Exclusive Waldorf Electronics GmbH Manufacturer ID MiniWorks 4-Pole Machine ID Entspricht dem Globalparameter Device ID, s. 5.6... - Seite 29 Dump Typ, Hier All Dump 0-127 Program 1, VCF Envelope Attack 0-127 Program 1, VCF Envelope Decay 0-127 Program 1, VCF Envelope Sustain 0-127 Program 1, VCF Envelope Release 0-127 Program 1, VCA Envelope Attack 0-127 Program 1, VCA Envelope Decay 0-127 Program 1, VCA Envelope Sustain 0-127...
-
Seite 30: Program Dump Request D
End of System Exclusive 8.4. Program Dump Request Byte Nr. Value Description Start of System Exclusive Waldorf Electronics GmbH Manufacturer ID MiniWorks 4-Pole Machine ID Entspricht dem Globalparameter Device ID, s. 5.6 Dump Typ, Hier Program Dump Request Program Number 0-39 für P.1 bis P.40... -
Seite 31: Program Bulk Dump Request D
8.5. Program Bulk Dump Request Byte Nr. Value Description Start of System Exclusive Waldorf Electronics GmbH Manufacturer ID MiniWorks 4-Pole Machine ID Entspricht dem Globalparameter Device ID, s. 5.6 Dump Typ, Hier Program Bulk Dump Request Program Number 0-39 für P.1 bis P.40... -
Seite 32: Controller Nummern D
9. Controller Nummern Beschreibung Modulation Wheel Breath Controller (Signal Env.) Volume Parameter Panning Parameter -64...63 VCF Envelope Attack VCF Envelope Decay VCF Envelope Sustain VCF Envelope Release VCA Envelope Attack VCA Envelope Decay VCA Envelope Sustain VCA Envelope Release VCF Envelope Cutoff Amount - 64...63 VCA Envelope Volume Amount - 64...63... -
Seite 33: Glossar D
10. Glossar 4-Pole Bezeichnet die Anzahl der einzelnen Filterbausteine innerhalb eines VCF (s.dort). Jeder Pol ist in der Lage, die Signalanteile oberhalb der Filter-Eckfrequenz um jeweils 6dB pro Oktave zu dämpfen. Bei einem 4-Pol-Filter tritt also eine Dämpfung um 24dB pro Oktave ein. Ein Signal, daß eine Oktave höher liegt als die Filter-Eckfrequenz, ist also um 24dB leiser als ohne dieses Filter. - Seite 34 Envelope (engl. Hüllkurve) Eine Envelope wird benutzt, um einen klangformenden Baustein innerhalb eines bestimmten Zeitraums zu modulieren, so daß eine Klangänderung in irgendeiner Weise eintritt. Eine Envelope bspw., die die Cutoff Frequenz eines Filters moduliert, öffnet und schließt dieses Filter, wodurch mehr bzw. weniger Signalanteile passieren können bzw.
- Seite 35 LFO (Low Frequency Oscillator, engl. Niederfrequenzoszillator) Der LFO erzeugt eine periodische Schwingung mit sehr niedriger Frequenz und wählbaren Wellenformen. Dieser LFO kann, genau wie eine Envelope, benutzt werden, um einen klangformenden Baustein zu beeinflußen. MicroWave (engl. Mikrowelle) Bezeichnet die Strahlungsart eines Gerätes, gemeinhin bekannt als Mikrowellenherd, zum schonenden Garen oder Erhitzen von Speisen.
- Seite 36 Program (engl. Programm) Bezeichnet vorgenommene Einstellungen, die auf einem Speicherplatz gesichert werden können. Ein Program besteht aus einer Ansammlung von Werten, die unterschiedlichen Parametern zugeordnet werden. Rate Mit Rate bezeichnet man eigentlich die Steilheit einer Flanke, obwohl Rate meistens als “Zeit” oder “Geschwindigkeit” übersetzt wird.
- Seite 37 System Exclusive Bezeichnet spezielle MIDI-Befehle, die bspw. vom 4-Pole an einen Editor/Manager, MIDI Data Filer oder Computer mit Sequencer- Software gesendet werden können, um Daten des 4-Pole extern zu speichern. Der 4-Pole kennt unterschiedliche Datentypen, bspw. ein einzelnes Program oder den gesamten Speicherinhalt. Eine ausführliche Beschreibung der Datentypen finden Sie in Kapitel 8.
-
Seite 38: 11. Midi Implementation Chart
11. MIDI Implementation Chart Waldorf 4-Pole MIDI Implementation Chart Version: 1.3 Function Transmitted Recognized Remarks Basic Default Channel Changed 1 - 16 omni, 1-16 Mode Default No Modes Messages supported Altered Note True 0 - 127 0 - 127 Number... - Seite 39 © Waldorf Electronics 1996 • Printed in Germany Waldorf Electronics GmbH • Neustraße 12 • D-53498 Waldorf • Germany http://www.waldorf-gmbh.de...
