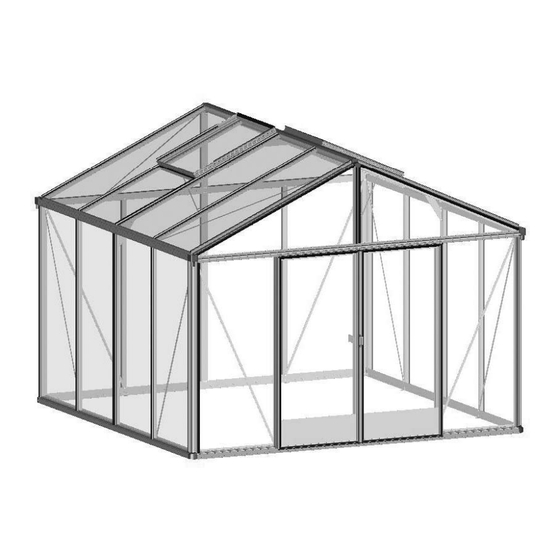

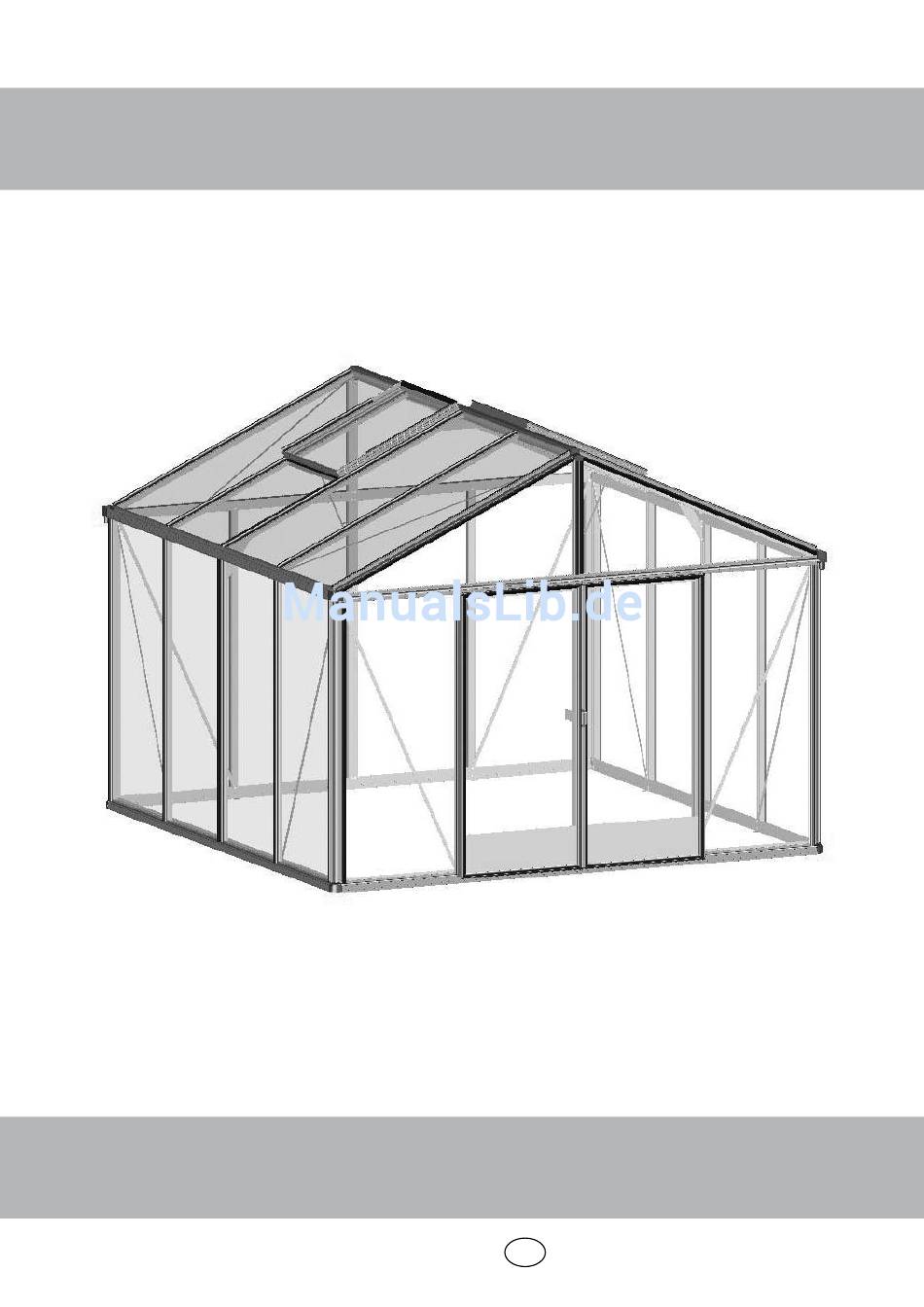

- Seite 1 MONTAGEANLEITUNG mit Einfach- oder Doppeltür Gewächshaus Profi-Serie © 2009 Gartenpro GmbH - V 1.0 Änderungen vorbehalten - www.gartenpro.at Lesen Sie ungedingt diese Anleitung vor der Montage.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis INHALT SEITE ALLGEMEINE HINWEISE Montage- und Sicherheitshinweise für Ihr Profigewächshaus Nutzungs- und Fundamenthinweise Stückliste für Profigewächshäuser mit Einfachtür 5 - 7 Stückliste für Profigewächshäuser mit Doppeltür 8 - 11 Stegplattenpläne für Einfach- oder Doppeltürmodell 12 - 13 MONTAGE IHRES PROFIGEWÄCHSHAUSES Schritt 1: Verbinden der Längsteile (Bodenprofil, Regenrinne, First) &... -
Seite 3: Montage- Und Sicherheitshinweise Für Ihr Profigewächshaus
Montage- und Sicherheitshinweise Sehr geehrter Kunde, Das Fundament kann aus Aluminium bestehen, betoniert Sie besitzen ein sorgfältig konstruiertes Gewächshaus, gefer- oder gemauert sein. Ihr Gewächshaus muss festen Stand tigt von Fachleuten, denen Präzision zur Tradition geworden haben und richtig befestigt werden (siehe Skizzen Seite 3), ist. -
Seite 4: Nutzungs- Und Fundamenthinweise
Nutzungs- und Fundamenthinweise FUNDAMENT WARTUNGS- UND NUTZUNGSHINWEISE: Sie können Ihr neues Gewächshaus auf ein zuvor erstelltes Be- ton- oder Mauerfundament stellen (siehe Bild 1). • Alle 3-4 Monate sollten Sie die Schraubverbindungen Das Fundament muss rechtwinkelig und in der Waage aufge- Ihres Gewächshauses kontrollieren und gegebenenfalls baut sein. -
Seite 5: Stückliste Für Profigewächshäuser Mit Einfachtür
Stückliste Einfachtürmodelle Front/Rückwandkarton PROFI - Einfachtür SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9040013 Bodenprofil 3 Felder 2231 mm 9040068 Wand/Dachstrebe Doppeltür 1633 mm 9040112 Dachstütze Einfachtür 521 mm 9040150 Türeingang/Türseitenprofil 1633 mm 9040167 Querstrebe Einfachtür 2231 mm 9040181 Windverband Seite 1797 mm 9040266 Türschiene oben 1494 mm... - Seite 6 Stückliste Einfachtürmodelle Grundpaket drei Felder - PROFI Einfachtür SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9040013 Bodenprofil 3 Felder 2231 mm 9040037 Regenrinne 3 Felder 2231 mm 9040051 First 3 Felder 2231 mm 9040068 Wand/Dachstrebe Doppeltür 1633 mm 9040075 Dachstrebe Einfachtür 1223 mm 9040136 Giebeleckprofil Einfachtür 1223 mm...
- Seite 7 Stückliste Einfachtürmodelle Gummi- und Kleinteilekarton PROFI - Einfachtür SKIZZE ART.NR. BEZEICHNUNG LÄNGE 21 ET 22 ET 23 ET 24 ET 9040402 Gummi halb 42 lfm 9040419 Gummi halb 13,5 lfm 9040426 Gummiprofil doppelt 17 lfm 9040433 Gummiprofil doppelt 6,7 lfm 9040396 Türdichtung 9040372...
-
Seite 8: Stückliste Für Profigewächshäuser Mit Doppeltür
Stückliste Doppeltürmodelle Front/Rückwandkarton PROFI - Doppeltür SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9040006 Bodenprofil 2 Felder 1494 mm 9040068 Wand/Dachstrebe Doppeltür 1633 mm 9040082 Koppelstrebe Wand/Dach Doppeltür 1633 mm 9040105 Dachstütze Doppeltür 675 mm 9040150 Türeingang/Türseitenprofil 1633 mm 9040174 Querstrebe Doppeltür 1494 mm 9040181 Windverband Seite... - Seite 9 Stückliste Doppeltürmodelle Grundpaket drei Felder - PROFI Doppeltür SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9040013 Bodenprofil 3 Felder 2231 mm 9040037 Regenrinne 3 Felder 2231 mm 9040051 First 3 Felder 2231 mm 9040068 Wand/Dachstrebe Doppeltür 1633 mm 9040129 Giebeleckprofil Doppeltür 1633 mm 9040143 Seiteneckprofil 1633 mm...
- Seite 10 Stückliste Doppeltürmodelle Gummi- und Kleinteilekarton PROFI - Doppeltür 22 DT 24 DT SKIZZE ART.NR. BEZEICHNUNG LÄNGE 21 DT 23 DT 25 DT 9040457 Gummi halb 58 lfm 9040419 Gummi halb 13,5 lfm 9040426 Gummiprofil doppelt 17 lfm 9040433 Gummiprofil doppelt 6,7 lfm 9040396 Türdichtung...
- Seite 11 Stückliste Doppeltürmodelle Zusammenstellung: BEACHTEN SIE! Ihr Gewächshaus besteht aus mehreren Packtstücken. Die genaue Zusammenstellung finden Sie hier: TYP 21 mit Einfachtür besteht aus Stk. TYP 22 mit Doppeltür besteht aus Stk. Front/Rückwandkarton PROFI - Einfachtür Front/Rückwandkarton PROFI - Doppeltür Grundpaket zwei Felder - PROFI Doppeltür Grundpaket drei Felder - PROFI Einfachtür Gummikarton PROFI - Einfachtür Typ 21 Ergänzungspaket zwei Felder - PROFI Einfachtür...
-
Seite 12: Stegplattenplan - Profigewächshaus Mit Einfachtür
Stegplattenplan - Profigewächshaus mit Einfachtür... -
Seite 13: Stegplattenplan - Profigewächshaus Mit Doppeltür
Stegplattenplan - Profigewächshaus mit Doppeltür... -
Seite 14: Teilung Der Querprofile
Schritt 1 - Verbinden der Längsteile (Bodenprofil, Regenrinne, First) TEILUNG DER LÄNGSTEILE In nachfolgenden Skizzen ersehen Sie die Teilung der Längsteile (First, Regenrinne, Bodenprofile), der einzelnen Größen. Auch ersehen Sie die Teilung der Querteile (Querprofil, Bodenprofil) bei den Doppeltürmodellen. 1x 9040051 2x 904004 4 Firstprofil 1x 9040051... - Seite 15 Schritt 1 - Verbinden der Längsteile (Bodenprofil, Regenrinne, First) SCHRITT 1 - Verbinden der Längsteile Im ersten Schritt werden die Bodenprofile, die Regen- rinnen, der First und bei den Doppeltürmodellen die Querstreben mittels den mitgelieferten Verbindern (Nr. 9040518) verbunden. Achten Sie darauf, dass die Ver- 9040518 binder mittig angeordnet (zu gleichen Teilen in jedem Profil).
- Seite 16 Schritt 1 - Verbinden der Längsteile (Bodenprofil, Regenrinne, First) 9040518 REGENRINNE 9040556 9040518 FIRSTPROFIL...
- Seite 17 Schritt 1 - Verbinden der Längsteile (Bodenprofil, Regenrinne, First) 9040556...
-
Seite 18: Schritt 1 - Verbinden Der Querstrebe (Nur Bei Doppeltür)
Schritt 1 - Verbinden der Querstrebe (nur bei Doppeltür) nur bei Doppeltür nur bei Doppeltür 9040518 QUERSTREBE nur bei Doppeltür nur bei Doppeltür 9040556 nur bei Doppeltür nur bei Doppeltür nur bei Doppeltür nur bei Doppeltür-Modell... -
Seite 19: Schritt 2: Der Bodenrahmen
Schritt 2 - Bodenrahmen Nr. 2-Innenansicht SCHRITT 2 - Bodenrahmen Im folgenden Bauabschnitt werden die Bodenprofile an den Ecken verbunden. Führen Sie vor dem Einschie- 9040495 ben der Abdeckkappe Bodenprofil (Nr. 9040495) eine Schraube M6x12 in den Schraubenkanal. Zur zusätzlichen Versteifung werden die Bodenprofile mit dem Winkel (Nr. - Seite 20 Schritt 2 - Bodenrahmen 9040495...
-
Seite 21: Schritt 3: Die Seiteneckprofile
Schritt 3 - Seiteneckprofile 9040143 9040143 9040143 9040143... -
Seite 22: Schritt 4: Aufsetzen Der Regenrinnen
Schritt 4 - Aufsetzen der Regenrinnen... -
Seite 23: Schritt 5 - Aufsetzen Der Querstreben
Schritt 5 - Aufsetzen der Querstreben HINWEIS HINWEIS HINWEIS Querstrebe ET: 2231 mm Querstrebe DT: 2988 mm... -
Seite 24: Schritt 6: Strebenmontage (Rückwand)
Schritt 6 - Strebenmontage (Rückwand) 9040181 9040082 9040181 9040068 9040068 nur bei Doppeltür nur bei Doppeltür SCHRITT 6 – Strebenmontage - Rückwand Im folgenden Bauabschnitt werden die Streben an der Rückwand, zusammen mit den beiden Windverbänden montiert. Achten Sie bitte darauf, dass bei Einfachtürmodellen keine Koppelstrebe (Nr. - Seite 25 Schritt 6 - Strebenmontage (Rückwand) nur bei Doppeltür nur bei Doppeltür nur bei Doppeltür nur bei Doppeltür nur bei Doppeltür...
- Seite 26 Schritt 6 - Strebenmontage (Rückwand)
- Seite 27 Schritt 6 - Strebenmontage (Rückwand) 9040068 9040068 9040068 9040068 9040181 9040082 9040068 9040181 9040082 9040181 ab TYP 22 ET+DT ab TYP 22 ET+DT SCHRITT 7 – Strebenmontage - Seitenwände Im folgenden Bauabschnitt werden die Streben an den Seitenwänden, zusammen mit den jeweils beiden Wind- verbänden montiert.
-
Seite 28: Schritt 7: Strebenmontage (Seitenwand)
Schritt 7 - Strebenmontage (Seitenwand) ab TYP 22 ET+DT ab TYP 22 ET+DT ab TYP 22 ET+DT ab TYP 22 ET+DT ab TYP 22 ET+DT ab TYP 22 ET+DT ab TYP 22 ET+DT... - Seite 29 Schritt 7 - Strebenmontage (Seitenwand)
- Seite 30 Schritt 7 - Strebenmontage (Seitenwand)
-
Seite 31: Schritt 8: Türeingangsprofile
Schritt 8 - Türeingangsprofile 9040150 9040150 9040181 9040181 Diese Seite zeigt SCHRITT 8 – Türeingangsprofile nach Außen! Im folgenden Bauabschnitt werden die Türeingangs- profile, zusammen mit den beiden Windverbänden der Frontwand montiert. - Seite 32 Schritt 8 - Türeingangsprofile...
- Seite 33 Schritt 8 - Türeingangsprofile 9040136 ET 9040112 ET 9040136 ET 9040129 DT 9040105 DT 9040129 DT Abb. zeigt DT SCHRITT 9 – Dacheckprofile Im folgenden Bauabschnitt werden die Giebeleckpro- file, sowie die Dachstützen montiert. Achten Sie bitte darauf, dass bei Einfachtürmodellen keine Koppelstre- be (Nr.
-
Seite 34: Schritt 9: Giebeleckprofile
Schritt 9 - Giebeleckprofile Abb. zeigt DT Abb. zeigt DT Abb. zeigt DT 9040334 Bei ET nur 1 Stk! - Seite 35 Schritt 9 - Giebeleckprofile...
-
Seite 36: Schritt 10: Der First
Schritt 10 - First Abb. zeigt DT... -
Seite 37: Schritt 11: Montage Der Dachstreben
Schritt 11 - Montage der Dachstreben 9040198ET 9040204 DT 9040075 ET 9040068 DT 9040099 ET 9040082 DT ab Typ 22 SCHRITT 11 – Montage Dachstreben Im folgenden Bauabschnitt werden die Streben an den Dachflächen, zusammen mit den jeweils beiden Wind- verbänden montiert. - Seite 38 Schritt 11 - Montage der Dachstreben...
- Seite 39 Schritt 11 - Montage der Dachstreben...
- Seite 40 Schritt 11 - Montage der Dachstreben SCHRITT 12 - Einsetzen der Stegplatten Auf jede Plattenunterseite werden die mitgelieferten U-Profile aus Aluminium aufgebracht. Die Oberseite wird mit dem Alu- In den Folgenden Schritten, werden die Stegplatten Ihres minium Klebeband verschlossen (Ausgenommen Türplatten Gewächshauses vorbereitet und in den vorbereiteten Alumi- - hier nur Klebeband an Ober- und Unterseite).
-
Seite 41: Schritt 12: Einsetzen Der Stegplatten
Schritt 12 - Einsetzen der Stegplatten SCHRITT 12 - Einsetzen der Stegplatten Die Gummiprofile bringen Sie am Einfachsten an, indem Sie diese wie abgebildet umknicken und in das jeweilige Profil eindrücken. Die Montage kann je nach Belieben von Unten nach Oben oder umgekehrt erfolgen. Wir empfehlen, die Gummiprofile jeweils mit einer Über- länge von max. - Seite 42 Schritt 12 - Einsetzen der Stegplatten Stegplatten Giebel RW Stegplatten Giebel RW Hinweis Stegplatten Dach: Beim Verglasen der Dachflächen sollten Sie vorweg de- finieren, an welchen Feldern Sie die Fenster einsetzen möchten. Die Fensterflächen werden vorweg halbhoch verglast. Wir empfehlen die Fensteröffnungen nach Möglichkeit an der dem Wind abgewandten Seite anzubringen.
- Seite 43 Schritt 12 - Einsetzen der Stegplatten Stegplatten Giebel FW Stegplatten Frontwand Stegplatten Giebel FW Stegplatten Giebel FW...
-
Seite 44: Schritt 13: Fensteranschlag
Schritt 13 - Fensteranschlag SCHRITT 13 - FENSTERANSCHLAG 9040211 Im folgenden Bauabschnitt wird das Fensteranschlag- profil jeweils an den für die Fenster vorgesehenen Dach- M6 x 16 felder montiert. Hinweis: Die in Abbildung 1a abgebildete Schraube M6/16 wird 609622 nur auf einmal benötigt und daher nur einmal in den Schraubenkanal eingeführt. - Seite 45 Schritt 13 - Fensteranschlag Position: Mittig! Diese Schraube wird später zum Einhängen des Fensterauf- stellers benötigt! Gummiprofil halb...
-
Seite 46: Schritt 14: Fensterzusammen- Und Einbau
Schritt 14 - Fensterzusammen- und Einbau 9040228 9040242 ET 9040259 DT 9040235 9040310 SCHRITT 13 - Zusammen- und Einbau des Fensters Im folgenden Bauabschnitt wird das Fenster zusam- mengestellt. Hinweis: Die in Abbildung 1a abgebildete Mutter M6 wird nur einmal benötigt und daher nur einmal in den Wird nur auf einer Seite Schraubenkanal eingeführt. - Seite 47 Schritt 14 - Fensterzusammen- und Einbau Klebeband U-Profil 3x Gummiprofil halb...
- Seite 48 Schritt 14 - Fensterzusammen- und Einbau Einführen des Fensters in den First 9040501 9040501...
- Seite 49 Schritt 14 - Fensterzusammen- und Einbau M6 x 16 Autom. Fensteröffner Als sinnvolles Zubehör empfiehlt sich die Montage eines automatischen Fensteröffners. Dieser sorgt für sorgen- freie und optimale Durchlüftung Ihres Gewächshauses. Er schützt Ihre wertvollen Pflanzen vor Hitzestau im In- nenraum.
-
Seite 50: Schritt 15: Einbau Der Türschiene / Zusammenbau Der Tür
Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür SCHRITT 15 - Einbau der Türschiene / Einbau der Tür Im folgenden Bauabschnitt wird die Tür angebracht. Bitte beachten Sie, dass bei den Einfachtürmodellen 9040266 ET 9040266 DT die Türlaufschienen oben und unten einmal, bei den 9040266 ET Doppeltüren zweimal benötigt wird. - Seite 51 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür M6x8 9040280 ET 9040280 DT Türschiene unten Auf den folgenden Detailbilder sehen Sie, wie die Tür- schiene unten einhängt wird!
- Seite 52 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür 9040303 9040150 9040150 9040303...
- Seite 53 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür Türdichtung 9040396 Blechschraube 4,8x22...
- Seite 54 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür Klebeband oben Klebeband unten Einlegen der Stegplatten 9040327 Einlegen der Abschlussplatte Tür Gummi halb...
- Seite 55 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür Montage der Türrollen Einschieben der Tür...
- Seite 56 Schritt 15 - Einbau der Türschiene / Zusammenbau der Tür nur bei DT nur bei DT Schritt 15B – Türgriffe Mit dem Anbringen der Türgriffe Innen und Außen wird die Montage der Tür abgeschlossen. Hinweis: Bei der Montage der Türgriffe außen muss vorgebohrt werden! Bei Einfachtür: Bei der Montage der Türgriffe innen muss die Türdichtung an entsprechender Stelle ausge-...
- Seite 57 Schritt 15b - Einbau der Türschiene / Zusammenbau der Tür Rhombusschraube 9040358...
-
Seite 58: Schritt 16: Abschlussarbeiten
Schritt 16 - Abschlussarbeiten Schritt 16 – Abschlussarbeiten Bohrschraube 4,8x13 Zum Abschluss werden noch die Abdeckkappe First, die Regenabläufe links und rechts angebracht. Hinweis: Die Regenabläufe werden geschlossen gelie- fert – diese sind jedoch so ausgeformt, dass das Mit- telstück mit einem Schraubendreher vorsichtig durch- gestoßen werden kann, um das Wasser ablaufen zu lassen. - Seite 59 Schritt 16 - Abschlussarbeiten Blechschraube 3,5x25 3 mm Blechschraube 3,5x25 3 mm...
- Seite 60 WICHTIG!!! Sehr geehrter Kunde, um unsere Gewächshäuser im Bezug auf die Dachlasten nochmals zu verbessern, haben wir unser Produkt weiterentwickelt und jeweils in den Bereichen, wo bei den Häusern der First und die Regenrinnen geteilt sind mit zusätzlichen Knotenblechen versehen. Bitte montieren Sie diese Versteifungen wie folgt: Übersicht der Positionierung: Schritt 1...
