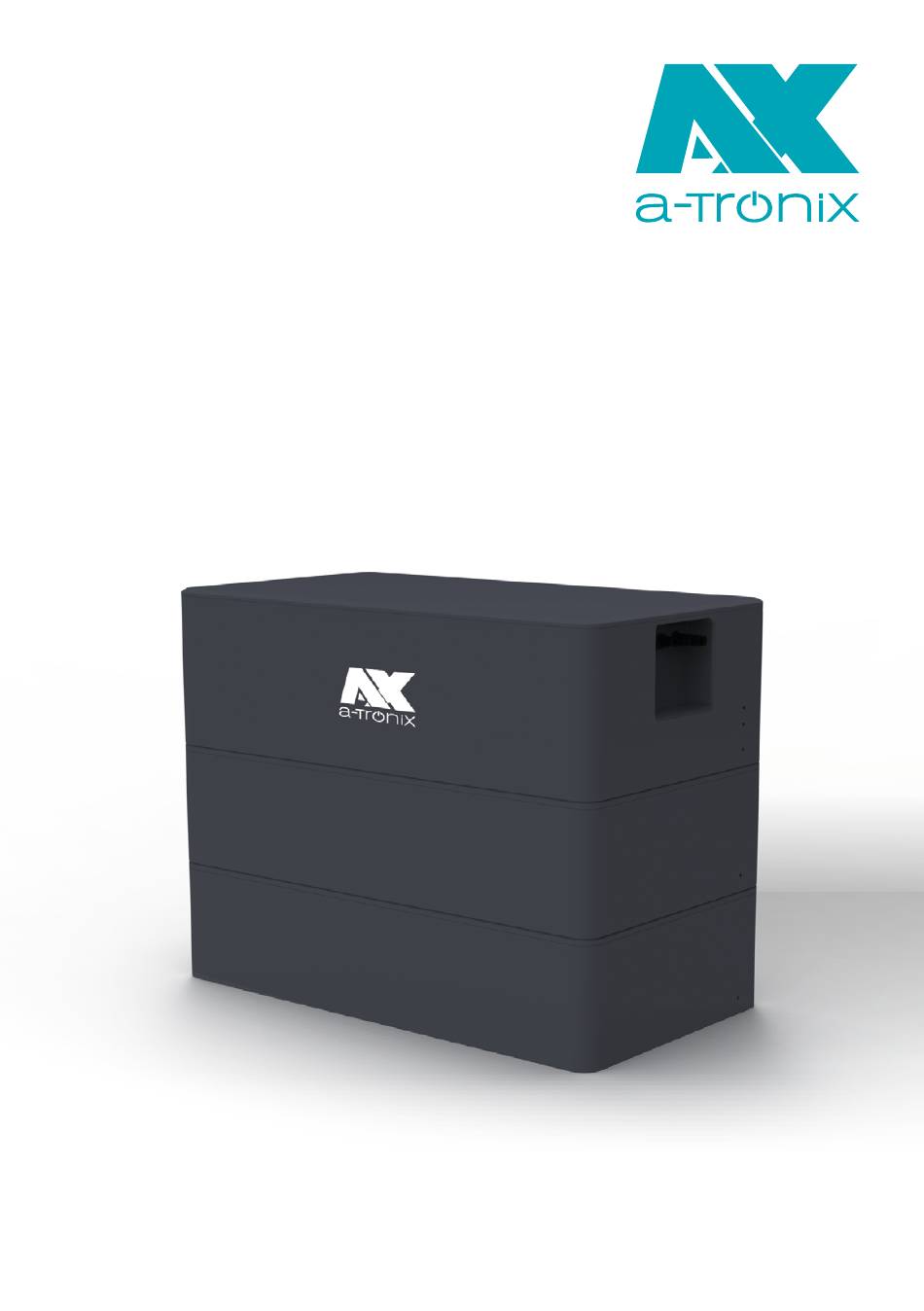

- Seite 1 AX 6KWH BAT ENERGIESPEICHER Installations- und Bedienungsanleitung AX 6kWh BAT-M AX 6kWh BAT-S atx055de0325...
-
Seite 2: Einleitung
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Einleitung Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de... -
Seite 3: Inhaltsverzeichnis
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Inhaltsübersicht Seite 1. HINWEISE ZU DIESEM HANDBUCH 1.1 Gültigkeitsbereich 1.2 Verwendete Symbole 2. SICHERHEIT 2.1 Handhabung 2.2 Installation 2.3 Montage 3. REAKTION AUF NOTFALLSITUATIONEN 4. PRODUKTINFORMATIONEN 5. PRODUKTMERKMALE 5.1 Merkmale des Batteriesystems 6. INSTALLATION 6.1 Artikel im Paket... -
Seite 4: Hinweise Zu Diesem Handbuch
1. Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich Dieses Dokument beschreibt die Installation, Inbetriebnahme, Wartung und Fehler- behebung der unten aufgeführten Hochspannungsbatterien: AX 6kWh BAT-M, AX 6kWh BAT-S HINWEIS: Die Batterien bestehen aus Lithium-Eisenphosphat-Zellen. Dieses Handbuch ist ausschließlich für qualifiziertes Fachpersonal be- stimmt. -
Seite 5: Installations- Und Bedienungsanleitung Ax 6Kwh Bat Energiespeicher
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Vor der Installation und dem Betrieb die Bedienungsanleitung lesen. Nicht mit Haushaltsmüll entsorgen. Gerät vor Wartungsarbeiten vom Netz trennen. Vorsichtsmaßnahmen für elektrostatisch empfindliche Bauteile beachten. PE-Leiteranschluss. Achtung, Energiespeicherung mit verzögerter Entladung. HINWEIS: Dieses Symbol weist auf wichtige Texte, Hinweise oder Tipps hin. -
Seite 6: Installation
überschreiten. • Unterschiedliche Batterietypen nicht mischen. • Batterie ordnungsgemäß erden. • Wartung und Reparaturen nur durch a-TroniX durchführen lassen. • Im Brandfall ausschließlich Pulverlöscher verwenden – keine Flüssiglöscher. • Nicht in der Nähe von Wasserquellen installieren. • In einer Umgebung mit geringer elektrostatischer Aufladung betreiben. -
Seite 7: Reaktion Auf Notfallsituationen
Daher ist darauf zu achten, dass sie nicht nass werden. Falls die Batterie ganz oder teilweise unter Wasser steht, versuchen Sie nicht, sie zu öffnen. Wenden Sie sich an eine autorisierte Fachkraft oder an a-TroniX für weitere Anweisungen. atx055de0325 Seite 7... -
Seite 8: Produktinformationen
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 4. Produktinformationen 1. BAT-S ist das Batteriemodul (Slave) 2. BAT-M ist der Master inklusive eines Batteriemoduls. 3. Stellen Sie sicher, dass jedes System nur ein BAT-M, sowie max. 6 BAT-S Module hat. Spezifikation... - Seite 9 Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Spezifikation AX30kWh BAT AX36kWh BAT AX42kWh BAT Artikelnummer 9896142 9896143 9896144 Elektrische Eigenschaften Batterie Typ LiFePO4 Prismatische Zellen 1x AX 6kWh BAT-M Batterie Master Art. Nr. 9896134 Batterie Module 4x AX 6kWh 5x AX 6kWh 6x AX 6kWh Batterie Slave Art.
-
Seite 10: Produktmerkmale
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 5. Produktmerkmale 5.1 Merkmale des Batteriesystems Die Batterien sind mit mehreren Schutzsystemen ausgestattet, um den sicheren Be- trieb des Systems zu gewährleisten. Zu den Schutzsystemen gehören unter anderem: • Wechselrichter-Schnittstellen-Schutz: Überspannung, Überstrom, externer Kurzschluss, falsche Polarität, Erdungsfehler, Übertemperatur, Einschaltstrom... -
Seite 11: Bms-Status-Led Und Soc-Led
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Rechts DC OUT - DC OUT + Handgriff Befestigungsloch für die Halterung Erdungspunkt DC-Schalter Netzschalter, Schalter für Lade- und Entladekreis der Batterie. DC OUT + Verbindung mit BAT + des Wechselrichters. DC OUT - Verbindung mit BAT - des Wechselrichters. -
Seite 12: Installation
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6. Installation 6.1 Artikel im Paket Bitte überprüfen Sie, ob die folgenden Artikel im Paket enthalten sind: Für AX 6kWh BAT-S Artikel Quick Installation Guide Befestigungsschrauben-Set & Bedienungs- anleitung Quick Installation Guide & Bedienungsanleitung Für AX 6kWh BAT-M... -
Seite 13: Abstand
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6.2 Abstand HINWEIS: Achten Sie darauf, einen Abstand von mindestens 300 mm einzuhalten. Ein Abstand von mindestens 300 mm muss rund um das Batteriepack ein- gehalten werden, um eine ordnungsgemäße Kühlung zu gewährleisten. -
Seite 14: Werkzeuge
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6.3 Werkzeuge Für die Installation der a-TroniX AX 6kWh BAT-M (Master) und a-TroniX 6kWh BAT-S (Slave) Speichermodule werden folgende Werkzeuge benötigt: Crimpzange Sicherheitsschuhe Multimeter Magnetischer Kreuzschlitz- Schraubendreher Sicherheits- Schutzbrille Zange Kabelbinder handschuhe Bohrhammer mit Wasserwaage Maßband... -
Seite 15: Installationsschritte
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6.4 Installationsschritte Schritt 1: Installieren Sie ein BAT-S mit vier Fußstützen (Artikel E) und stellen Sie es auf den Boden. Passen Sie es an die horizontale Ebene an. Nach der Installation der Fuß- stützen verwenden Sie eine Schienenwaage, um die Ebenheit zu überprüfen. - Seite 16 Seiten der Batterie. Schritt 5: Markieren Sie die Wand durch das Loch des Befestigungswinkels. Schritt 6: Entfernen Sie den AX 6kWh BAT-M und bohren Sie mit dem Bohrhammer die Löcher mindestens 50mm tief. Anschließend setzen Sie die Dübel ein. Seite 16 atx055de0325...
- Seite 17 Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Schritt 7: Nachdem Sie den AX BAT-M wieder aufgesetzt haben, fixieren Sie die Batterie an der Wand. Schritt 8: Befestigen Sie mit Hilfe des Montageschraubenpaketes beide Seiten der Batterie. Die Installation ist abgeschlossen.
-
Seite 18: Verdrahtungsschritte
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6.5 Verdrahtungsschritte Schließen Sie den Wechselricher an und stellen Sie sicher, dass die Verdrahtungs- position korrekt ist, wie im unterstehenden Bild gezeigt. Für den Außeneinsatz verwenden Sie bitte Artikel L und verfahren Sie wie folgt:... - Seite 19 Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Hinweis: Standard-Kabelbaum PIN zu PIN CONN 1 PIN CONN 2 PIN Funktionsdefinitionen A-Start BMS-CANL BMS-CANH BMS-CANH BMS-CANL PIN Zuordnungen Vorderansicht Schließen Sie das Erdungskabel an. Die Abbildung ist unten dargestellt. DC OUT- BMS COM...
-
Seite 20: System Betrieb
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 6.6 System Betrieb System Start Up Wenn der Wechselrichter mit der PV-Anlage und dem Netz verbunden ist und bei- de normal betrieben werden, schalten Sie den DC-Schalter der Batterie ein. Drü- cken Sie den POWER-Schalter und halten ihn für 3 Sekunden gedrückt, und lassen Sie ihn dann wieder los. -
Seite 21: Inbetriebnahme
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 7. Inbetriebnahme Die Betriebsstatusanzeige auf der linken Seite des Batteriepacks zeigt den Be- triebszustand an. Grüne LED Rote LED Batteriestatus Ein für 0,5s, Aus für 0,5s Ein für 0,5s, Aus für 0,5s Startvorgang läuft Ein für 0,1s, Aus für 0,1s... - Seite 22 Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher Störung LED Status LED SOC Unterspannungsfehler • ■ Überspannungsfehler • ■ Übertemperaturfehler • • ■ Untertemperaturfehler • ■ Entladestrom zu hoch • • ■ Ladestrom zu hoch • • ■ Warm up Schalter festgesetzt •...
-
Seite 23: Ausschlüsse
• Höhere Gewalt (z. B. Blitzschlag, Sturm, Überschwemmung, Feuer, Erdbeben usw.). Es gibt keine weiteren, weder stillschweigenden noch ausdrücklichen, Garantien über die hier festgelegten hinaus. a-TroniX übernimmt keine Haftung für Folge- schäden oder indirekte Schäden, die im Zusammenhang mit den Produktspezi- fikationen, der Batterie oder dem Batteriepack entstehen. -
Seite 24: Fehlerbehebung Und Wartung
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 9. Fehlerbehebung und Wartung 9.1 Wartung Überprüfen Sie regelmäßig, ob die Betriebsumgebung der Batterie den An- forderungen entspricht. Der Installationsort sollte weit entfernt von Wärme- quellen sein. Das Batterie-Modul sollte in einer Umgebung mit einem Temperaturbereich von -20°C bis +55°C gelagert werden und regelmäßig gemäß... -
Seite 25: Fehlerbehebung
Installations- und Bedienungsanleitung AX 6kWh BAT Energiespeicher 9.2 Fehlerbehebung Wenn die rote/grüne LED auf dem Panel blinkt oder dauerhaft leuchtet, bedeutet dies nicht, dass das BAT abnormal ist, es könnte sich lediglich um einen Alarm oder eine Schutzmaßnahme handeln. Bitte überprüfen Sie die „LED-Statusanzeigen“... - Seite 26 Please contact us if you have any questions! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Phone +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
