Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
Elektronik-Thermostatbatterie
Electronic thermostatic mixer
Mitigeur thermostatique électronique
Batería de termostato con sistema
Miscelatore termostatico-elettronico
Elektronische thermostaatmeng-
Elektroniczna bateria termostat
Elektroninen termostaattihana
electrónico
kraan
Werbung
Verwandte Anleitungen für KWC F5ET2014
Inhaltszusammenfassung für KWC F5ET2014

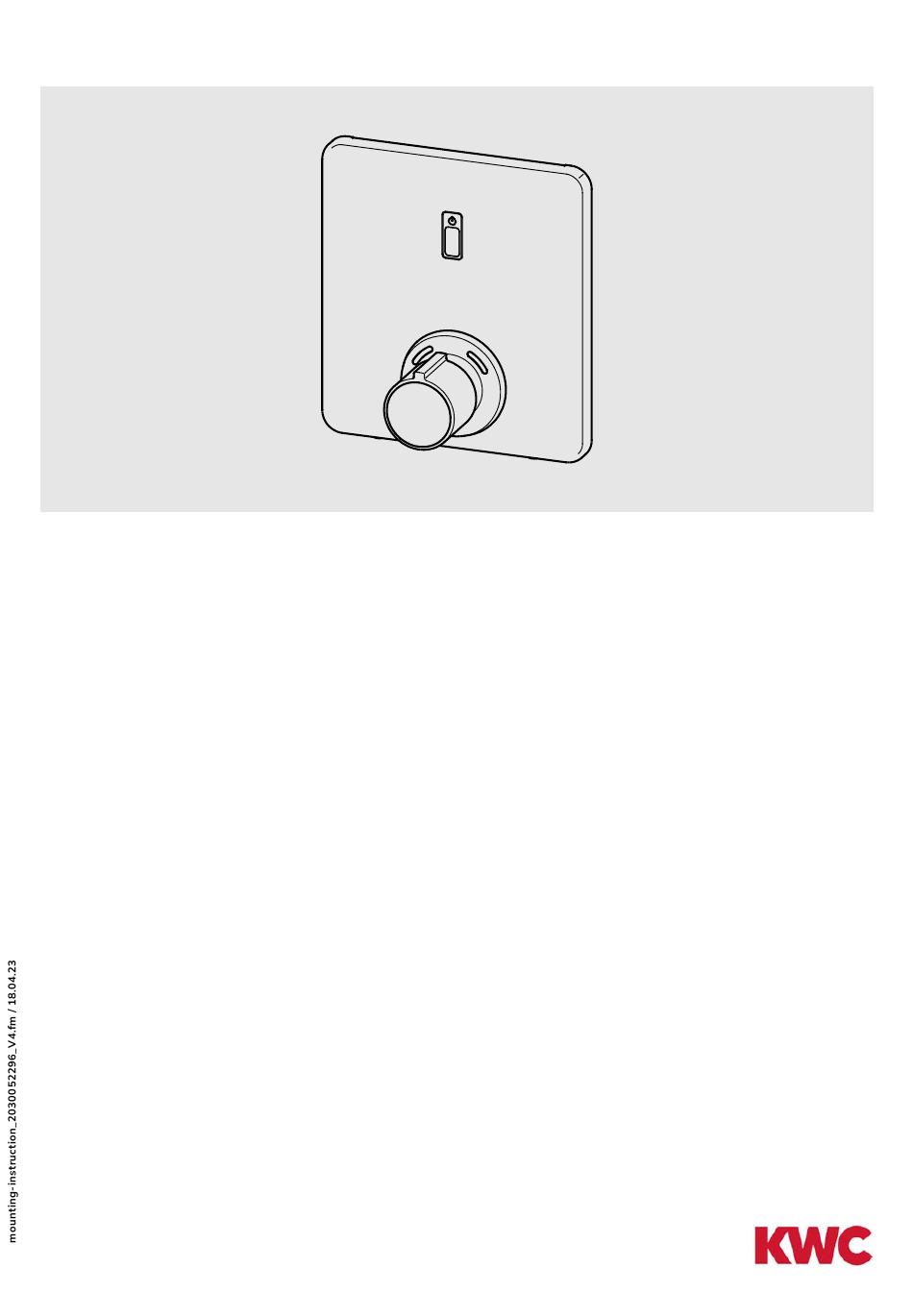

- Seite 1 F5ET2014 2030052179 Montage- und Betriebsanleitung Elektronik-Thermostatbatterie Installation and operating instructions Electronic thermostatic mixer Notice de montage et de mise en service Mitigeur thermostatique électronique Instrucciones de montaje y servicio Batería de termostato con sistema electrónico Istruzioni per il montaggio e l'uso...
- Seite 2 - 2 -...
- Seite 3 - 3 -...
- Seite 4 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► All work must be carried out in a ► Alle Arbeiten im spannungsfreien Zustand de-energised state. durchführen. ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ►...
- Seite 5 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Wszystkie prace przeprowadzać po ► Genomför alla arbeten i spänningslöst odłączeniu zasilania elektrycznego. tillstånd. ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! zabezpieczenie przed poparzeniem! ►...
- Seite 6 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Effectuez tous les travaux quand le ► Veškeré práce vykonávejte ve stavu dispositif est hors tension. bez napětí. ► Rincer les conduites avant d’installer ! ►...
- Seite 7 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► Todos los trabajos deben realizarse con la ► Kaikki työt on tehtävä jännitteettömälle tensión de alimentación desconectada. järjestelmälle. ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ►...
- Seite 8 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Eseguire tutti i lavori fuori tensione. ► Выполняйте все работы при ► Sciacquare le tubazioni prima di installare! отключенном напряжении. ► A montaggio avvenuto impostare la ►...
- Seite 9 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Alle werkzaamheden in spanningsloze toestand uitvoeren. ► Voor installatie buisleidingen spoelen! ► Na de montage de beveiliging tegen verbranding door te heet weter instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
- Seite 10 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 2,5 mm 30 mm 3 mm 32 mm 5 mm 3 mm - 10 -...
- Seite 11 - 11 -...
- Seite 12 - 12 -...
- Seite 13 1: Black 1: Czarny 2: Red 2: Czerwony 1: Schwarz 1: Svart 2: Rot 2: Röd 1: Noir 1: černá 2: Rouge 2: Červený 1: Negro 1: Musta 2: Rojo 2: Punainen 1: Nero 1: черный 2: Rosso 2: красный 1: Zwart 2: Rood - 13 -...
- Seite 14 - 14 -...
- Seite 15 - 15 -...
- Seite 16 – > 43 °C - 16 -...
- Seite 17 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento 5 - 60 s 5 – 10 - 17 -...
- Seite 18 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить...
- Seite 19 3 mm 2,5 mm – - 19 -...
- Seite 20 - 20 -...
- Seite 21 60 s 24 h 30 s - 21 -...
- Seite 22 >12 s - 22 -...
- Seite 23 1 Nm - 23 -...
- Seite 24 Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 2,5 mm > 43 °C - 24 -...
- Seite 25 > 70 °C > 70 °C 5 – 10 < 43 °C > 43 °C 5 – 10 - 25 -...
- Seite 26 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
- Seite 27 Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 30 s 1 –...
- Seite 28 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Seite 29 1 – 255 h 1 – 255 s - 29 -...
- Seite 30 Reinigungsabschaltung einstellen EN Set the range NL Actieradius instellen CS Nastavení dosahu FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений IT Impostare la portata 1 min 1 –...
- Seite 31 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
- Seite 32 2,5 mm 2,5 mm - 32 -...
- Seite 33 < 43 °C > 43 °C 5 – 10 1 Nm - 33 -...
- Seite 34 10. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 34 -...
- Seite 35 11. Abdeckplatte abnehmen EN Remove the cover plate NL Afdekplaat weghalen CS Sejmutí krycí desky FR Retrait de la plaque de PL Zdejmowanie płytki maskującej FI Peitelevyn irrottaminen protection SV Avlägsna täckplattan RU Демонтаж крышки ES Retirar la placa cobertora IT Rimozione della piastrina di copertura 2,5 mm 3 mm...
- Seite 36 - 36 -...
- Seite 37 12. Abdeckplatte montieren EN Install the cover plate NL Afdekplaat monteren CS Montáž krycí desky FR Montage de la plaque de PL Montaż płytki maskującej FI Peitelevyn asennus protection SV Montera täckplattan RU Установка крышки ES Montar la placa cobertora IT Montaggio della piastrina di copertura 2,5 mm 5 mm...
- Seite 38 - 38 -...
- Seite 39 1 Nm 13. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 30 mm 3 mm 32 mm - 39 -...
- Seite 40 - 40 -...
- Seite 41 - 41 -...
- Seite 42 14. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica...
- Seite 43 4 mm – > 43 °C - 43 -...
- Seite 44 15. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Seite 45 16. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 5 mm...
- Seite 46 17. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – – - 46 -...
- Seite 47 18. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 2030003258 ..EAQLT0002 2 ..2030047082 ASXT9003 3 ..2030003296 EAQLT0003 4 ..
- Seite 48 19. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1 ..2030036654 ACEX9005 2 ..2030036849 ACEX9004 3 ..2030047203 ACXX9003 4 ..2000106163 EPRTR0007 5 ..2000104471 ZAQUA061 6 ..
- Seite 49 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 49 -...
- Seite 50 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 50 -...
- Seite 51 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 51 -...
