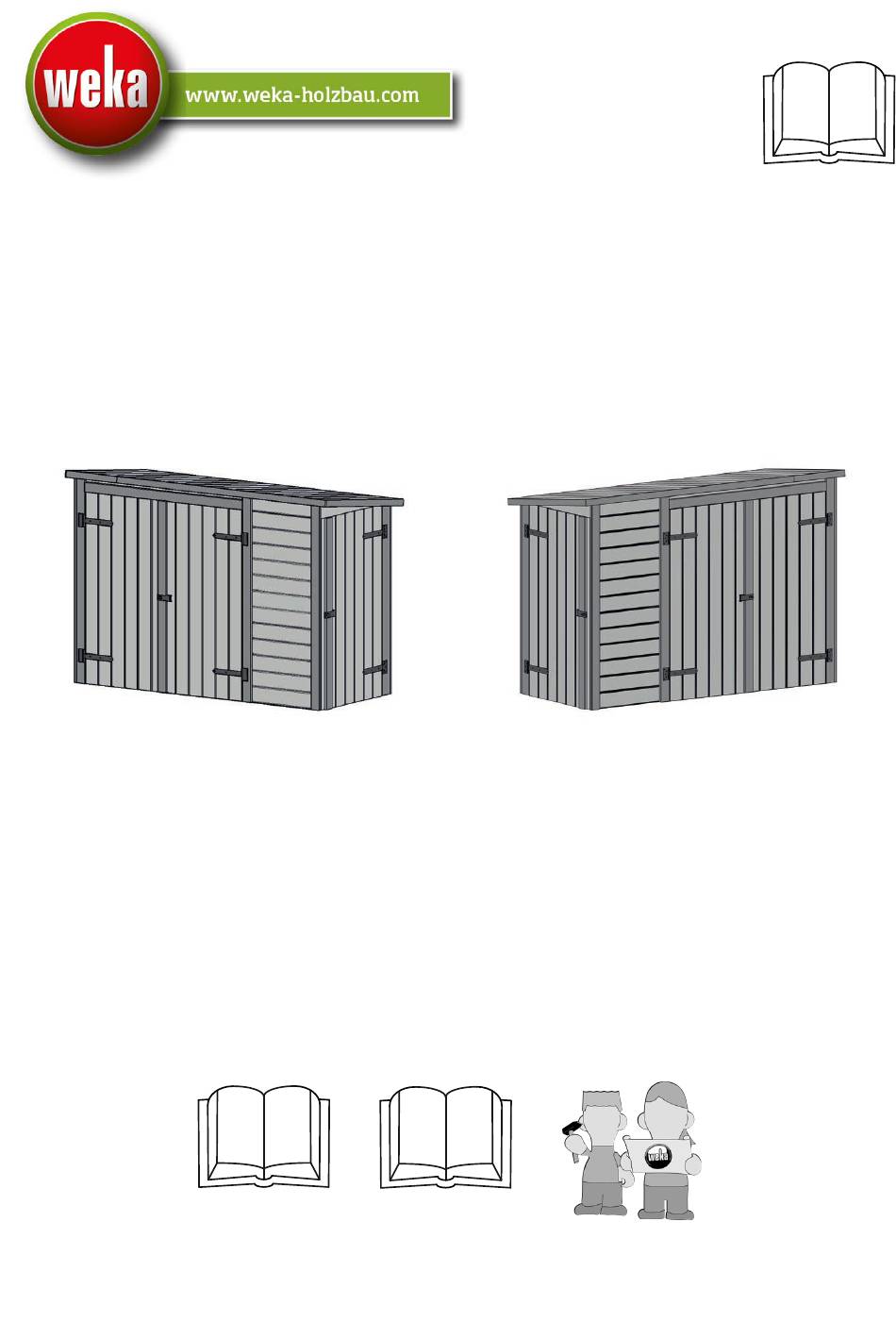

- Seite 1 MULTIBOX 367 Art.-Nr.: 367.2007.10010 Art.-Nr.: 367.2007.16010 Montage-, Bedienungs- und Wartungsanleitung 800.0286.07.45 800.0286.20.02 Stand: 2422...
- Seite 2 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 R002.0660.1928 40/40/1928 R002.0660.0800 40/40/800 R002.0660.0720 40/40/720 R002.0015.2050 R212.0015.2050 21/121/2050 R002.0015.0800 R212.0015.0800 21/121/800 R002.0015.0640 R212.0015.0640 21/121/640 G229.01.0020 G229.212.0020 21/113/2050 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 3 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 G227.01.0405 G227.212.0005 21/113/800 G227.01.0405 G227.212.0006 21/113/800 G367.01.0009 21/70/1356 G367.01.0013 21/49/1356 R002.0087.0950 18,5/121/950 R002.0400.1825 R010.0400.1825 11/58/1825 R002.0425.1810 R010.0425.1810 18,5/70/1810 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 4 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 R002.0540.1850 R010.0540.1850 18,5/96/1850 G367.01.0014 G367.10.0003 18,5/116/842 R002.0530.1775 R010.0530.1775 15/45/1775 R002.0006.1435 19/121/1435 G367.01.0010 19/110/1435 R002.0196.1810 34/34/1810 G367.01.0003 34/34/220 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 5 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 B367.02.0001 B367.212.0001 39,5/665/1355 G367.01.0011 18/495/800 G367.01.0012 18/800/1439 G105.01.0006 28/60/300 100.1000.01.25 2,5 m² Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 6 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 K001.8050.0004 5,0 x 80 K001.6040.0004 4,0 x 60 K001.4040.0004 4,0 x 40 K001.3030.0004 3,0 x 30 K001.1635.0004 3,5 x 16 K010.5022.0001 2,2 x 55 K010.3016.0001 2,0 x 13 Technische Änderungen vorbehalten! ©...
- Seite 7 Anzahl ( Stück ) Abmessung Bild ( mm ) 2007.10010 2007.16010 K005.5006.0001 M6 x 50 K005.8006.0001 M6 x 80 K020.6400.0001 K067.0250.0001 2/85/295 K065.9000.0001 40/40 K050.5010.0001 50/100 K031.5050.0001 50/50/40 K002.2050.0004 3,5 x 20 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 8 5,0 x 80 90° 90° 90° 90° Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 9 4,0 x 40 3x M3 6x M3 =2cm Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 10 4,0 x 60 4,0 x 40 6x M2 5x M3 6x M3 2x M3 2x M3 2x M3 Die oberen Wandbohlen werden nur vorübergehend als Montagehilfe befestigt ( Abb.3), später wieder abgenommen und an anderer Stelle montiert. (Abb.5) Technische Änderungen vorbehalten! ©...
- Seite 11 4,0 x 60 4,0 x 40 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 12 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 13 5,0 x 80 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 6x M3 6x M3 6x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 14 =18cm Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 15 4,0 x 60 3,0 x 30 4,0 x 40 2x M3 2x M3 20 -180 2x M3 2x M3 2x M3 2x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 16 50/50/40 3,5 x 16 3,5 x 20 M14 + Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 17 4,0 x 40 3,0 x 30 5x M4 6x M3 =15cm Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 18 4,0 x 40 3,0 x 30 6x M4 6x M3 6x M3 6x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 19 3,0 x 30 5x M4 5x M4 5x M4 5x M4 =18cm Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 20 2,2 x 55 2x M6 2x M6 2x M6 2x M6 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 21 2,0 x 13 4,0 x 40 3,0 x 30 3x M3 5x M3 7x M3 3x M4 5x M3 7x M4 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 22 85/295 M6 x 50 4,0 x 40 40/40 M6 x 80 3,5 x 16 3,0 x 30 3x M4 3x M4 3x M4 3x M4 / M9 6x M3 + M10 + M10 7x M5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 23 4,0 x 40 3,5 x 16 50 x 100 3,0 x 30 4x M3 16.1 16.2 4x M3 4x M4 6x M5 6x M5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 24 Notizen WEKA Holzbau GmbH Johannesstr. 16, 17034 Neubrandenburg Tel.: +49 (0)395 42908-0 Fax: +49 (0)395 42908-83 Mail: info@weka-holzbau.com Web: www.weka-holzbau.com MA Art.-Nr.: 800.0286.07.45 Technische Änderungen vorbehalten! © Copyright HRB 3662...
