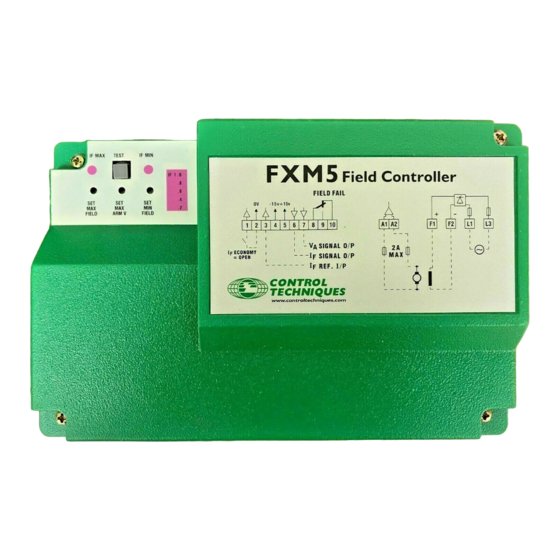

Control Techniques FXM5 Betriebsanleitung
Feldregler für gleichstrommotoren bis 10/20a
Inhaltszusammenfassung für Control Techniques FXM5
- Seite 1 Betriebsanleitung Feldregler FXM5 für Gleichstrommotoren Feldstrom bis 10/20A Artikelnummer 0173-0311...
-
Seite 2: Sicherheitshinweise
Betriebsanleitung FXM5 Sicherheitshinweise 1. Allgemein Während des Betriebes haben die Stromrichter unter Umständen spannungsführende, blanke, gegebenenfalls auch bewegliche oder rotierende Teile sowie heiße Oberflächen. Bei unzulässigem Entfernen der erforderlichen Abdeckung, bei unsachgemäßem Einsatz, bei falscher Installation oder Bedienung, besteht die Gefahr von Tod oder schweren gesundheitlichen oder materiellen Schäden. - Seite 3 Geräteteile und Leitungsanschlüsse wegen möglicherweise aufgeladener Kondensatoren nicht sofort berührt werden. Hierzu sind die entsprechenden Hinweisschilder auf dem Stromrichter zu beachten. Während des Betriebes sind alle Abdeckungen und Türen geschlossen halten. Copyright © Control Techniques GmbH Artikelnummer: 0173 - 0311...
-
Seite 4: Inhaltsverzeichnis
3 Mechanische Installation ........7 4 Feldstromistwert Skalierung ........8 5 FXM5 Verwendung mit MENTOR II ...... 11 5.1 MENTOR II ab M350 ( R ) : ............12 5.2 MENTOR II bis M210 ( R ) : ............12 5.3 Anschluß... -
Seite 5: Einleitung
Betriebsanleitung FXM5 1 Einleitung Der Feldregler FXM5 ist für die Regelung des Feldes von Gleichstrommotoren bis zu einem Feldstrom von 20 A konzipiert. Der FXM5 kann in verschiedene Arten der Feldregelung betrieben werden : • Konstanter Feldstrom • Automatische Feldschwächung (konstante Leistung) •... -
Seite 6: Technische Daten
Betriebsanleitung FXM5 2 Technische Daten Netzspannung : Einphasen - Wechselspannung 50 Hz - 220V / 254V ±10%; 380V / 440V ±10% 60 Hz - 220V / 254V ±10%; 460V / 480V ±10% Ankerspannungs - Rückführung : 220V bis 600V Gleichspannung. Der Anschluß muß mit externen Sicherungen ( 2 A ) geschützt werden. -
Seite 7: Mechanische Installation
Betriebsanleitung FXM5 3 Mechanische Installation Der FXM5 Feldregler muß mit den beiden Halterungen fest an einer senkrech- ten Fläche montiert werden. Um das freie Zirkulieren der Kühlluft sicherzustellen, ist der FXM5 so anzubrin- gen, daß die Rippen des Kühlkörpers senkrecht ausgerichtet sind. Dabei muß... -
Seite 8: Feldstromistwert Skalierung
Position der Steckbrücke LK1 und der Anzahl der Windungen durch den Stromwandler. Zusätzlich muß, wenn der FXM5 mit einem MENTOR II über das Flachband- kabel verbunden ist (siehe Pkt. 5, “FXM5 Verwendung mit MENTOR II”), der Parameter #06.11 im MENTOR II eingestellt werden. - Seite 9 Betriebsanleitung FXM5 Die notwendigen Einstellungen sind in der folgenden Tabelle dargestellt : Maximalstrom #06.11 Windungen durch Stromwandler LK1 auf 20/Np LK1 auf 15/Np X = Steckbrücke gesteckt Wichtig : Bitte achten Sie darauf, daß das Kabel in der richtigen Richtung durch den Stromwandler durchgeführt wird.
-
Seite 10: Maximale Feldspannung
Windungen durch den Stromwandler möglich sind. 4.1 Maximale Feldspannung : Der FXM5 ist ein reiner Stromregler, somit kann auch nur der Feldstrom eingestellt werden. Die Feldspannung ergibt sich aus dem eingestellten Strom und dem ohmschen Widerstand der Feldwicklung. Die sich dann ergebende Spannung kann in Grenzen von den Werten auf dem Leistungsschild des Motors abweichen. -
Seite 11: Fxm5 Verwendung Mit Mentor Ii
Die kleineren Typen bis M210 ( R ) sind schon mit dem Feldregler MDA 3 ausgerüstet (max. Feldstrom 8A), der im Gerät integriert ist. Verbindungskabel zwischen MENTOR II und FXM5 : Die Verbindung zwischen FXM5 und MENTOR II erfolgt über ein 10 poliges Flachbandkabel. Die Anschlußbelegung ist 1:1 :... -
Seite 12: Mentor Ii Ab M350 ( R )
Anschluß Flachbandkabel ab M350 ( R ) 5.2 MENTOR II bis M210 ( R ) : Wird gewünscht, den FXM5 auch an einen kleineren MENTOR II anzuschlie- ßen, muß vorher das Flachbandkabel des eingebauten Feldreglers MDA3, ausgesteckt werden. Der Stecker befindet sich bei den kleineren Geräten auf der MDA75 und ist mit PL16 bezeichnet. -
Seite 13: Anschluß Fxm5
Betriebsanleitung FXM5 5.3 Anschluß FXM5 Der Stecker für das Flachbandkabel (Verbindung zum MENTORII) auf dem FXM5 ist mit PL1 bezeichnet. Abbildung 5 Lage der wichtigsten Bauteile auf dem FXM5 Abbildung 6 Externe Anzeigen und Potentiometer bei geschlossener Abdeckung... -
Seite 14: Leistungsanschlüsse Fxm5
L1 des FXM5 muß auf der selben Phase angeschlossen werden, wie E1 des MENTOR II und L3 des FXM5 auf der selben Phase wie E3 des MENTOR II. Der Aufdruck L1 und L3 auf der Leiterkarte des FXM5 ist korrekt. Der Aufdruck auf dem Deckel des FXM5 zeigt nur eine schematische Darstellung und nicht die genaue Position. -
Seite 15: Steueranschlüsse Fxm5
Stromistwert muß korrekt durchgeführt werden (siehe Pkt 4). 5.6 Einstellung der Feldstromregelung : Die Einstellung des FXM5 erfolgt in dieser Betriebsart über das MENÜ 6 des MENTOR II. Zuerst muß aber unbedingt die Feldstromistwert Skalierung auf den maximalen Feldstrom durchgeführt werden (Pkt. -
Seite 16: Parametereinstellung Für Kombinierte Anker - Feldregelung
Betriebsanleitung FXM5 • #06.13 = 1 Freigabe der Feldregelung Wenn der Feldstrom unstabil schwingt, kann über drei Parameter die Verstär- kung des Feldregelkreises verändert werden : • #06.16 = 1 Verstärkung x 2 Ein • #06.23 = 1 Feldregler Verstärkung, Reduzierung um Faktor 2 •... - Seite 17 12,7 A Ablösepunkt = bei 350V minimaler Feldstrom = 8,3 A Feldstromistwertskalierung : Windungen durch Stromwandler Steckbrücke LK1 auf FXM5 = 15/Np Maximaler Feldstrom, #06.11 = 13 (13A) Feldstromsollwert : Feldstromobergrenze, #06.08 = 977 (für 12,7A) Feldstromuntergrenze, #06.10 = 638 (für 8,3A)
-
Seite 18: Fxm5 Verwendung Als Eigenständiges Gerät
Mit RV2, den gewünschten Feldstrom einstellen (rechter Anschlag maximaler Feldstrom). Um eine Stromsparschaltung zu realisieren, muß zunächst der reduzierte Feldstrom eingestellt werden. Dazu den Knopf “Test” auf dem FXM5 drücken und den gewünschten reduzierten Feldstrom über RV3 einstellen (rechter Anschlag 0A Feldstrom). -
Seite 19: Feldstromüberwachung
Leistungsabgabe. Ankerspannungsrückführung Die Ankerspannung muß über Sicherungen von maximal 2A an A1 und A2 des FXM5 angeschlossen werden (Abb.9). Über LK2 auf dem FXM5, den Spannungsbereich vorwählen, entweder Anker- spannung <470V oder >470V. Die maximale Ankerspannung darf 600V betragen. -
Seite 20: Einstellung Feldstrom
Mit RV3 den minimalen Feldstrom einstellen, der Feldstrom, der bei maximaler Feldschwächung fließen soll. Dazu den Knopf “Test” auf dem FXM5 drücken und während der Einstel- lung gedrückt halten (LED2 muß aufleuchten). Den gewünschten redu- zierten Feldstrom über RV3 einstellen (rechter Anschlag 0A Feldstrom). -
Seite 21: Regelung Des Feldstromes Durch Einen Externen Sollwert
Abbildung 11 Hier kann jetzt der Feldstrom über eine externe Sollwertspannung geregelt werden. Die Lötbrücke LK4 auf dem FXM5 muß aufgetrennt werden. Diese Brücke befindet sich in der Nähe der Klemmleiste TB1, an der linken oberen Ecke des Relais RL1X (Abb.5). -
Seite 22: Netzdrosseln, Netzfilter
Betriebsanleitung FXM5 Zunächst Feldstromistwertskalierung auf maximalen Feldstrom durchführen (Pkt. 4). Die Potentiometer haben dann keinen Einfluß mehr. Über die externe Sollwert- spannung kann der Feldstrom zwischen 0 und maximalem Strom eingestellt werden : 0V Sollwert, entspricht 0A Feldstrom -10V Sollwert, entspricht maximalem Feldstrom 7 Netzdrosseln, Netzfilter Um die Störungen der Netzversorgung, die bei jedem Thyristorgerät entstehen,... -
Seite 23: Prinzipschaltbild Fxm5
Betriebsanleitung FXM5 8 Prinzipschaltbild FXM5... - Seite 24 Betriebsanleitung Mentor II...
