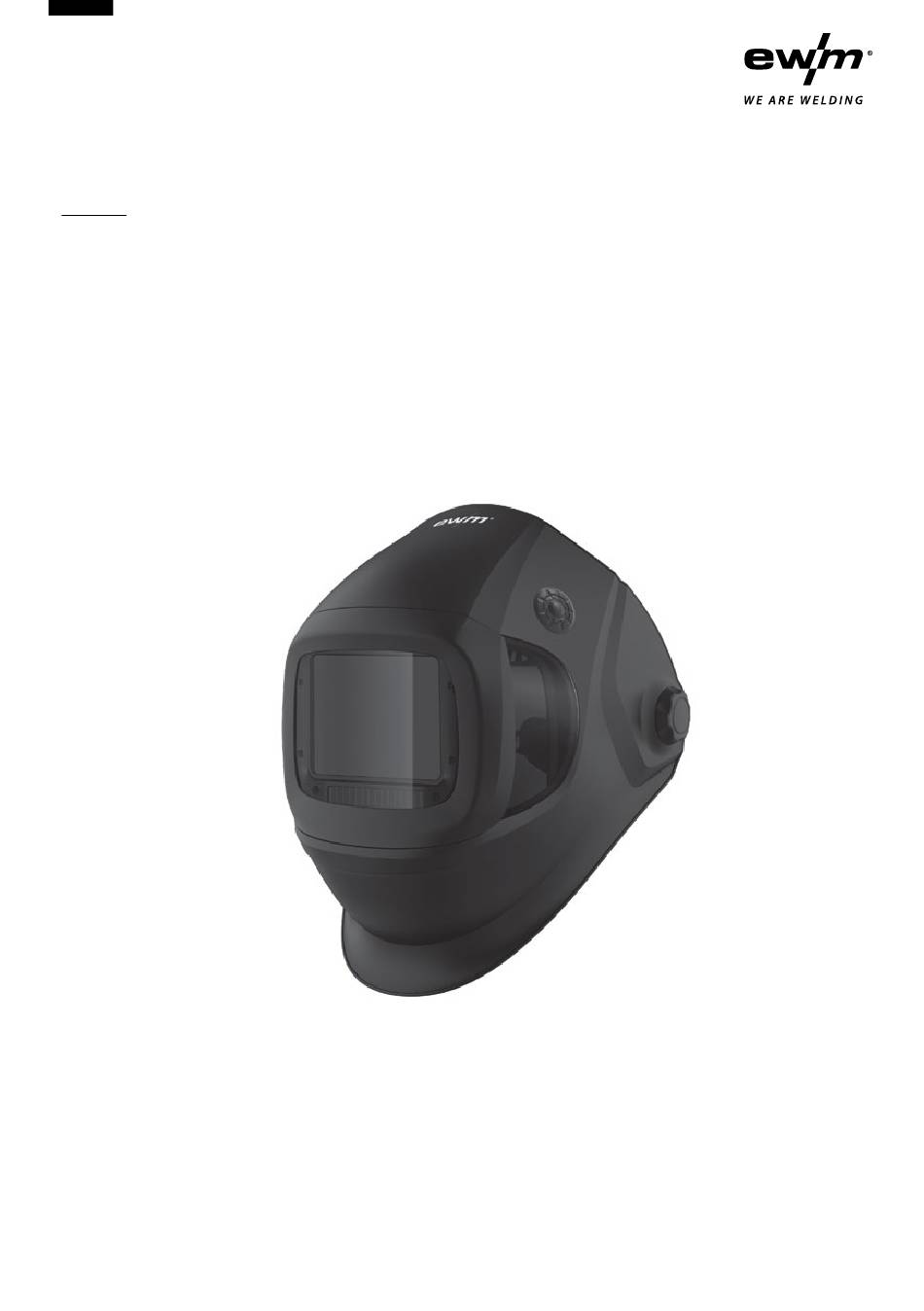

- Seite 1 SCHWEISSHELM MIT AUTOMATISCHER VERDUNKELUNG – BETRIEBSANLEITUNG POWERSHIELD GUARDIAN ECLIPSE www.ewm-group.com...
- Seite 3 Gas- und Laserschweißen. Die Nutzung des Produkts für diese Anwendungen kann zu dauerhaften Augenverletzungen und Sehkraftverlust führen. • Prüfen Sie den kompletten Powershield Guardian ECLIPSE vor jeder Nutzung sorgfältig. Ge- rissene, löchrige oder zerkratzte Filterkassetten oder Schutzplatten können die Sicht beein- trächtigen und den Schutz erheblich verringern.
- Seite 4 • Entfernen Sie vor der Nutzung alle Schutzfolien vom Helm. • Verwenden Sie die Blendschutzkassette nur bei Temperaturen zwischen -10 °C (14 °F) und +55 °C (131 °F). Wenn die Kassette außerhalb dieses Bereichs verwendet wird, funktioniert sie möglicherweise nicht wie vorgesehen und es kann zu dauerhaften Augenverletzungen und Sehkraftverlust kommen.
-
Seite 5: Beschreibung
398-018032-00000 Weiches Polster 2.2 Verwendungszweck Der Powershield Guardian Eclipse wurde entwickelt, um die Augen des Trägers vor schäd- licher Strahlung zu schützen, einschließlich sichtbarem Licht, ultravioletter Strahlung (UV) und Infrarotstrahlung (IR), die bei bestimmten Lichtbogen-, Plasma- und Gasschweiß-/ Schneidverfahren entsteht, wenn er gemäß dieser Betriebsanleitung verwendet wird. -
Seite 6: Vorbereitungen Vor Der Nutzung
• MAG • Schleifen • Plasmaschneiden Der Powershield Guardian Eclipse ermöglicht es Schweißern, ihre Arbeit während des Einrichtens, während der Schweißarbeiten und danach klar und sicher zu sehen, ohne dass das Schutzschild oder die Kassette manuell angehoben werden muss. 3. GEBRAUCHSHINWEISE 3.1 Vorbereitungen vor der Nutzung... -
Seite 7: Funktion Der Blendschutzkassette
3.2 Funktion der Blendschutzkassette 1. Schutzstufe (Abb. B-5) Die folgenden Bereiche sind voreingestellt: • Schleifmodus: Verdunkelungsstufe 3 (kann nicht geändert werden) • Schneidemodus: Verdunkelungsstufen 5 bis 8 • Schweißmodus: Verdunkelungsstufen 9 bis 13 2. Empfindlichkeit (Abb. B-6) Die Empfindlichkeit des Sensors kann an eine Vielzahl von Schweißverfahren und Arbeitsplatz- bedingungen angepasst werden. -
Seite 8: Einstellungen Der Blendschutzkassette
7. MIX-Modus (Abb. B-4) Dieser Modus ist für Heftschweißen und Hochstromschweißen geeignet. Er hilft, die Er- müdung der Augen durch abrupte Schutzstufenwechsel zu verringern. Der MIX-Modus besteht aus 3 Perioden: 1. Verzögerung vom Dunkelzustand bis zur Zwischenschutzstufe; 2. Erhöhung der Schutzstufe; 3. -
Seite 9: Helmeinstellungen
4. Umschalten des Modus Drücken Sie die Taste „MODE“ so oft, bis die gewünschte Einstellung (SMART/GRIND/CUT/ WELD/MIX) angezeigt wird. GRIND Halten Sie die Taste für den Schleifmodus (Abb. C) 2 Sekunden lang gedrückt, um den Schleifmodus einzuschalten. Die LED (Abb. B-2) blinkt alle 3 Sekunden grün. -
Seite 10: Wartung
er sicher und fest sitzt. 2. Einstellen des Abstands zwischen der Kassette und dem Gesicht • Drücken Sie die „LOCK“-Riegel auf beiden Seiten nach unten und halten Sie sie fest (Abb. D-3). So kann das Kopfband vor- und zurückgeschoben werden. •... -
Seite 11: Austauschen Des Schweißbandes Und Der Polsterung
• Befestigen Sie die neue Polsterung am Klettband auf der Rückseite des Kopfbands. 5. KENNZEICHNUNG KENNZEICHNUNG Die Schale und die Blendschutzkassette sind entsprechend gekennzeichnet. Die Klassi- fizierung für Augen- und Gesichtsschutz erfolgt nach EN ISO 16321. EWM-Schweißhelm mit Blendschutzkassette 950T-G 16321 W3 / 5–8 / 9–13 V2 Nummer dieser Norm... - Seite 12 Markierung auf dem Helm: 16321: Nummer dieser Norm EWM: Kennzeichnung „16321 EWM W15 E HM 1-M CE“ des Herstellers W5: Material der Schale erfüllt die Anforderungen für die Schutzstufe 5 16321: Nummer dieser Norm EWM: Kennzeichnung E: Aufprallschutz bei hoher Geschwindigkeit 120 m/s des Herstellers W15: Material der Schale erfüllt die...
-
Seite 13: Reinigung Und Lagerung
Ort. Schützen Sie es vor direkter Sonnen- und Wärmestrahlung. Neh- men Sie die Batterien heraus, wenn Sie es für längere Zeit lagern. 7. SPEZIFIKATIONEN Modell Powershield Guardian Eclipse Sichtbereich 107 x 75 mm (4,21" x 2,95") Größe der Kassette 156 x 123 x 33 mm (6,14"... - Seite 14 8. FEHLERSUCHE STÖRUNG URSACHE ABHILFE Tauschen Sie die Batterien Niedriger Batteriestand. aus. Die äußere Vorsatzscheibe Tauschen Sie die äußere Die Blendschutzkassette fla- ist verschmutzt. Vorsatzscheibe aus. ckert oder verdunkelt nicht Verschmutzte Lichtbogen- Reinigen Sie die Lichtbo- automatisch. sensoren. gensensoren. Verwenden Sie eine höhere Niedriger Schweißstrom.
- Seite 15 SCHUTZSTUFENTABELLE LEITFADEN FÜR SCHUTZSTUFEN ELEKTRODEN- VORGESCHLAGENE LICHTBOGEN- MINIMALE SCHUTZ- BETRIEB GRÖSSE SCHUTZSTUFE STROM (A) STUFE 1/32 ZOLL (MM) (KOMFORT) Weniger als 3 (2,5) Weniger als 60 – Lichtbogenhand- 3–5 (2,5–4) 60–160 schweißen 5–8 (4–6,4) 160–250 Mehr als 8 (6,4) 250–550 Weniger als 60 –...
