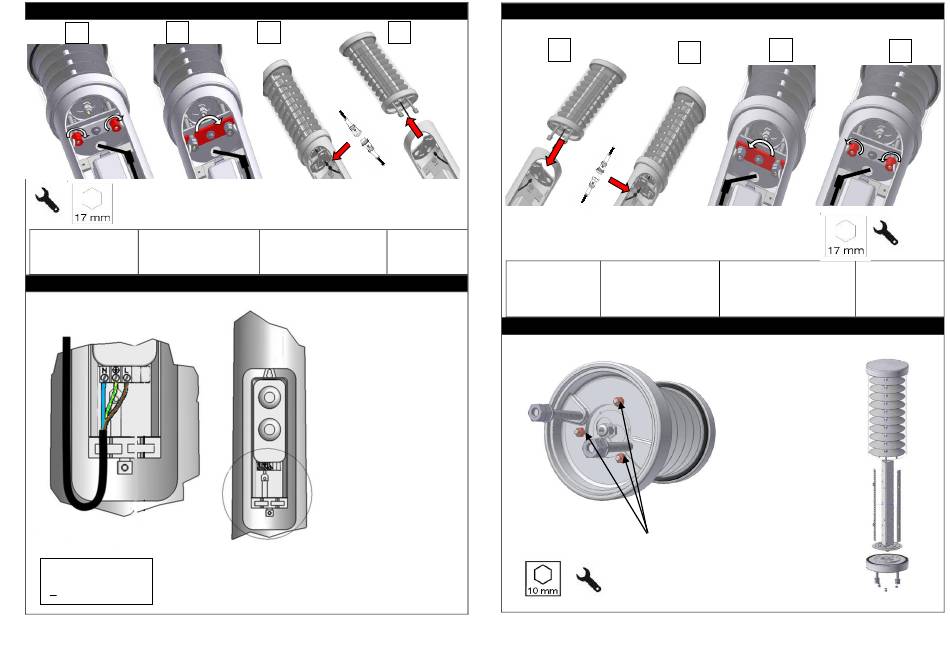

Demonteren van lichtbron (kop) - disassembly light source (head) - Demontage Lichtquelle (kopf)
2
1
1:Moeren losdraaien
2:Borgplaat ontgrendelen
Loosen the nuts
Unlock the locking plate
Lösen Sie die Muttern
Entriegeln Sie die
Verriegelungsplatte
Aansluiten bekabeling - Installing wiring - Anschliessen Leitung
N
= blue
L
= brown
╧
= yellow/green
3
4
3:Connector los koppelen
4:Kop lichten
Disconnect the connector
Lift the head
Trennen Sie den Stecker
Heben Sie den
Kopf
Plaatsen van lichtbron (kop) - Placing Light source (head) - Platzieren der Lichtquelle (kopf)
1
1:Kop plaatsen
2:Connector aansluiten
Place the head
Connect the connector
Platziere den Kopf
Verbinden Sie den
Stecker
Demontage Led unit - disassembly Led unit - Demontage LED-Einheit
M6 moeren los draaien (3x)
Loosen M6 nuts (3x)
Lösen Sie die M6 Muttern (3x)
3
2
3: Borgen met borgstrip
4: Moeren
secure with securing strip
aandraaien
Turn on nuts
Mit Sicherungsstreifen
Muttern festziehen
sichern
4
