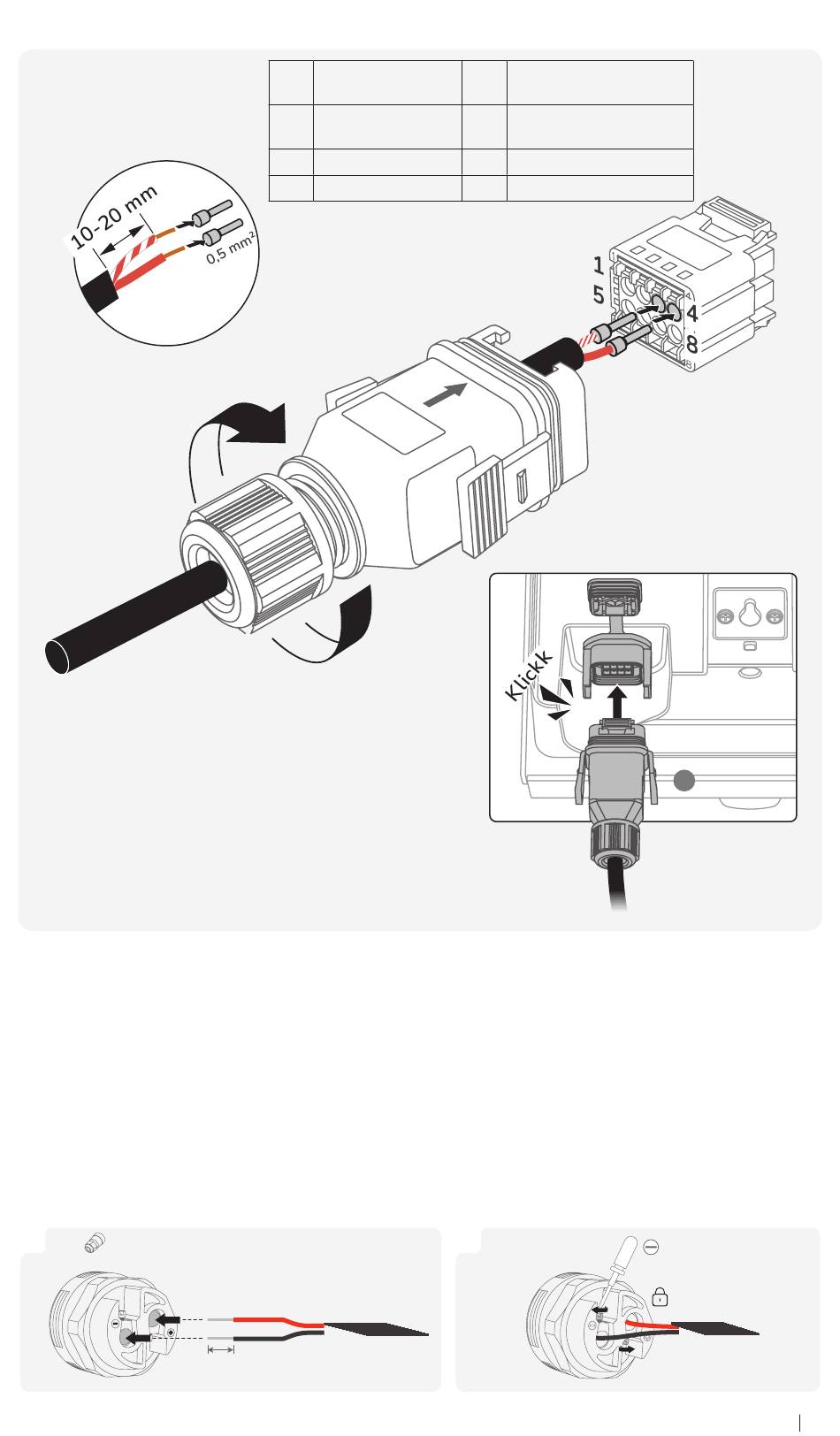

Verbindung zu EcoFlow PowerPulse
❶
Installation eines motorisierten Aktuators
(nur für die Versionen für ITALIEN und die NIEDERLANDE)
Gemäß der Norm IEC 61851-1 muss für die italienische und die niederländische Version des
Produkts neben den Fehlerstromschutzschaltern und den thermomagnetischen Schutzschaltern
ein zusätzlicher motorisierter Aktuator (durch Anschluss an den potenzialfreien Kontakt) installiert
werden, der in der Lage ist, die Stromversorgung des EV-Ladegeräts zu unterbrechen, wenn dieses
in einen bestimmten Fehlerzustand gerät. Die für diesen Zweck zu verwendenden mechanischen
Trennvorrichtungen können Motorsteuerungen sein, die mit dem Fehlerstromschutzschalter
gekoppelt sind, Auslösespulen oder andere Geräte, die mit dieser Art von Kontakt kompatibel sind,
je nach Wahl des Installateurs. Siehe das untenstehende Anschlussdiagramm.
1
×1
Aktiver Impuls
PIN1
GND
PIN2
PIN3 RS485 A1 (Zähler)
PIN4 RS485 B1 (Zähler)
❸
10-15 mm
RS485 A2 (EcoFlow
PIN5
PowerOcean)
RS485 B2 (EcoFlow
PIN6
PowerOcean)
PIN7 CANL
PIN8 CANH
❷
❹
2
C1
(SL3)
1 5
