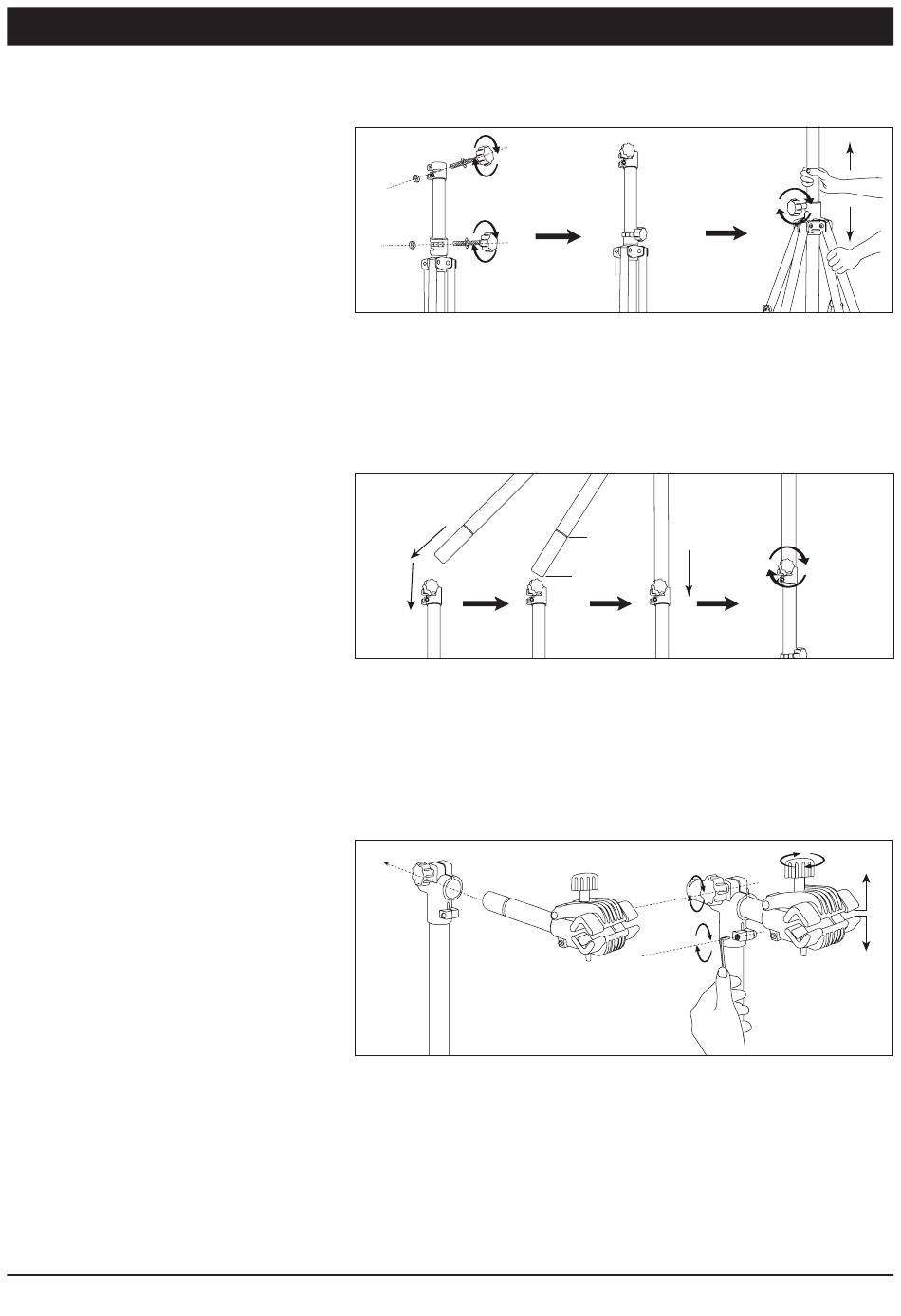

AUFBAU
DEN KNOPF MONTIEREN UND DEN SOCKEL ÖFFNEN
1.
Bringen Sie den blauen
Kunststoffknauf gemäß der Abbildung
unten an, Mutter nicht zu fest
anziehen.
Lösen Sie den unteren Knopf, drücken
Sie den Sockel nach unten und
spreizen Sie ihn nach außen zum
Boden. Vergewissern Sie sich, dass
der festziehen, nachdem die Höhe
bestätigt wurde.
Drücken Sie den Sockel nicht zu weit
nach unten, bis er die Markierung für
den Mindestanschlag überschreitet.
OBERES TELESKOPROHR MONTIEREN
2.
Lösen Sie den blauen Knopf an der
Oberseite des unteren Rohrs. Führen
Sie das obere Teleskoprohr zuerst
in die Vertiefung / das Kappenende
des unteren Rohrs ein. Wenn es sich
nur schwer einführen lässt, stellen
Sie sicher, dass der Knopf vollständig
gelockert ist. Beim Einführen des
Teleskoprohrs können Sie versuchen,
in einem leichten Winkel zu beginnen,
um das Öffnen der schwarze
Zweiwege-Verbindung zu öffnen.
Ziehen Sie den Knopf fest, nachdem
die Höhe bestätigt wurde.
3.
OBERES QUERROHR MONTIEREN
Montieren Sie den blauen
Kunststoffknopf wie in Schritt 1
beschrieben und ziehen Sie ihn nicht
zu fest an.
Setzen Sie das obere Querrohr wie
unten abgebildet ein und achten Sie
darauf, dass Sie beim Einstellen der
Querrohrlänge nicht die Vertiefung
am Rohrende überfahren. Befestigen
Sie den Knopf und schrauben Sie die
schwarze Kunststoffverbindung fest,
nachdem die Länge des Querrohrs und
Klemmwinkel bestätigt sind.
NICHT VERLÄNGERN
ÜBER DEN MAX.
LÄNGENABSCHNITT
HINAUS
KAPPE
2
DRÜCKEN
FEST
DREHEN
FEST
DREHEN
25-55mm
