Montageanleitung LANCOM AirLancer ON-Q360ag

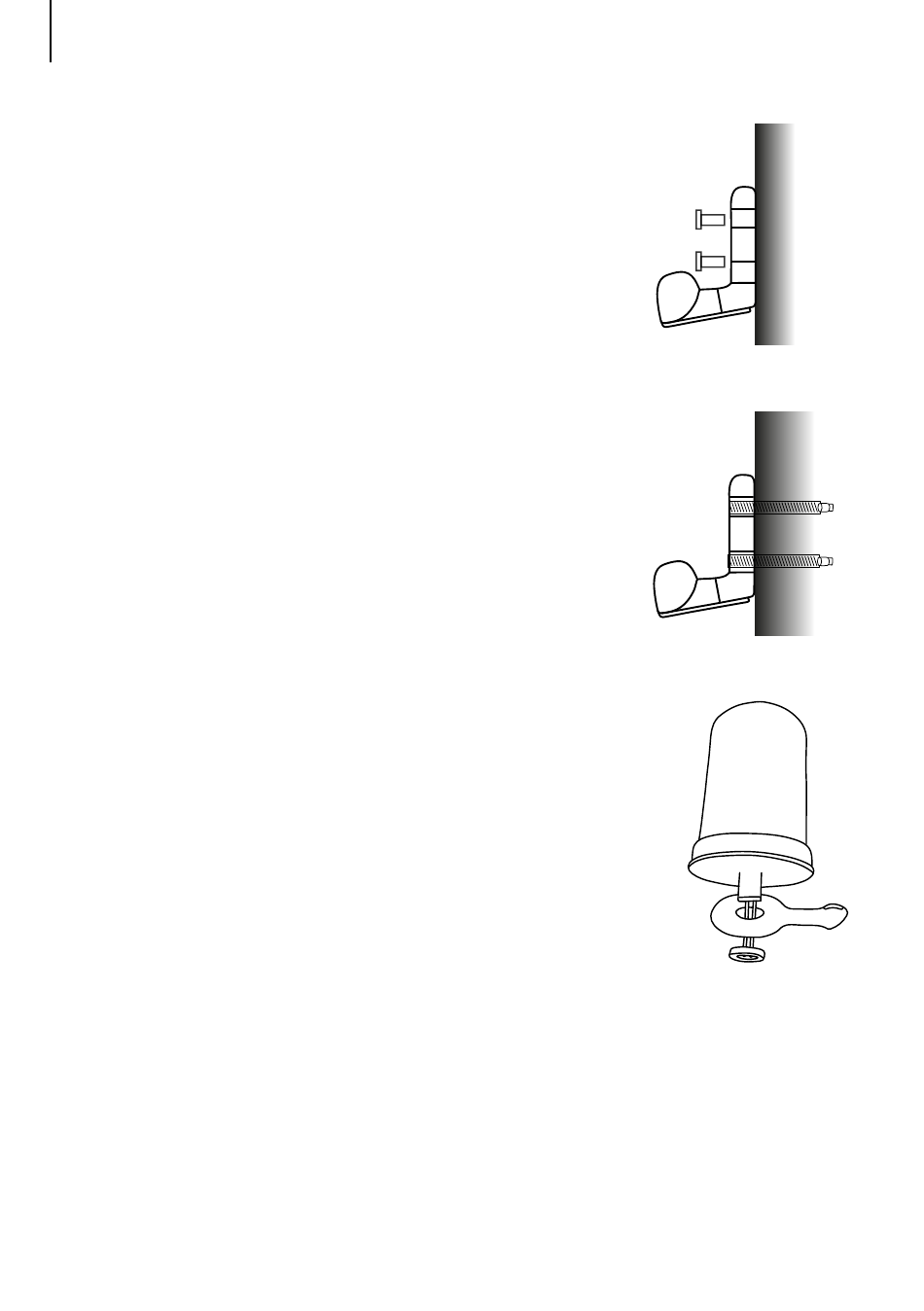

Anbringung der Antennenschulter zur Wandmontage
Zur Wandmontage befestigen Sie die Antennenschulter
mit den beigelegten Schrauben an der Wand. Hierzu
ist es eventuell erforderlich, Löcher vorzubohren und
entsprechende Dübel einzusetzen.
Anbringung der Antennenschulter zur Mastmontage
Zur Mastmontage befestigen Sie die Antennenschulter mit
Schraubschellen direkt am Mast.
Anbringung des Antennenarms an der Antenne
Beim Anbringen des Antennenarms an der Antenne stellen
Sie bitte sicher, dass Antenne und Antennenarm passgenau
aufeinander sitzen. Dies wird durch deckungsgleiche
Ausrichtung des Pins auf dem Antennenarm und eine
Vertiefung in der Antenne gewährleistet. Abschließend
nutzen Sie die Arretierungsschraube zur Fixierung des
Antennenarms an der Antenne.
Wichtige Informationen zur Montage
Nach unten gerichtete Montage der Antenne
Soll die Antenne draußen und mit den Kabeln nach oben
austretend montiert werden, muss zur Abdichtung noch die
Isolierungsscheibe auf die Antenne geklebt werden, bevor
der Antennenarm damit verbunden wird.
