Inhaltszusammenfassung für Helo HSP 360

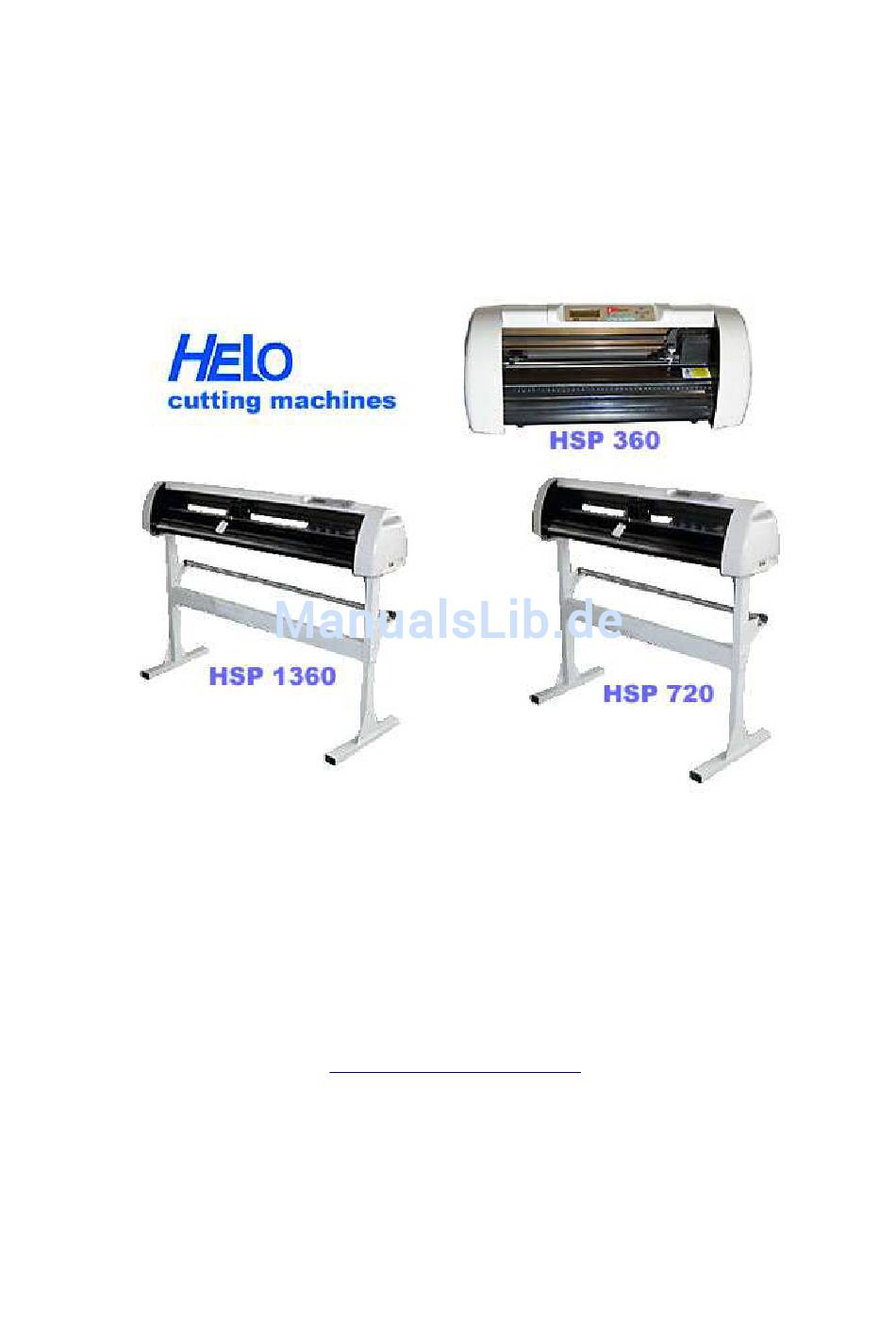

- Seite 1 Anleitung Installation, Aufbau und Bedienung der HELO-Schneideplotter Gerfried Kloster Ulrich Oelschläger HELO GmbH Eschmühlenweg 2 26901 Lorup www.helo-werbetechnik.de...
- Seite 2 Genehmigung der HELO GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale behalten wir uns vor. Die HELO GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch unsachgemäße oder unautorisierte Reparatur oder falschen Gebrauch der Maschinen entstanden sind.
-
Seite 3: Inhaltsverzeichnis
4.3 Einlegen der Folienrollen in den Rollenhalter........... 10 5 Installieren und Testen....................11 5.1 Inbetriebnahme des Gerätes................11 5.2 Anschluss des HELO HSP an den Computer........... 11 5.3 Installation an der USB-Schnittstelle..............11 5.4 Installation an der COM-Schnittstelle............... 13 6 Das Bedienfeld......................14 6.1 Der „On-Line“-Modus.................. -
Seite 4: Vorsichtsmaßnahmen
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! Bitte legen Sie keine magnetischen Gegenstände in die Nähe des Schneidekopfs, da sonst ein gleichmäßiger Anpressdruck nicht gewährleistet ist. -
Seite 5: Lieferumfang
1 selbstklebendes Maßband (kann man aufkleben, muss man aber nicht) 1 Staubschutzhaube 1 Untergestell (nicht beim HSP 360), näheres im Kapitel „Untergestell“ 1 Schneidesoftware Artcut 2005 (CD-Hülle mit 2 CDs und englischer Bedienungsanleitung). Mehr zu Artcut in der Datei „Artcut-Anleitung.pdf“. -
Seite 6: Ansichten Des Plotters

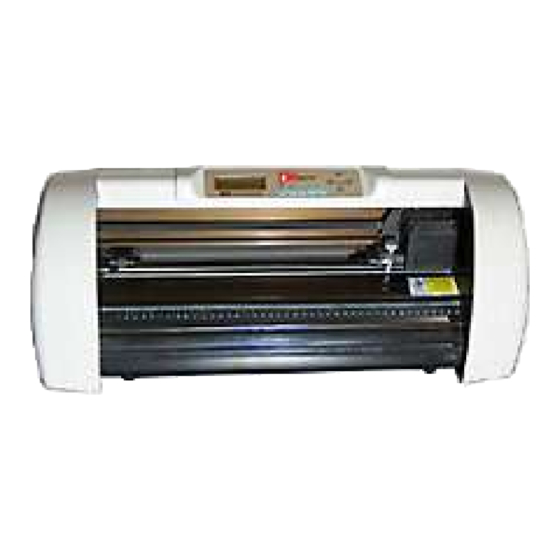

HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Ansichten des Plotters Stellvertretend für alle HSP-Schneideplotter hier der HSP-360 Vorderansicht: Rückansicht: Seitenansichten: Seite 6 von 32... -
Seite 7: Das Untergestell (Nur Hsp-720 Und Hsp 1360)
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Das Untergestell (nur HSP-720 und HSP 1360) 4.1 Bestandteile des Untergestells Anzahl Bezeichnung Bild Fußstützen Seitenteile Traverse Laufrollen mit Bremse (inklusive je 1 Mutter und 1 U-Scheibe) Abschlusskappen Gewindeschrauben 6 x 55 mm (inklusive je 1 U-Scheibe) Kugellager (22 mm ∅... -
Seite 8: Montage
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH 4.2 Montage Schrauben Sie zuerst die Laufrollen an die Fußteile. Die Muttern werden dabei im Innern des Fußteils festgezogen. Dann können Sie die Fußteile mit den Abschlusskappen verschließen. vorher nachher Verschrauben Sie dann mit den langen Gewindeschrauben die Seitenteile an die Fußteile. - Seite 9 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Montieren Sie dann die kleinen Kugellager in den schmalen Schlitz über dem Rollenhalter, wie im rechten Bild. Von den beiden Unterlegscheiben sollte je eines auf jeder Seite des Bleches sein. Der Rollenhalter sollte sich leicht drehen lassen.
-
Seite 10: Einlegen Der Folienrollen In Den Rollenhalter
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH 4.3 Einlegen der Folienrollen in den Rollenhalter Es gibt zwei praktikable Methoden die Folienrollen in die Rollenhalter einzulegen: Methode 1 Methode 2 Die Folienrolle wird einfach auf beide Die Folienrolle wird auf den hinteren... -
Seite 11: Installieren Und Testen
Ihr HELO Schneideplotter verfügt über eine USB-Schnittstelle, mit der die Verbindung zwischen PC und Schneideplotter realisiert wird. Bitte beachten Sie, dass ihr HELO HSP Schneideplotter mit USB nur unter Windows 2000 und Windows XP betrieben werden kann. Eine Verwendung des USB-Anschlusses unter Windows 95 / 98 / Me ist nicht möglich. - Seite 12 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Erste Installationsart: Schließen Sie das USB-Kabel des Plotter noch nicht an! Legen Sie zuerst die Mini-CD ein. Sie hat keine Autostart-Funktion, so dass Sie über den Datei-Browser die SETUP.EXE manuell starten müssen. Bei den Meldungen, dass die Software den Windows-Logo-Test nicht bestanden hätte, klicken Sie bitte auf „Installation fortsetzen“.
-
Seite 13: Installation An Der Com-Schnittstelle
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Dort finden Sie am unteren Fensterrand die COM-Anschlussnummer. Stellen Sie bitte COM3 ein, auch wenn der Port schon als besetzt gekennzeichnet ist. Dann können Sie mit OK schließen. Eine eventuelle Warnmeldung, dass der Port schon besetzt sei, igno- rieren Sie bitte. -
Seite 14: Das Bedienfeld
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Das Bedienfeld Der Schneideplotter hat zwei Bedienungsmodi: Den „On-Line“-Modus und den „Off-Line“-Modus. Je nach eingestelltem Bedienungsmodus werden mit den Tasten des Bedienfeldes unterschiedliche Arbeitsschritte ausgeführt. 6.1 Der „On-Line“-Modus Direkt nach dem Einschalten oder nach einem Reset (“Reset”-Taste”) befindet sich der Schneideplotter im On-Line-Modus. -
Seite 15: Gebrauch Des Schneideplotters
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Im „Off-Line“-Modus können Sie folgende Aktionen ausführen: Benutzen Sie den „ ↑ “ (S+) Knopf, oder den „ ↓ “ (S-) Knopf, um die eingelegte Folie vorwärts oder rückwärts zu transportieren. Benutzen Sie den „ ← “ (P+) Knopf, oder den „ → “ (P-) Knopf, um den Schneidekopf (das Messer) nach links oder rechts zu bewegen. - Seite 16 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Die Andruckrollen verteilen Sie bitte möglichst gleichmäßig auf die Folienbreite. Die äußeren Rollen sollten dabei nicht mehr als 2 cm vom Folienrand entfernt sein. Sie müssen nicht unbedingt alle Andruckrollen verwenden, aber 2 Stück ist das Minimum.
-
Seite 17: Einstellen Des Messerdrucks
Sinn des Folienschneidens ist, dass die Folie selbst vollständig durchtrennt wird und leicht zu entgittern ist, die Trägerschicht aber unversehrt bleibt. Dafür haben die HELO-Schneideplotter eine Testfunktion, die ein kleines Quadrat in die Folie schneidet. Der Plotter muss „Off-Line“ sein (gelbes Lämpchen brennt, siehe blauer Kreis) und mit einem Druck auf die Taste „TEST“... -
Seite 18: Wartung Und Pflege
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Wartung und Pflege Halten Sie den Plotter immer sauber und staubfrei. Zur Reinigung verwenden Sie bitte ein Staubtuch oder einen Pinsel. Bei stärkerer Verschmutzung kann das Gerät auch leicht feucht mit einem milden Reinigungsmittel abgewischt werden. -
Seite 19: Technische Daten
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Technische Daten Helo Schneidplotter Helo Schneidplotter Helo Schneidplotter HSP-360 HSP-720 HSP-1360 Materialbreite 360 mm max. 720 mm max. 1360 mm max. Schnittbreite 250 mm 610 mm 1250 mm Schneidegeschwindigkeit 25-500 mm/s 25-500 mm/s... -
Seite 20: Anhang (Probleme Und Lösungen)
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH 11 Anhang (Probleme und Lösungen) ACHTUNG: Das Öffnen des Gerätes sowie unfachmännisch ausgeführte Reparaturversuche an mechanischen oder elektronischen Bauteilen des Schneideplotters führen zum Verlust oder zu einer Einschränkung der Garantie. Lassen Sie Reparaturen nur durch einen ausgewiesenen Fachmann vornehmen oder schicken das Gerät zu uns ein. -
Seite 21: Das Off-Line-Licht Blinkt
HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Normal reicht es alle (!) USB Geräte hardwaremäßig abzuziehen und dann im Gerätemanager alle (ausgegrauten) unbekannten USB Geräte zu entfernen und natürlich besonders den oder die Rabbit (COMx)-Einträge unter „Anschlüsse (COM und LPT)“. -
Seite 22: Schneidekopf Aus Der Führung Gesprungen
Durch entsprechende Aussparungen in der Führungsschiene kann man die Module herausheben. Lösen Sie dafür die Stopp-Schraube. 11.6 HELO-Support im Internet Weitere Anleitungen zu den HELO-Schneideplottern und Artcut 2005, Anregungen, Tipps & Tricks und Tribals, sowie ein Forum für Nutzer der HELO-Werbetechnik im Internet unter: www.helo-werbetechnik.de... - Seite 23 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Ist dies nicht der Fall oder besitzen Sie noch einen älteren Plotter, schreiben Sie uns doch einfach eine Email an support@helo-werbetechnik.de , wir senden Ihnen diesen Treiber dann gerne zu. Sie können so auch mit älteren Plottern direkt aus CorelDRAW plotten.
- Seite 24 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Nehemen Sie die Einstellungen wie auf dem Bild vor und klicken weiter Wählen Sie den Anschluss aus, an dem Ihr Plotter angeschlossen ist. Betreiben Sie den Plotter über USB, muss der USB Treiber vorher installiert werden. Bei USB müssen Sie COM3 wählen, ansonsten den COM Anschluss, an dem Sie den Plotter betreiben.
- Seite 25 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Jetzt klicken Sie bitte auf Datenträger und den Treiber für dieses Gerät selbst auszuwälen. Klicken Sie auf durchsuchen um die Position des Treibers zu bestimmen. Seite 25 von 32...
- Seite 26 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Gehen Sie wie abgebildet auf Ihr CD-ROM/DVD Laufwerk, wechseln in den Ordner CorelDRAW, wechseln in den Ordner Cutting Machine 2000 und wählen die Datei cutt.INF dann drücken Sie ÖFFNEN. Drücken Sie dann auf OK!
- Seite 27 Klicken Sie hier bitte auf WEITER Hier können Sie einen eigenen Namen für den Plotter vergeben z.B. HELO PLOTTER oder Sie lassen die Voreinstellung. Der Drucker sollte kein Standarddrucker sein. Hier also NEIN eingeben und dann WEITER klicken! Nicht freigeben und auf weiter klicken...
- Seite 28 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Keine Testseite drucken wie auf dem Bild und weiter klicken! Fertig stellen klicken! Seite 28 von 32...
- Seite 29 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Klicken Sie auf Installation fortsetzen! Jetzt ist der Drucker erst einmal konfiguriert. Die Installation ist allerdings noch nicht beendet. Wechseln Sie wieder in START/EINSTELLUNGEN/DRUCKER UND FAXGERÄTE Gehen Sie mit der rechten Maustaste auf den gerade eingerrichteten Plotter(Drucker) und klicken auf Eigenschaften.
- Seite 30 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Klicken sie auf Konfigurieren wie abgebildet! Die Einstellungen müssen wie angegeben eingetragen werden und mit OK bestätigt werden. Seite 30 von 32...
- Seite 31 HELO Schneidplotter Bedienungsanleitung Gerfried Kloster, HELO GmbH Jetzt haben wir den Drucker richtig eingerichtet. Jetzt geht es um das Plotten aus ArtCut heraus. Hier ein Beispiel mit CorelDRAW12 Ein einfacher Text in CorelDRAW12 Seite 31 von 32...
- Seite 32 Technische Änderungen und Irrtum vorbehalten. Dieses Dokument ist urheberrechtlich geschützt. Jede Veröffentlichung von Inhalt, Bildern, Fotos und Graphiken aus diesem Dokumentes bedarf der schriftlichen Genehmigung der HELO GmbH in 26901 Lorup. Für Schäden, die aus Abweichungen von hier veröffentlichten Spezifikationen und technischen Angaben und Daten resultieren, wird keine Haftung übernommen.
