# 13365 Elektronik-Set zum Anschluss
von FlowVis an ASIN Aqua Profi

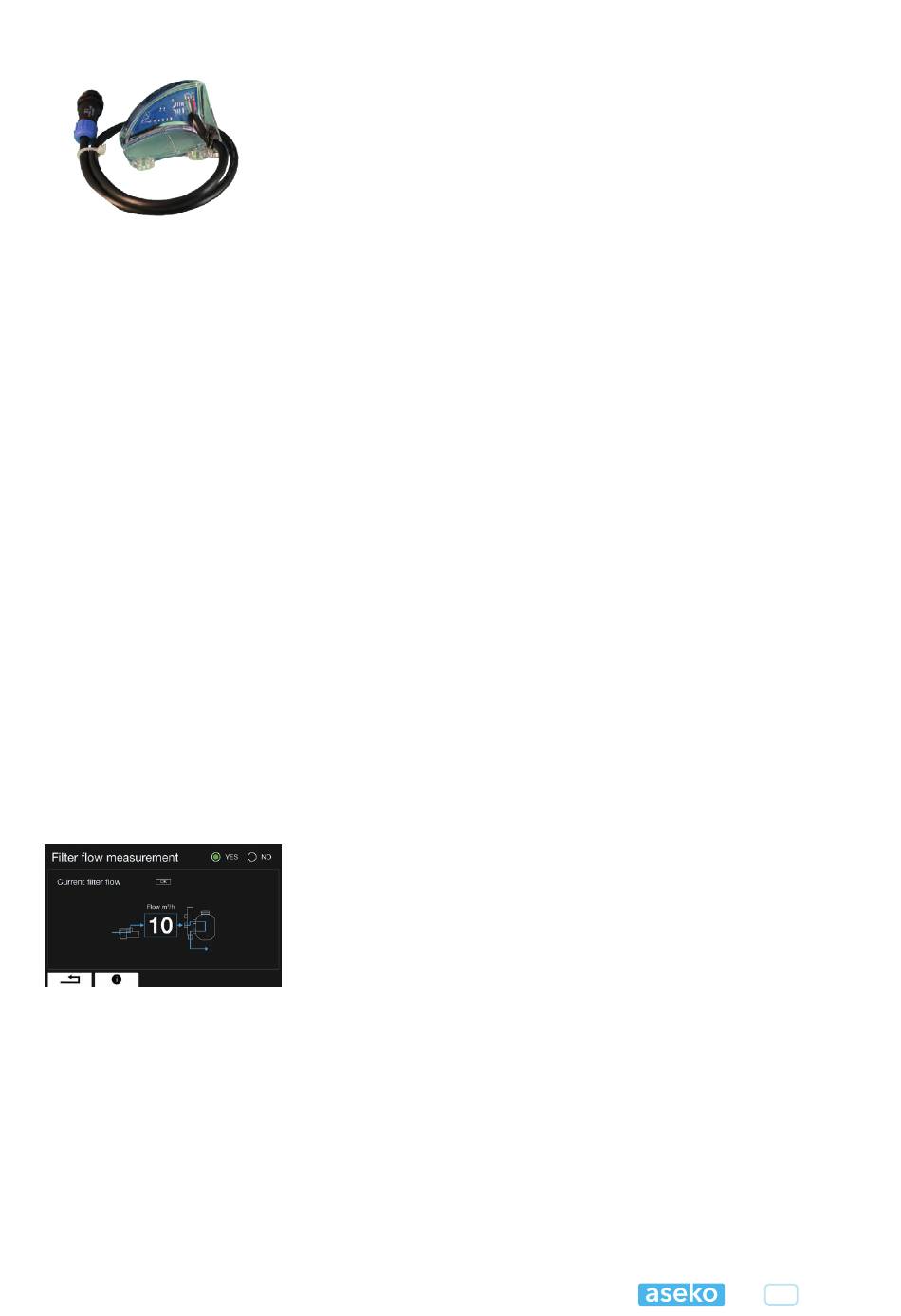

FlowVis Digitale Installation
(Elektronik zum Anschluss von FlowVis an ASIN AQUA Pro)
1.Entfernen Sie die beiden FlowVis-Deckelschrauben, die mit den Montagelaschen im
Sensorloch ausgerichtet sind.
2.Setzen Sie das FlowVis digital ein und achten Sie darauf, dass es vollständig sitzt und die
Schraubenlöcher mit den Löchern der FlowVis-Deckelbaugruppe ausgerichtet sind.
3.Setzen Sie die beiden mit dem FlowVis Digital mitgelieferten verlängerten Schrauben in die Löcher ein und ziehen Sie
die Schrauben mit einem Kreuzschlitzschraubendreher langsam von Hand fest. Ziehen Sie beim ersten Mal keine
Schrauben fest. Dies könnte zu einer Überlastung des Sensors und einem Bruch führen. Ziehen Sie alle
Schrauben erst fest, wenn alle Schrauben an ihrem Platz sind und leicht angezogen sind.
BEACHTEN:Die Schrauben im FlowVis-Deckel oder der Sensorbaugruppe dürfen unter
keinen Umständen mit einem Akkuschrauber festgezogen werden. Der Deckel oder
Sensor kann brechen.
4.Weiter zum KapitelVerbindung zu ASIN AQUA Pro herstellen.
Verbindung zu ASIN AQUA Pro herstellen
5.Verbinden Sie den FlowVis Digital mit dem ASIN AQUA Pro an den für den Durchflussmesser
vorgesehenen Pins (8, 9, 10, 11). Stellen Sie die Verbindung mit den mitgelieferten Kabeln oder
einem Verlängerungskabel (sofern erworben) her.
6.Schalten Sie den ASIN AQUA Pro ein und stellen Sie sicher, dass das blaue Licht am Sensor leuchtet
(nicht blinkt). Wenn das blaue Licht blinkt, lesen Sie bitte den folgenden Abschnitt „Sensor/Blaues
Licht blinkt".
WARNUNG:Kabel zwischen Sensor und DisplayDARF NICHTin keiner Weise gekürzt oder
kombiniert werden. In diesem Fall erlischt jeglicher Garantieanspruch. Wenn die Kabel länger
als nötig sind, empfehlen wir, das überschüssige Kabel aufzurollen und mit Kabelbinder zu
befestigen.
ASIN AQUA Pro-Einstellungen
Wählen Sie auf dem Hauptdisplay des Geräts „Durchflussmesser" aus.
Aktivieren Sie auf dem Durchflussmessbildschirm den Durchflussmesser und die aktuell gemessene Durchflussrate
wird angezeigt.
Sensor/blaues Licht blinkt
Beim Blick auf den Sensor ist eine blaue LED sichtbar. Eine blinkende blaue LED zeigt an, dass
FlowVis hat keinen eingebauten Magneten.Installieren Sie eine Ersatzklappe/einen
Ersatzblinker.
3
