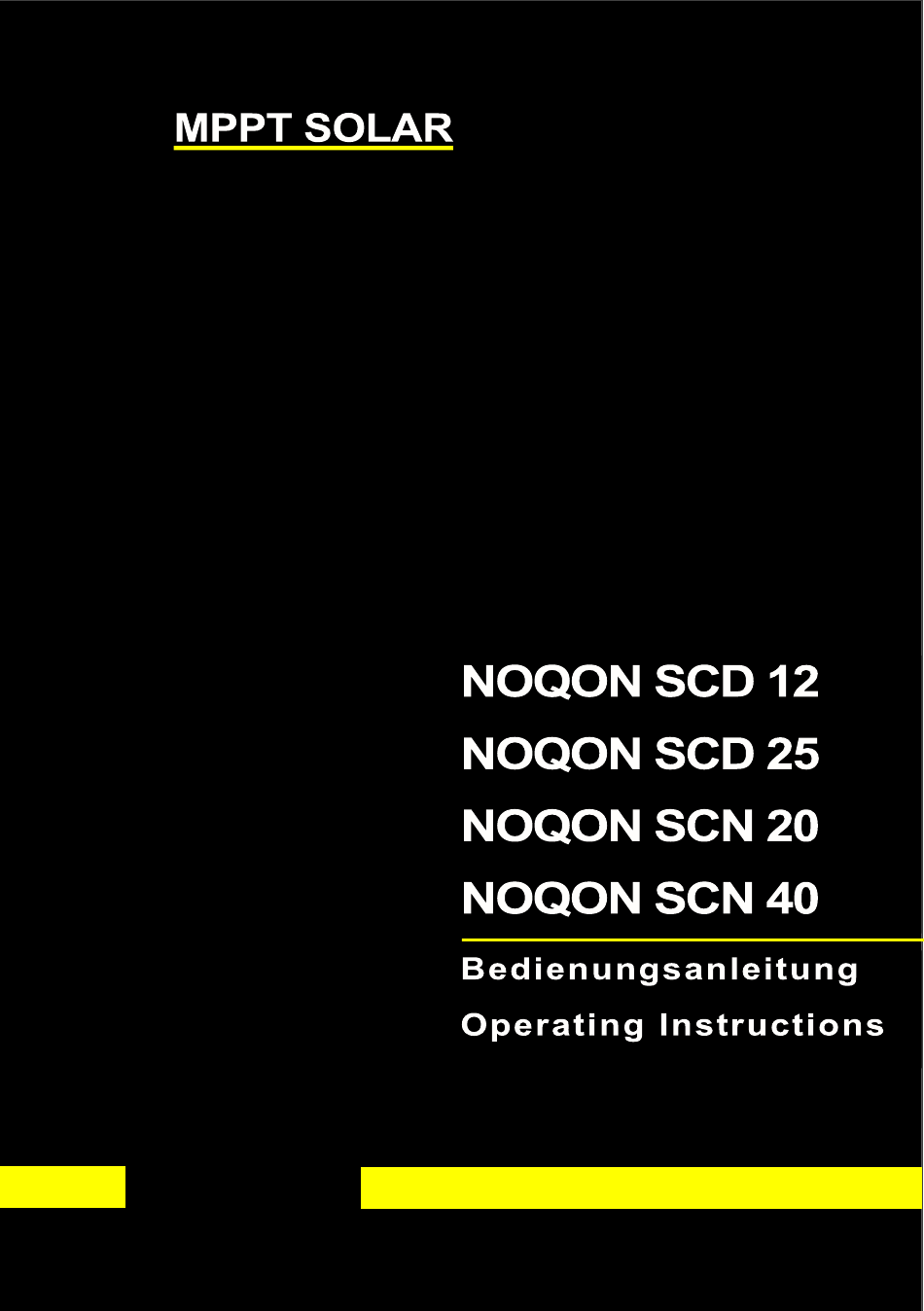

- Seite 1 CHARGE CONTROLLER NOQON <...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Funktionsweise Sicherheitsrichtlinien und zweckbestimmte Anwendung Anschluss-Schema Anschluss Hinweise zum Laden der Batterie Technische Daten Betriebsanzeigen App-Anzeige und Zubehör Betriebshinweise Service / Reklamation Entsorgung ENGLISH VERSION... -
Seite 3: Einführung
Herzlich Willkommen Vielen Dank, dass Sie sich für einen Noqon MPPT-Solarladeregler entschieden haben! Bitte beachten Sie, dass diese Anleitung für die folgenden Modelle gilt: NOQON SCD 12 NOQON SCD 25 NOQON SCN 20 NOQON SCN 40 Abschnitte der Anleitung, die sich nur auf bestimmte Modelle beziehen, sind entsprechend gekennzeichnet. -
Seite 4: Funktionsweise
Wirkungsgrad transformiert der Regler den Spannungsüberschuss des Solar- Moduls auf einen höheren Ladestrom für die Batterie um. Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Noqon MPPT-Solarladeregler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen: • Der MPP-Ladestrom liegt dank modernster Regler Technologie (Mikroprozessor) 10% bis 30% über den Werten herkömmlicher Regler. -
Seite 5: Nur Für Scd 12 Und Scd
Temperaturen. Ein Sensor wird unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0 °C fallen kann. • Steckerfertig für den Anschluss von diversen Solar Monitoren, z.B. Noqon SM1. Nur für SCD 12 und SCD 25: •... -
Seite 6: Sicherheitsrichtlinien Und Zweckbestimmte Anwendung
Sicherheitsrichtlinien und zweckbestimmte Anwendung Der MPPT-Solarladeregler wurde unter Zugrundelegung der gültigen Sicherheitsrichtlinien gebaut. Die Benutzung darf nur unter Einhaltung dieser Hinweise erfolgen: Beachten Sie beim Laden von Blei-Gel/-AGM/-Säure-Batterien oder LiFePO4-Komplettbatterien (mit integriertem BMS, Balancing, Sicherheitsbeschaltung Zulassung!) angegebenen Nennspannungen und bei Mitversorgung von an diesen Batterien angeschlossenen Verbrauchern in fest installierten Systemen die angegebenen Batteriekapazitäten und Ladeprogramme. - Seite 7 Sicherheitsrichtlinien und zweckbestimmte Anwendung • Benutzen Sie das Gerät niemals an Orten, an denen die Gefahr einer Gas- oder Staubexplosion besteht! • Verlegen Sie Kabel so, dass Beschädigungen ausgeschlossen sind und achten Sie auf eine gute Befestigung. • Führen Sie die Anschlusskabel der Solar-Panele immer von unten an den MPPT-Solarladeregler heran, damit eindringende Feuchtigkeit nicht in den Regler gelangen und diesen beschädigen kann.
-
Seite 8: Anschluss-Schema
Achten Sie unbedingt auf die richtigen Polaritäten (+ und -) von Solar- Panel und Batterien! • Verwenden Sie Sicherungen an den + Leitungen nahe den Batterien, um Kabelbrandgefahr vorzubeugen! SCD 12 MPPT & SCD 25 MPPT Erforderlicher SCD 12 SCD 25 Kabelquerschnitt +/- Solarpanel Kabel, Länge... - Seite 9 Anschluss-Schema SCN 20 MPPT & SCN 40 MPPT Erforderlicher Kabelquerschnitt SCN 20 SCN 40 +/- Solarpanel Kabel, Länge nach 4-6 mm2 6-10 mm2 Bedarf +/- Batterie I, Länge max. 2 m 4-6 mm2 6-10 mm2 Sicherung bei Batterie I 35 A 60 A...
-
Seite 10: Anschluss
Anschluss (Beachten Sie das Anschluss-Schema Ihres Modells!) 1. "Main" Batterie (muss angeschlossen werden) Für SCD 12, SCD 25 Verbinden Sie die Batterieanschlüsse des Reglers - (Minus) und + (Plus) polrichtig mit der 12 V-Hauptbatterie. Halten Sie dabei die Kabelquerschnitte ein (siehe Anschluss-Schema). Betreiben Sie den Regler nicht ohne die Batterie „MAIN I". -
Seite 11: Nur Für Sc 20, Sc
Anschluss (Beachten Sie das Anschluss-Schema Ihres Modells!) 3a. Starterbatterie "Start II" (Optional) (!) Nur für SCD 12 & SCD 25 • Verbinden Sie den zweiten Ladeausgang mit einem roten Anschlusskabel (Drahtquerschnitt 1,5-2,5 mm2) mit der Fahrzeug- Starterbatterie. Dieses Kabel darf länger sein. Lassen Sie diese Anschlussklemme bei Nichtbenutzung frei. -
Seite 12: Blei-Säure-, Gel-, Agm-Batterien
Anschluss (Beachten Sie das Anschluss-Schema Ihres Modells!) 4. Temperatur-Sensor (Optional) Noqon Laderegler verfügen über einen Anschluss für einen externen Noqon Temperatur-Sensor (nicht im Lieferumfang enthalten). Dieser dient zur Messung der Batterietemperatur der MAIN-Versorgungs- Batterie,,I", wodurch eine geregelte Ladung und ein Schutz der Batterie ermöglicht wird. - Seite 13 20/25°C-Ladespannungen zurück. 5. Solar Monitor (Optional) Noqon Laderegler verfügen über einen Anschluss für diverse Solar Monitore, etwa den Noqon NSM 1. Dieser erlaubt die Anzeige folgender Werte: Batteriespannung, Ladestrom, Ladeleistung, gespeicherte Kapazität und Energie (V, A, W, Ah, Wh). [13]...
-
Seite 14: Hinweise Zum Laden Der Batterie
Modell mit integriertem BMS (Batterie Management System) und Schutzbeschaltung handelt! • Die Wahl des Batterietyps erfolgt mittels der DIP-Schalter an der Seite des Ladereglers gemäß folgender Übersicht: SCD 12, SCD 25 SCN 20, SCN 40 ... -
Seite 15: Technische Daten
Technische Daten SCD 12 SCD 25 SCN 20 SCN 40 Solarmodul-Leistung max. [Wp] 240/480 480/960 Solarmodul-Strom max. 10 A 21 A 20 A 20 A Solarmodul-Spannung max. 50 V 50 V 50 V 50 V Batterie-Nennspannung (DC) 12 V 12 V... -
Seite 16: Betriebsanzeigen
MAIN-Batterie I, Batterie oder Solarpaneel möglichst bald aufladen! Nur bei SCN 20, SCN 40: Alle LEDs Blinken: • Blinkt (2 Sek.) Controller überhitzt oder Nur für SCD 12, SCD 25: Solar-Überspannung • Wahlschalter „MAIN- Battery“ stehen einer Charge: ungültigen... -
Seite 17: Passendes Zubehör Von Noqon
Smartphone aus überprüfen. Verbinden Sie das Noqon BT-1 Bluetooth-Modul mit dem entsprechenden Anschluss am Solarladeregler. Laden Sie die App “ NOQON Charge” aus dem App Store (iOS) oder Google Play Store (Android) herunter. Schließen Sie Batterie und Solarpanel an den Laderegler an. -
Seite 18: Betriebshinweise
Betriebshinweise Batterielebensdauer: Tiefentladene Batterien sofort aufladen: Verhindern Sie einsetzende Sulfatierung der Bleigitter bei Tiefentladungen durch rechtzeitige Ladung, insbesondere hohen Umgebungstemperaturen. Falls die Sulfatierung noch nicht zu weit fortgeschritten war, kann die Batterie einen Teil der Kapazität nach einigen Lade-/Entladezyklen zurückerlangen. LiFePO -Batterien eine... -
Seite 19: Überspannungsbegrenzung
Betriebshinweise Überspannungsbegrenzung: Zum Schutz empfindlicher Verbraucher ist die Ladespannung auf max. 15,0V bei allen Ladearten begrenzt. Überlast-/Überhitzungsschutz MPPT-Solarladeregler: Der MPPT-Solarladeregler ist gegen Überlastung doppelt elektronisch gesichert und schützt sich durch allmähliche Abregelung der Ladeleistung vor widrigen Einbaubedingungen selbst (z.B. schlechte Belüftung, zu hohe Umgebungstemperaturen). -
Seite 20: Service / Reklamation
Ihnen gerne weiter. Hilfreich dazu ist meistens eine Vorab- Info per E-Mail evtl. mit Erläuterung des Problems und Bildern. Zur Kontaktaufnahme und für Rücksendungen verwenden Sie bitte folgende Service-Adresse: Battron GmbH Zenettistr. 7 80337 München T: +49 895 419 6384 noqon.de Tipp: Halten direkter Kontaktaufnahme Ihre Kunden- oder Rechnungsnummer sowie die Artikelnummer bereit. -
Seite 21: Entsorgung
Entsorgung und die Verwertung von Elektro- und Elektronikgeräten. Hinweis! Bitte wenden Sie sich bei Außerbetriebnahme des Gerätes an das nächste Recyclingcenter bzw. an Ihre Verkaufsstelle und lassen Sie sich über die aktuellen Entsorgungsvorschriften informieren. noqon.de Battron GmbH Zenettistr. 7 80337 München Deutschland T: +49 895 419 6384 noqon.de... - Seite 42 Service / Complains NOQON...
