REO REOVIB MFS 368 Bedienungsanleitung
Frequenzumrichter für schwingförderer
Inhaltszusammenfassung für REO REOVIB MFS 368

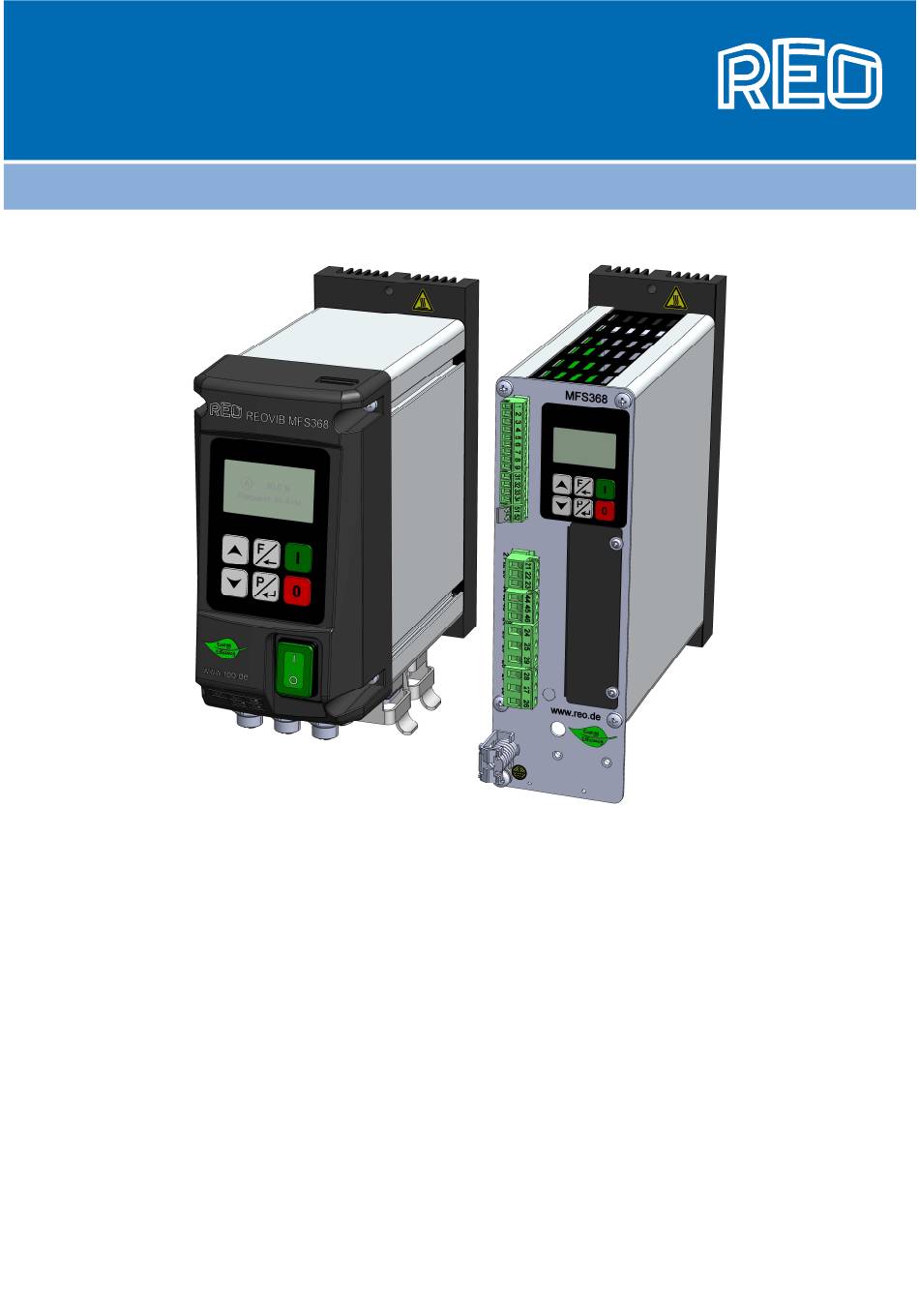

- Seite 1 □ REOVIB Steuergeräte für die Vibrationszuführtechnik MFS 368 Frequenzumrichter für Schwingförderer MFS368_ANL_rev02.de.doc 26.04.2024...
-
Seite 2: Inhaltsverzeichnis
REOVIB MFS 368 Bedienungsanleitung Inhaltsverzeichnis Sicherheitstechnische Hinweise für den Benutzer ..................3 Konformitätserklärung ........................... 6 Änderungen / Urheberrecht .......................... 6 1.0 Allgemeines ............................7 2.0 Funktion ..............................7 2.1 Füllstandsteuerung (Stauschaltung) ....................8 2.2 Betrieb mit zwei Geschwindigkeiten (2. Sollwert für grob / fein - Umschaltung) ........ 8 2.3 Steuer Ein- und Ausgänge ........................ -
Seite 3: Sicherheitstechnische Hinweise Für Den Benutzer
Sicherheitstechnische Hinweise für den Benutzer WICHTIG! VOR GEBRAUCH SORGFÄLTIG LESEN UND FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN! Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungsgemäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen, Unfallverhütungsvorschriften und Betriebsverhältnisse von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten auszuführen, und dabei mögliche Gefahren erkennen und vermeiden... - Seite 4 REOVIB MFS 368 Bedienungsanleitung WARNUNG Elektrischer Schlag bei nicht aufgelegtem Leitungsschirm Durch kapazitive Überkopplung können lebensgefährliche Berührspannungen bei nicht aufgelegten Leitungsschirmen entstehen. Legen Sie Leitungsschirme und nicht benutzte Adern von Leistungsleitungen min- destens einseitig auf geerdetes Gehäusepotenzial auf. WARNUNG Lichtbogen beim Trennen einer Steckverbindung im Betrieb Beim Trennen einer Steckverbindung im Betrieb kann ein Lichtbogen entstehen, der zu schweren Verletzungen oder Tod führen kann.
- Seite 5 REOVIB MFS 368 Bedienungsanleitung WARNUNG Beeinflussung von aktiven Implantaten durch elektromagnetische Felder Umrichter erzeugen beim Betrieb elektromagnetische Felder (EMF). Elektromagnetische Felder können aktive Implantate beeinflussen, z. B. Herzschrittmacher. Dadurch sind Personen mit aktiven Implantaten in unmittelbarer Nähe eines Umrichters gefährdet.
-
Seite 6: Bestimmungsgemäße Verwendung
COMPLAINT Änderungen / Urheberrecht Änderungen an technischer Ausführung und Dokumentation ohne vorherige Ankündigung bleiben vorbe- halten. Das Urheberrecht an dieser Anleitung behält sich die REO AG vor. Vervielfältigung, EDV- Erfassung und Verfilmung jeder Art, ist ohne schriftliche Genehmigung nicht gestattet. -
Seite 7: Allgemeines
REOVIB MFS 368 Bedienungsanleitung 1.0 Allgemeines Das Steuergerät erzeugt eine netzfrequenzunabhängige, einstellbare Antriebsfrequenz für den Schwingförderer. Die Eingangsseitige PFC- Schaltung sorgt für eine gleichbleibende Ausgangsspannung sowohl bei einer Eingangsspannung von 110 V als auch 230 V. Netzspannungsschwankungen haben keinen Einfluss auf die Förderleistung. Darüber hinaus ermöglicht die Betriebsart "Schwingweitenregelung"... -
Seite 8: Füllstandsteuerung (Stauschaltung)
REOVIB MFS 368 Bedienungsanleitung Schwingfrequenz in dem Förderer ergibt. Der Sollwert für die Förderleistung wird standardmäßig über das interne Display vorgegeben, kann aber auch extern mittels eines 0...10 V bzw. 0(4)...20 mA DC Signales zugeführt werden. Zur Steuerung des Materialflusses ist eine Füllstandsteuerung integriert, mit der eine Stauschaltung realisiert werden kann. -
Seite 9: Steuer Ein- Und Ausgänge
REOVIB MFS 368 Bedienungsanleitung 2.3 Steuer Ein- und Ausgänge 2.3.1 Freigabeeingang Potentialfreier Kontakt oder Signalspannung 24 V DC. Externe Steuermöglichkeit zum Ein-/Ausschalten des Leistungsausgangs z.B. zur Verknüpfung mehrerer Geräte oder Steuerung durch eine SPS. 2.3.2 Sensoreingang für Füllstandsteuerung Sensor zur Überwachung des Materialstandes in einer Staustrecke oder Eingang zur Umschaltung auf zweiten Sollwert. -
Seite 10: Bediendisplay
REOVIB MFS 368 Bedienungsanleitung 2.4 Bediendisplay Die Bedienung der Geräte erfolgt über die Bedientasten und das Text-/Grafik-Display. Symbole "Funktion" Förderleistung Förderer Gesperrt (keine Freigabe) Materialstau Maximumbegrenzung Information Betriebsanzeige Sprache Statuszeile Time out Sollwert Förderer : 90.0 % Frequenz Förderer Frequenz:... -
Seite 11: Aufbau
REOVIB MFS 368 Bedienungsanleitung 3.0 Aufbau Das Gerät ist als IP54 oder IP 20 Ausführung lieferbar. 3.1 IP54 Netzschalter Bedien- und Anzeigeteil Netzanschlusskabel (Optional) Ausgangskabel oder Ausgangssteckdose zum Anschluss des Fördergerätes Sensorsteckdosen. Vorgesehen sind 24 V DC Sensoren mit PNP-Ausgang. -
Seite 12: Versorgungsanforderungen An Die Last
REOVIB MFS 368 Bedienungsanleitung 4.1 Versorgungsanforderungen an die Last Das Gerät ist für Magneten mit einer Leistung <18 VA (100 mA) nicht geeignet. 4.2 Einzelheiten zu Anschlussklemmen Befestigungsdrehmoment: Klemmen MSTB/GMSTB, GMSTB-GIC: 0,5 – 0,6 Nm Anschlüsse: 21-29 und 44-46 Klemmen MC: 0,22 –... -
Seite 13: Bestellbezeichnung (Standardgeräte)
REOVIB MFS 368 Bedienungsanleitung 5.0 Bestellbezeichnung (Standardgeräte) 6368 0= --- 1= EC 2= E I/P 3= PN 4= DP 5= CAN 6= DN 1= 3A 2= 6A 3= 8A 0= IP20 V 1= IP20 V UL 4= IP54 EK/AK 6= IP54 EK/AD... -
Seite 14: Einstellmöglichkeiten
REOVIB MFS 368 Bedienungsanleitung 6.0 Einstellmöglichkeiten Symbol Menüpunkt Bedeutung Einstellung Werkseinstel- lung Leistung Förderer Förderleistung 0-100% Sollwert „Fein“ (vorher „Grob / Fein 1.1.1 Fein 0-100% aktivieren“) Förderer Frequenz Frequenz einstellen 35-140 Hz 100 Hz Invert. Freig. Freigabe inventieren ausgeschaltet Externer Sollwert... - Seite 15 REOVIB MFS 368 Bedienungsanleitung Info Softwarestand Service Fehler quittieren Fehler quittieren ausführen Werkseinstellun- Werkseinstellungen laden ausführen gen* Parametersatz Parametersatz auswählen 1 / 2 / 3 / 4 Aktuelle Parameter im gewählten Parameter sichern Parametersatz sichern (nur wenn Schlüssel-Nr. 143 aktiviert ist) Parametersatz Gewählten Parametersatz laden und...
-
Seite 16: Bedienelemente
REOVIB MFS 368 Bedienungsanleitung 7.0 Bedienelemente Abbruch, Beenden Start / Reset Menü / Parameter auswählen, Wert einstellen Stop Bestätigen, Übernehmen, Menü aus- wählen 7.1 Einstellverhalten Start im Homescreen Vom Homescreen in das Menü springen Den gewünschten Menüeintrag ansteuern Menü auswählen und öffnen des Untermenüs Parameter auswählen... -
Seite 17: Beispiel Parametrierung
REOVIB MFS 368 Bedienungsanleitung 7.1.1 Beispiel Parametrierung Schwarz hinterlegt: Menü / Parameter ausgewählt Betriebsmodus Leistung Leistung Leistung Förderer Förderer 10.0% Förderer 10.0% : 90.0 % Frequenz: 50,5 Hz Stausensor Grenzwerte Leistung Leistung Leistung Förderer 10.0% Förderer 20.0% Förderer 20.0% Rahmen blinkt 7.1.2 Beispiel externer Sollwert... -
Seite 18: Inbetriebnahme
REOVIB MFS 368 Bedienungsanleitung 8.0 Inbetriebnahme 8.1 Vorbereitende Maßnahmen Hinweise Bei den hier beschriebenen Steuergeräten ist es möglich, die Resonanzfrequenz des an- geschlossenen Fördergerätes einzustellen. Da in diesem Fall schon eine geringe Sollwert- vorgabe zur vollen Aussteuerung des Förderers führen kann, muss entsprechend vorsichtig vorgegangen werden, damit durch Anschlagbetrieb des Magneten im Fördergerät kein Schaden entsteht. -
Seite 19: Einstellung
REOVIB MFS 368 Bedienungsanleitung 9.0 Einstellung 9.1 Hinweise zum Reglerbetrieb • Bei Reglerbetrieb ist ein am Schwingförderer montierter Beschleunigungssensor z.B. SW 70 (bei IP54-Geräten) oder SW10 (bei IP20-Geräten) erforderlich. • Im Regelbetrieb mit Sensorrückführung werden alle Schwingungen, die der Sensor erfasst, im Re- gelkreis verarbeitet. - Seite 20 REOVIB MFS 368 Bedienungsanleitung Bei Rundförderern ist eine Montage möglichst weit am Außen- durchmesser sinnvoll, damit ein möglichst großer Schwingweg erfasst wird. Durch ein zu kleines Sensorsignal wird der Steuerbereich des Sollwertes stark eingeschränkt. s = Schwingweg Montagepunkt 1 = kleine Schwingweite Montagepunkt 2 = große Schwingweite...
-
Seite 21: Zusammenhang Zwischen Beschleunigung Und Schwingweite
REOVIB MFS 368 Bedienungsanleitung 9.3 Zusammenhang zwischen Beschleunigung und Schwingweite Der Sensor misst die Momentanbeschleunigung des Förderers. Es ergibt sich eine sinusförmige Ausgangsspannung des Sensors. Die Beschleunigung steigt mit zunehmender Schwingfrequenz. Das Sensorausgangssignal kann also bei hohen Frequenzen und kleiner Schwingweite durchaus größer sein als bei kleinen Frequenzen und größerer Schwingweite. -
Seite 22: Inbetriebnahme Der Steuerung Im Regelmodus
REOVIB MFS 368 Bedienungsanleitung 9.5 Inbetriebnahme der Steuerung im Regelmodus Steuergerät anschließen Sensor montieren und anschließen Automatische Frequenzsuche und Reglerbetrieb Erstinbetriebnahme am Beispiel eines 50 Hz Förderers: Vorgang Einstellmenü und Wert Bemerkung Parameter Sollwert auf null setzten Leistung \ Förderer Unbeabsichtigten und unkontrollierten Betrieb des Förderers vermeiden... -
Seite 23: Fehlersuche
REOVIB MFS 368 Bedienungsanleitung 10.0 Fehlersuche Fehlermeldungen Liegt ein Fehler vor, blinkt in der ersten Displayzeile eine Meldung auf. Error_2401/2402 Acc-Sensorfehler: ACC-Sensor nicht angeschlossen, oder defekt. Error_0005 Überspannung: Netzeingangsspannung zu hoch. Error_0002 Überlast: Ausgangsleistung überschritten z.B. Falsche Frequenzeinstellung, zu großer Magnetluftspalt. -
Seite 24: Anschluss Gehäuseausführung
REOVIB MFS 368 Bedienungsanleitung 11.0 Anschluss Gehäuseausführung interner Anschluss 3 – 8 A Geräte Je nach Gerätevariante sind unterschiedliche Anschlussmöglichkeiten ausgeführt. Plug and Vib (PV) Version: Zur Einhaltung der EMV-Vorschriften muss ein abgeschirmtes Ausgangskabel zum Förderer verlegt wer- den, welches zusätzlich durch die mitgelieferte Ferrithülse geführt werden muss. -
Seite 25: Anschluss Schaltschrankausführung
REOVIB MFS 368 Bedienungsanleitung 12.0 Anschluss Schaltschrankausführung Federklemme für den Schirmanschluss des Ausgangskabels und des Schwingweitensensors EMV-Schirmklemme (Zubehör) Best. Nr.: 27100190100 Zur Einhaltung der EMV-Vorschriften muss ein abgeschirmtes Ausgangskabel zum Förderer verlegt wer- den, welches zusätzlich durch die mitgelieferte Ferrithülse geführt werden muss. - Seite 26 REOVIB MFS 368 Bedienungsanleitung externe Freigabe Spannung Potentialfreier ohne externe Freigabe: +24V/DC Kontakt Brücke verwenden externer Sollwert Potentiometer Steuerspannung / Steuerstrom (Umschaltbar in Menü: „Förderer“) 10 kΩ...
-
Seite 27: Maßbild
REOVIB MFS 368 Bedienungsanleitung 13.0 Maßbild Gehäuseausführungen 47,5 47,5... - Seite 28 REOVIB MFS 368 Bedienungsanleitung Einbauabstände...
- Seite 29 REOVIB MFS 368 Bedienungsanleitung Schaltschrankausführung Einbauabstände Alle Maßangaben in [mm]...
-
Seite 30: Montageanweisung
REOVIB MFS 368 Bedienungsanleitung 14.0 Montageanweisung Nur geeignet für die Montage auf Beton oder anderen nicht brennbaren Oberflächen. Die Schrauben (M4) dürfen mit max. 2,5 Nm angezogen werden... -
Seite 31: A 1.0 Zubehör / Optionen
REOVIB MFS 368 Bedienungsanleitung A 1.0 Zubehör / Optionen Artikel Bestellnummer Ferrithülse für Ausgangskabel 90009017101 Ausgangskabel steckbar mit Ferrithülse 900090359 Schirmanschlussklemme KLBUE 3-8 SC 27100190100 REOVIB MESSBOX 10A IP40 300V 20001220101 Alle Maßangaben in [mm]... - Seite 32 Divisions: India REO GPD INDUCTIVE COMPONENTS PVT. LTD E-Mail: info@reogpd.com · Internet: www.reo-ag.in REO Vibratory Feeding and Power Electronics Division Brühler Straße 100 · D-42657 Solingen Tel.: +49 (0)212 8804 0 · Fax: +49 (0)212 8804 188 REO-USA, Inc. E-Mail: info@reo.de E-Mail: info@reo-usa.com ·...
