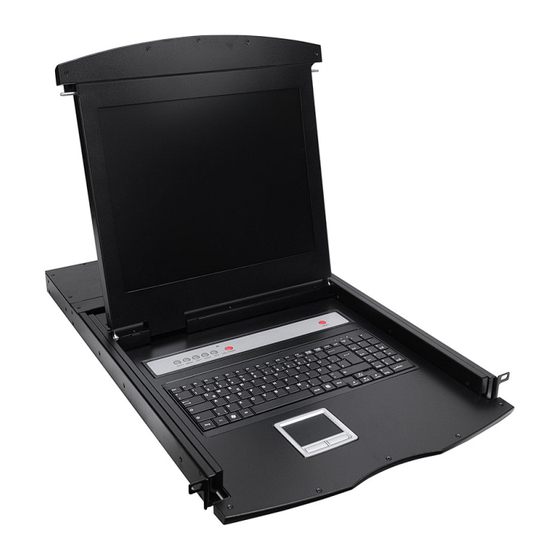

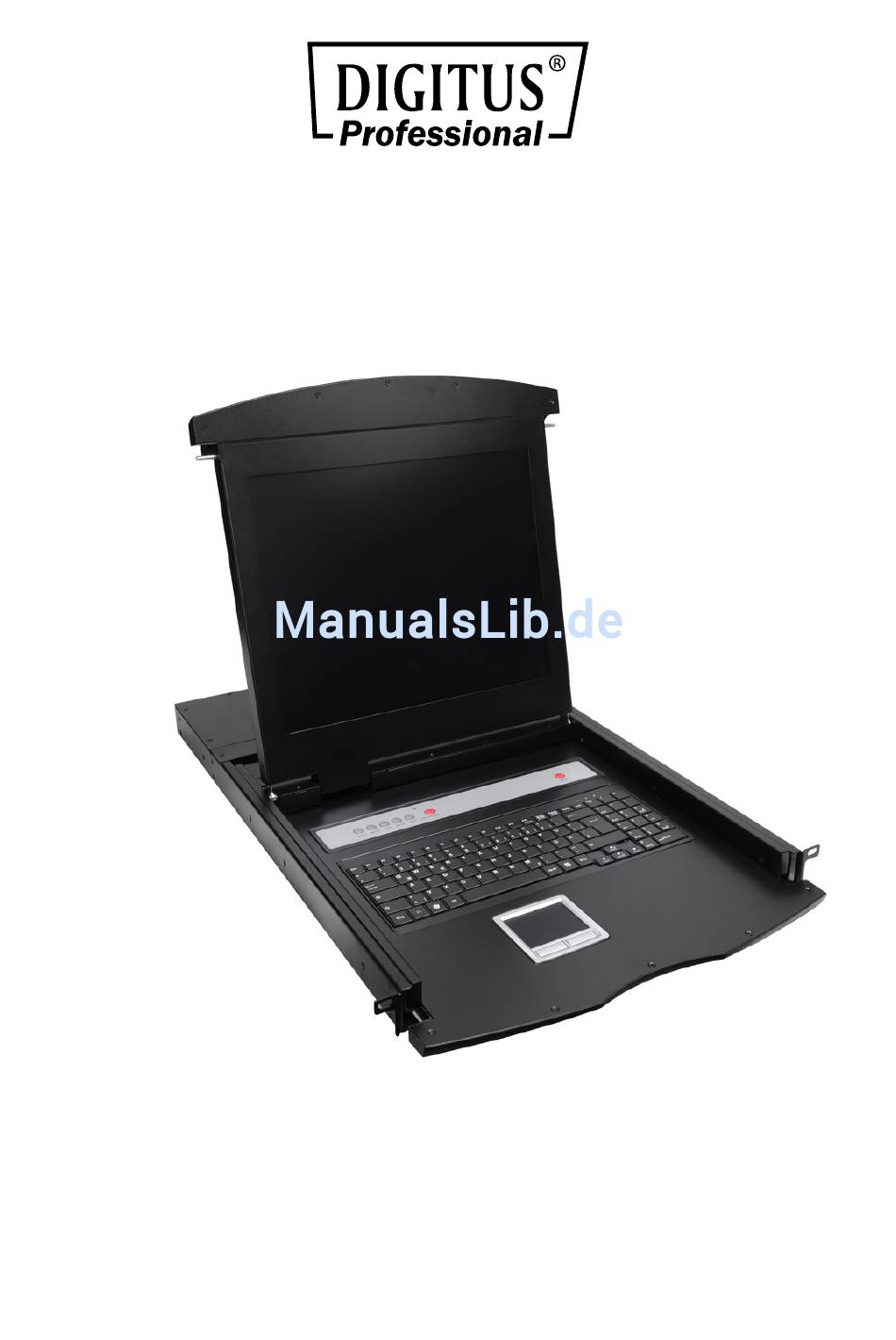

- Seite 1 ® DIGITUS TFT-Konsole Benutzerhandbuch DS-72001 • DS-72002 • DS-72003 DS-72011 • DS-72012 • DS-72013...
-
Seite 2: Inhaltsverzeichnis
EINFÜHRUNG ........................3 Eigenschaften ........................4 MODELLE ..........................5 PRODUKTANSICHT ......................6 VORDERANSICHT ....................... 6 ANSICHT VON HINTEN ....................7 Abmessungen ....................... 8 VERPACKUNGSINHALT ..................... 9 KVM-STEUERUNGSPLATTFORM VERBINDUNGSKABEL ........10 KVM-STEUERUNGSPLATTFORM VERBINDUNGSKABEL ........11 BETRIEB ........................... 11 ANSCHLUSS DER KVM-SIGNALLEITUNG ............... 11 Vor der Benutzung ...................... -
Seite 3: Einführung
EINFÜHRUNG Die KVM-Steuerungsplattform vereint einen KVM-Switch mit mehreren Anschlüssen auf einer Höheneinheit. Es können mehrere PCs von nur einer Plattform (Tastatur, Maus und Monitor) gesteuert werden. Über den KSV-Switch können 8/16 PCs per Direktverbindung und 256 PCs über eine zweistufige Kaskadenschaltung gesteuert werden. Das Gerät kann schnell und einfach installiert werden. -
Seite 4: Eigenschaften
Eigenschaften Steuerungsplattform Steuerungsplattform mit LCD, Tastatur, Maus und KVM-Switch mit mehreren Anschlüssen Eine Höheneinheit, geeignet für eine 19’’ Standard- Gehäuse und -Metallstruktur 17“/19’’ heller, klarer und hochauflösender LCD-Bildschirm Die Steuerungsplattform kann vollständig aus dem Gehäuse herausgezogen werden. Der LCD-Bildschirm kann auf bis zu 120°... -
Seite 5: Modelle
MODELLE OSD-Funktion Hinweis DS-72001GE/US Nein 17’’ LCD-Bildschirm, Tastatur und Maus DS-72002GE/US 17’’ LCD-Bildschirm, Tastatur, Maus und 8/16 Anschlüsse USB KVM DS-72003GE/US DS-72011GE/US Nein 19’’ LCD-Bildschirm, Tastatur und Maus DS-72012GE/US 19’’ LCD-Bildschirm, Tastatur, Maus und 8/16 Anschlüsse USB KVM DS-72013GE/US... -
Seite 6: Produktansicht
PRODUKTANSICHT VORDERANSICHT 1. Vorderseite 2. Griff 3. LCD-Bildschirm 4. Tastatur 5. Touch-Maus 6. Hintere Aufhängung 7. Führung 8. Vordere Aufhängung 9. LCD OSD-Steuertaste... -
Seite 7: Ansicht Von Hinten
ANSICHT VON HINTEN DS-72001GE/US – DS-72011GE/US DC 12V DS-72002GE/US – DS-72012GE/US DC 12V 1 2 3 DS-72003GE/US – DS-72013GE/US... -
Seite 8: Stromanschluss
1. IP Modul auf Werkseinstellungen zurücksetzen Um die Werkseinstellungen wiederherzustellen, drücken Sie mit einer Nadel oder einem dünnen Stift in das Loch. 2. RJ45 Port Ein CAT. UTP Kabel kann an der RJ-45 Port angeschlossen werden, um die KVM Konsole an das Netzwerk anzuschließen. -
Seite 9: Verpackungsinhalt
19’’ KVM Konsole VERPACKUNGSINHALT Name Anzahl/Einheit Hinweis DS-72001GE/US KVM-Steuerungsplattform 17’’ LCD-Bildschirm, Tastatur und Maus, DS-72002GE/US Steuerungsplattform mit DS-72003GE/US integriertem KVM-Switch und mehrere Ports (8/16 Ports) DS-72011GE/US KVM-Steuerungsplattform 19’’ LCD-Bildschirm, Tastatur und Maus, DS-72012GE/US Steuerungsplattform mit DS-72013GE/US integriertem KVM-Switch und mehrere Ports (8/16 Ports) -
Seite 10: Kvm-Steuerungsplattform Verbindungskabel
Kabel KVM-Verbindungskabel 1/8/16 PS/2-Anschluss und USB-Verbindung Netzadapter Netzkabel Verbindungskabel für Netzadapter Benutzerhandbuch Benutzerhandbuch Handbuch Bitte prüfen Sie die Liste sorgfältig und kontaktieren Sie Ihren Händler, falls Probleme auftreten. Bitte lesen Sie die Bedienungsanleitung vor der Installation sorgfältig durch. KVM-STEUERUNGSPLATTFORM VERBINDUNGSKABEL Kabelart KVM-Port PC-oder Server-Anschluss... -
Seite 11: Kvm-Steuerungsplattform Verbindungskabel
KVM-STEUERUNGSPLATTFORM VERBINDUNGSKABEL Kabeltyp Hinweis Spannungsbereich Maschinentyp Netzkabel 3 Stecker nach 100~230V alle Wechselstrom Ländernorm Gleichstrom STROMVERSORGUNG Wechselstrom Netzkabel Wechselstrom BETRIEB ANSCHLUSS DER KVM-SIGNALLEITUNG Verbinden Sie das Kabel mit einem der 8 Anschlüsse der KVM-Steuerungsplattform und das andere Ende des Kabels mit Ihrem Computer. DC 12V Gleichstrom ... -
Seite 12: Vor Der Benutzung
Vor der Benutzung Stellen Sie sicher, dass alle Geräte sicher geerdet sind. Vergewissern Sie sich, dass das KVM-Kabel und das Netzkabel ordnungsgemäß angeschlossen sind. Während der Benutzung Ziehen Sie die KVM-Steuerungsplattform vollständig heraus. Die Führung rastet automatisch einen und die Plattform wird automatisch abgeschaltet. ... -
Seite 13: Nach Der Benutzung
Nach der Benutzung Drücken Sie die LCD Ein-/Aus-Taste. Der LCD-Bildschirm wird ausgeschaltet. Schließen Sie den LCD-Bildschirm und verriegeln Sie die Frontplatte. Entriegeln Sie die Führung Schieben Sie die Steuerungsplattform wieder vollständig hinein. Die Plattform wird abgeschaltet. Hot-Plug Die KVM-Steuerungsplattform ist Hot-plug-fähig. -
Seite 14: Montage & Demontage
Montage & Demontage Das Gerät kann wie folgt montiert und demontiert werden:... -
Seite 15: Installation In Einem Standardgestell
INSTALLATION IN EINEM STANDARDGESTELL 1. Schrauben Sie zuerst den vorderen Flansch an das Gestell. Schieben Sie die Stangen mit dem hinteren Flansch Richtung Gestell, bis die Flansche an das Gestell stoßen. Schrauben Sie dann die hinteren Flansche an das Gestell. 2. -
Seite 16: Einstufige Installation
4. Benutzen Sie die mitgelieferten Schrauben, um die Schienen an der Rückseite des Schalters lose zu befestigen. EINSTUFIGE INSTALLATION Gehen Sie wie folgt vor, um Ihre Installation vorzubereiten: 1. Stecken Sie Ihre USB-/PS/2- Tastatur, USB-/PS/2-Maus und den Bildschirm in den Bereich für Konsolenanschlüsse an der Rückseite des Gerätes. 2. -
Seite 17: Mehrstufige Installation
MEHRSTUFIGE INSTALLATION: Gehen Sie für die mehrstufige Installation wie folgt vor: 1. Führen Sie die einstufige Installation wie oben beschrieben (EINSTUFIGE INSTALLATION) durch. 2. Verbinden Sie das eine Ende des HDB15-Kabels mit dem IN-Anschluss des oberen KVM und das andere Ende mit dem OUT-Anschluss des unteren KVM. Damit ist die mehrstufige Installation abgeschlossen und Sie können Ihrer PCs einschalten. - Seite 18 LCD-KVM oder KVM der 1. Stufe DESCRIPTION FOR CASCADE: KVMs der 2. Stufe 1. Vor dem Verketten von KVMs muss. der OSD-Hotkey geändert werden. Die Hotkeys von KVMs der 1. Stufe und der 2. Stufe müssen unterschiedlich sein. Die Standardeinstellung für den Hotkey ist: [Ctrl][Ctrl] 2.
-
Seite 19: Osd-Betrieb
OSD-BETRIEB ÜBERBLICK OSD Alle Vorgänge werden über das On Screen Display (OSD) gesteuert. Alle Verfahren gehen von dem OSD-Hauptmenü aus. Betätigen Sie [Ctrl] zweimal, um das Hauptmenü zu öffnen. Hinweis: Optional können Sie die Hotkey-Tastenkombination im OSD Menü unter Einstellungen(F6) auf [Scroll] , [Shift] oder [Alt] ändern. Das OSD-Menü... -
Seite 20: Titel Osd-Hauptbildschirm
TITEL OSD-HAUPTBILDSCHIRM Titel Erklärung In dieser Spalte werden die Port-Nummern alle CPU-Ports bei der Installation aufgelistet. Der einfachste Weg auf einen bestimmten Computer zuzugreifen, ist es, diesen mit der Markierungsleiste hervorzuheben und dann [Enter] zu drücken. Wenn ein Anschluss zur Schnellansicht gewählt wurde, wird dies mit dem Symbol einer Pfeilspitze in dieser Spalte angezeigt. - Seite 21 F3 LIST Mit der Funktion LIST können Sie den Umfang der Anschlüsse auf dem Hauptbildschirm des OSD erweitern oder einschränken. Viele OSD-Funktionen sind ausschließlich auf den Computern verfügbar, die für eine Auflistung auf dem Hauptbildschirm mit dieser Funktion gewählt wurden. In der folgenden Liste sehen Sie die Wahlmöglichkeiten und deren Bedeutung: Wahl Bedeutung...
- Seite 22 KANAL-ANZEIGEMODUS Modus in kleinen Fenstern. Wahl und Bedeutung wie folgt: Wahl Bedeutung PN + NAME In dem Fenster werden Portnummer und -name angezeigt. In dem Fenster wird die Portnummer angezeigt. NAME In dem Fenster wird der Port-Name angezeigt. Positionieren Sie die Markierungsleiste auf der gewünschten Option und drücken Sie [Enter], um diese zu wählen.
-
Seite 23: Hotkey Osd Aktivierung
HOTKEY OSD AKTIVIERUNG: wählen Sie einen Hotkey zum Aktivieren von OSD. [Ctrl] [Ctrl] für die Einstellung [Ctrl] [Ctrl] als Hotkey [Scroll] [Scroll] für die Einstellung [Scroll] [Scroll] als Hotkey [Shift] [Shift] für die Einstellung [Shift] [Shift] als Hotkey ... -
Seite 24: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte befolgen Sie bei der Installation, Nutzung und Wartung des Gerätes die folgenden Hinweise. Damit stellen Sie sicher, dass Ihr Produkt ordnungsgemäß funktioniert. Stellen Sie bitte vor dem Einrichten und dem Betrieb des Gerätes sicher, dass dieses mit ordnungsgemäßer Netzspannung versorgt wird.
