Zubehör
Bestellbezeichnung
OMH-RL2-S
Halterung mit Schutzkragen und Halb-
schelle für Drehung um 360°
Merkmale
• Haltewinkel
• Einstellbare Halterung
• Schutzfunktionen
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com

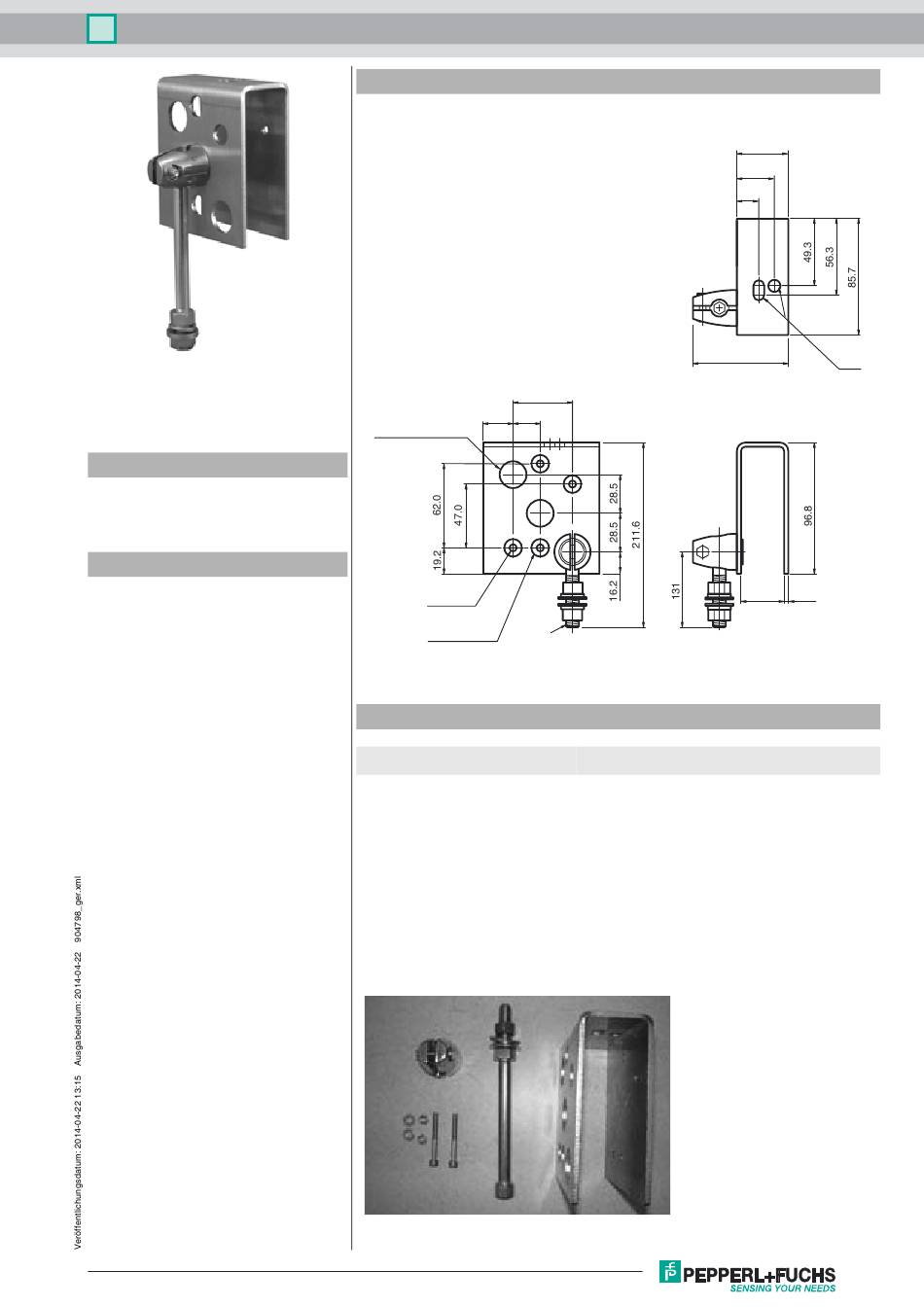

Abmessungen
43.8
22.1 20.0
Befestigungslöcher
für Halbschelle (3 x)
ø5.3 (4 x)
Zugangslöcher für
3/8"-16
Werkzeuge (4 x)
Technische Daten
Mechanische Daten
Material
Anleitung
Bei der Bestellbezeichnung OMH-RL2-S handelt es sich um eine Halterung mit
Schutzkragen für optoelektronische Sensoren der Serien 28 und 29.
Sie umfasst die folgenden Komponenten (siehe Abbildung 1, von oben links im
Uhrzeigersinn):
Halbschelle
Befestigungsbolzen mit zwei Muttern, zwei Unterlegscheiben und einer
Zahnscheibe
Schutzkragen aus Metall
Zwei Schrauben, zwei Muttern und zwei Unterlegscheiben zur Befestigung des
Sensors am Schutzkragen
Deutschland: +49 621 776 1111
Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
27.6
16.2
70.2
Edelstahlummantelung, vernickelte Zink-Halbschelle, verzinkte
Schrauben und Muttern
OMH-RL2-S
37.8
ø7.9
31.7
3.0
1
