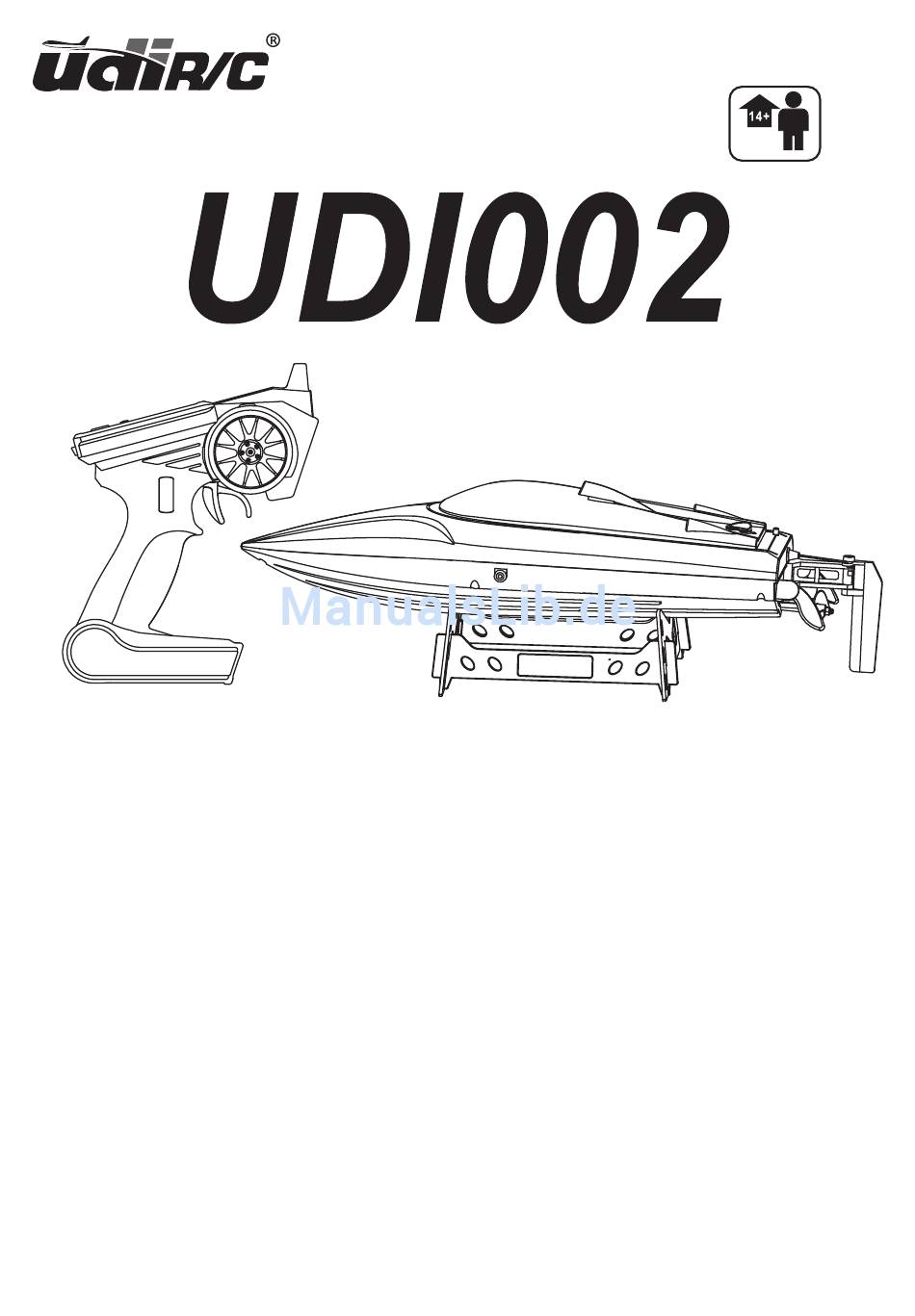

Anleitung für Funkferngesteuertes RC Boot mit 2.4GHz
Vor dem ersten Einsatz lesen Sie bitte sorgfältig die Anleitung durch. Die Bilder in der Anleitung können sich vom
Original unterscheiden.
1.
Dieses Boot wird von einem 390er Bürstenmotor angetrieben. Ausgestattet mit einem Lithium-Ion Akku, kann
das Modell eine Geschwindigkeit von 30Km/h erreichen.
2.
Das Boot ist mit einer fortschrittlichen 2.4GHz Fernsteuerung ausgestattet, die über automatische Bindungs-
Technologie verfügt. Dadurch können Sie das Modell auch auf größere Entfernungen sicher kontrollieren.
3.
Technische Daten RC Boot:
Länge: 424mm
Breite: 114mm
Höhe: 119mm
4.
Spezielle selbst aufrichtende Funktion: Diese hilft Ihnen wenn beim Fahren das Boot einmal umkippen sollte.
5.
Motorkühlung: Verlängert die Lebensdauer des Motors.
6.
Eingebaute Finnen rechts und links: Verbessert die Stabilität beim Fahren.
7.
Unterspannungsalarm Funktion: Wenn der Akku im Modell zu schwach wird, werden Sie ein "DI,DI,DI" vom
Sender hören. Sobald sie den Alarm hören, müssen Sie das Modell innerhalb 1 min. zurück ans Ufer fahren.
8.
Der Sender erkennt, wenn das Signal der 2.4GHz Anlage schwach wird und das Außer-Reichweiten Licht blinkt.
1
Alter

Werbung

loading

Inhaltszusammenfassung für Udi R/C UDI002

  • Seite 1 Alter Anleitung für Funkferngesteuertes RC Boot mit 2.4GHz Vor dem ersten Einsatz lesen Sie bitte sorgfältig die Anleitung durch. Die Bilder in der Anleitung können sich vom Original unterscheiden. Dieses Boot wird von einem 390er Bürstenmotor angetrieben. Ausgestattet mit einem Lithium-Ion Akku, kann das Modell eine Geschwindigkeit von 30Km/h erreichen.
  • Seite 2 RC Boot Explosionszeichnung Verschluss Wassersensor Oberes Deck Lenkgestänge Rumpf Ruder Propeller Finnen Trimmklappen Kühlwasserauslass Bootsständer Vorwärts Trimmung Rückwärts Trimmung Leistungsanzeige Drehknopf f. Ruder Linke Rudertrimmung Rechte Rudertrimmung Ein/Aus Schalter Gashebel...

  • Seite 3: Akku Laden

    Batterien im Sender installieren Batterie installieren: Öffnen Sie die Abdeckung des Batteriefaches und installieren Sie vier 1.5V AA Batterien. Achten Sie auf die richtige Polarität beim Einlegen. Danach schließen den Deckel des Batteriefaches. Batterieabdeckung Batteriefach Akku Laden Stecken Sie das breitere Ende des USB Ladekabel in die USB Buchse an einem Computer. Dann schließen Sie den Akku an das schmalere Ende des Ladekabels, so dass es einrastet.
  • Seite 4 Verbinden Sie den Akku mit dem (1) Setzen Sie den Deckel auf den Rumpf. Stecker. Notiz: Legen Sie das (2) Drücken Sie diese nach unten Akkukabel an die Seite des Rumpfes, (3) Dann verriegeln Sie den Verschluss, um eine Beschädigung am Kabel zu während Sie den Deckel nach unten vermeiden.
  • Seite 5 Erklärung der Funktionen Vorwärts 1. Ihr Modell fährt vorwärts, indem Sie den Gashebel nach hinten ziehen Rückwärts 2. Ihr Modell fährt rückwärts, indem Sie den Gashebel nach vorne drücken Ruder links 3. Ziehen Sie den Gashebel etwas nach hinten und drehen den Drehknopf am Sender gegen den Uhrzeigersinn, dann fährt das Boot nach links.
  • Seite 6 Boot kentert 5. Wenn das Boot im Wasser kentert, müssen Sie den Gashebel nach vorne drücken und dann schnell nach hinten ziehen, dann wird sich das Boot wieder aufrichten. Linke Rudertrimmung Trimmung links 6. Wenn das Boot beim Fahren nach rechts zieht, rücken Sie die linke Rudertrimmung solange bis das Boot geradeaus läuft.

  • Seite 7: Instandhaltung Und Reparatur

    Fahrt gereinigt und getrocknet werden. Sollten Sie das RC Boot eine längere Zeit nicht betreiben, entfernen Sie die Batterien aus dem Sender, um diesen vor eventuell auslaufenden Batterien und damit vor Beschädigungen zu schützen. Ersatzteilliste UDI002-01 UDI002-02 UDI002-03 Lenkservo...
  • Seite 8 UDI002-05 UDI002-06 Stahlrohr f. Antriebswelle Ruder komplett UDI002-07 UDI002-08 UDI002-09 Deck oben Rumpf o. Deck oben Finnen (2Stk) UDI002-10 UDI002-11 UDI002-12 USB Ladekabel Empfängereinheit Lenkgestänge UDI002-13 UDI002-14 UDI002-15 Bootsständer Li-Ion Akku Trimmklappen UDI002-16 UDI002-17 Kühlschlauch Fernsteuerung...
  • Seite 9 WICHTIGE INFORMATIONEN ZUR GARANTIE UND ZULASSUNGSBESTIMMUNGEN Udi R/C und Ripmax Ltd. garantieren, dass dieses Modell den europäischen Normen und Richtlinien entspricht, und zum Datum des Kaufes frei von Defekten an Materialien, und frei von Herstellungsmängeln ist. Dieses deckt nicht die Bauteile ab, die bei Gebrauch, Missbrauch, Abstürze, Modifikationen, Nachlässigkeit, und unautorisierten Reparaturen...
