ASSEMBLAGE

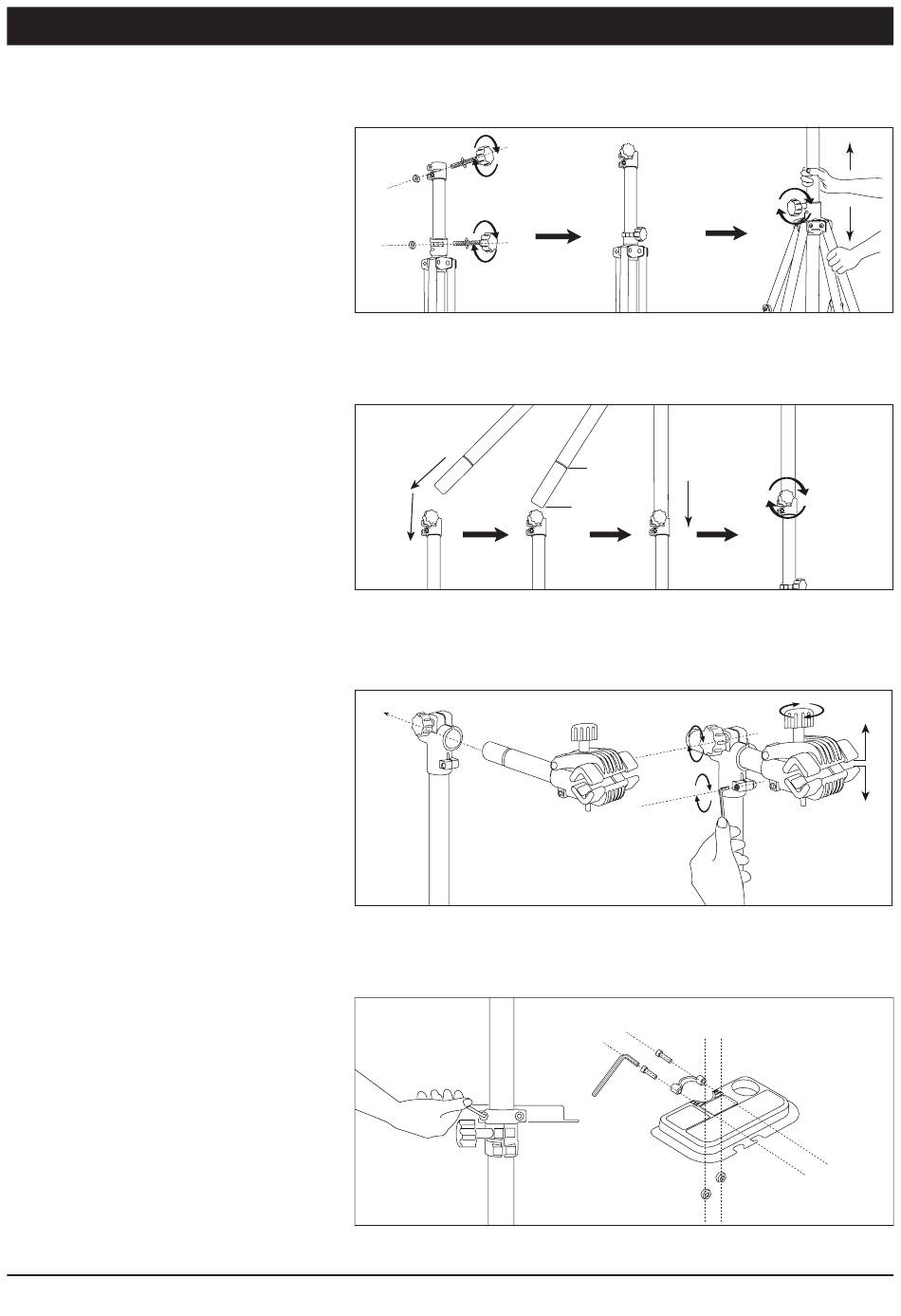

MONTEER DE KNOP EN OPEN DE BASIS
1.
Installeer de blauwe plastic knop volgens
onderstaande afbeelding, draai de moer
niet te vast. Draai de onderste knop los,
druk de basis naar beneden terwijl
u de basis naar buiten
spreidt naar de grond.
Zorg dat de knop goed vast zit nadat
de hoogte is bevestigd.
Druk de basis niet te ver naar beneden tot
buiten de minimale bultmarkering.
BOVENSTE TELESCOOPBUIS
2.
MONTEREN
Maak de blauwe knop bovenop de
onderste buis los. Plaats de bovenste
telescopische buis eerst in het onderste
buisuiteinde met de dimple/dop.
Als het moeilijk is om te plaatsen, zorg
er dan voor dat de knop volledig is
losgedraaid.
Bij het inbrengen van de telescopische
buis kunt u proberen om te beginnen met een lichte
hoek om de zwarte tweewegverbinding te openen.
3.
Draai de knop vast nadat de hoogte is bevestigd.
BOVENSTE DWARSBUIS MONTEREN
4.
Monteer de blauwe plastic knop volgens stap 1 en
draai deze niet te strak vast.
Plaats de bovenste dwarsbuis volgens
onderstaande afbeelding, passeer geen deuk aan
het uiteinde van de buis tijdens het aanpassen van
de lengte van de dwarsbuis.
Draai de knop vast en schroef de zwarte plastic
verbinding stevig vast nadat de lengte van de
dwarsbuis en de klemhoek zijn bevestigd.
MONTAGE GEREEDSCHAPSLADE
4.
Monteer de gereedschapsbak
volgens onderstaande afbeelding.
Mogelijk heb je nog een hand nodig
om de gereedschapsbak en de
moeren vast te houden terwijl je de
bouten vastdraait.
NIET VERLENGEN
LENGTE DIMPEL
VOORBIJ DE GRENS
CAP
5
PERS
BEVESTIGEN
BEVESTIGEN
25-55mm
