Funke TRT800A Bedienungsanleitung
Mode-s transponder
Inhaltszusammenfassung für Funke TRT800A
- Seite 1 TRT800A-OLED Mode-S Transponder P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau (Dokument-Nr. 03.2114.010.71d) f.u.n.k.e. means – fabrication · utilities · network · know-how · engineering k.e.
- Seite 3 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Änderungsverzeichnis Revision Datum Änderungsbeschreibung 1.00 04.02.2013 Erstausgabe 2.00 22.01.2014 Umfirmierung f.u.n.k.e. AVIONICS GmbH Neuer EM800-Kabelplan in Kap3.7.3 eingefügt Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen.
-
Seite 4: Inhaltsverzeichnis
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Inhaltsverzeichnis ALLGEMEINES ................. 5 Symbole .................. 5 Abkürzungen ................6 Kundenservice ................ 6 Geräteeigenschaften ............... 7 BEDIENUNG ..................8 Bedienelemente im Überblick ..........8 Ein/Ausschalten ..............10 Anzeige ................. 11 Anzeige - Helligkeit ............... 12 Flight-ID (FID) ............... - Seite 5 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.8.3 Antennenleitung ............24 Überprüfung nach dem Einbau ..........24 3.10 Inbetriebnahme ..............24 3.11 Zubehör................. 25 3.12 Zeichnungen ................. 26 3.12.1 Geräteabmessungen ..........26 3.12.2 Einbauhinweise ............27 EINSTELLUNGEN ................29 Überblick ................29 Übersicht der Transponder Einstellungen anzeigen ....
-
Seite 6: Allgemeines
Bedienung und Einbau ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften und die Beschreibung von Einbau und Bedienung des Mode S Transponders TRT800A. Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann. -
Seite 7: Abkürzungen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Abkürzungen Abk. Bezeichnung Definition Flight ID Flugplannummer oder falls nicht zugeteilt Kennzeichen des Luftfahrzeuges Special Position Aktivierung nach Aufforderung des Identification Fluglotsen „Squawk Ident“, sendet für 18 Sekunden SPI Puls zur Markierung auf dem Radarbildschirm... -
Seite 8: Geräteeigenschaften
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Geräteeigenschaften Um den Transponder im Mode S betreiben zu können, muss die „ICAO 24-Bit Aircraft Addresse“ für das betreffende Luftfahrzeug zuständigen Luftfahrtbehörden (rechtzeitig) beantragt und über den Transponder in den externen Speicher (im Stecker TRT800EMxx integriert) eingegeben werden (siehe Kapitel 4.3.1 und 4.5.4). -
Seite 9: Bedienung

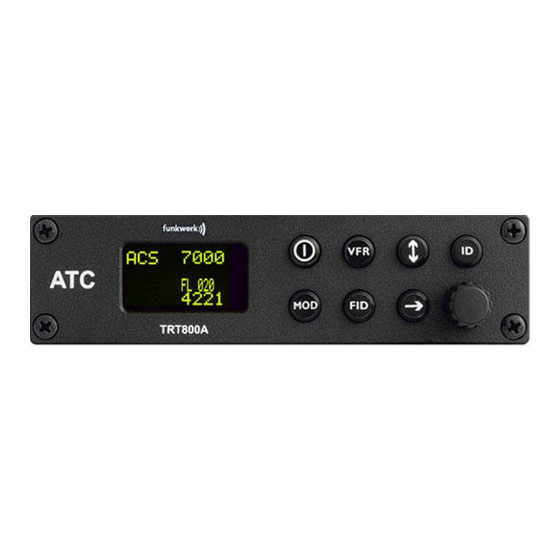

TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau BEDIENUNG Bedienelemente im Überblick VFR aktivieren/ deaktivieren Betriebsmodus Tausch (Aktiv) Aktiver Standby Aktiver Squawk Squawk EIN / AUS „Squawk Ident“ Drehschalter zum Einstellen der Standby Betriebsmodus durch den Cursor Flight-ID Squawk (Standby) bezeichneten Stelle... - Seite 10 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau ► Anschalten ca. 0,5 s drücken EIN/AUS ► Ausschalten ca. 3 s drücken ► VFR Squawk aktivieren/deaktivieren (kurz drücken) aktiven Squawk als VFR/VFRW-Squawk ► speichern (3 s drücken) (→2.8) ► aktiven und Standby-Squawk tauschen ►...
-
Seite 11: Ein/Ausschalten
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Ein/Ausschalten Einschalten: ca. 0.5 s drücken Ausschalten: ca. 3 s drücken Nach dem Einschalten erscheint eine Anzeige mit: Geräte Name TRT800A. V5.3 Software Version Firmware Version FPGA-Vers: 102 Sind mehrere Aircraft- Adressen/FIDs gespeichert, muss 24D5F2 <... -
Seite 12: Anzeige
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Anzeige Betriebsart: Aktiv Lock out Antwort Aktiver Squawk Anzeige Anzeige Test mode 7000 Anzeige PLL/TRX/ DC BAT/DIM Helligkeit regelbar FL 030 SPI aktiv Batterrie-Fehler STBY 2000 Höhe GND switch Betriebsart: Standby Fehler- Passiver... -
Seite 13: Anzeige - Helligkeit
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Anzeige Bedeutung Bemerkung Fehlermeldungen PLL Fehler interner Fehler Fehler beim Senden interne Spannung zu niedrig interner Fehler FPGA-Fehler interner Fehler Batteriespannung zu niedrig evtl. Batterie/Generator defekt Anzeige - Helligkeit Im aktiven Betrieb (nicht Standby) - Taste 2 Sek. -
Seite 14: Flight-Id (Fid) Ändern
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 2.5.2 Flight-ID (FID) ändern (wiederholt) drücken bis „STBY“ erscheint drücken und halten. Bei Anzeige „CHANGE FID“ loslassen CHANGE FID _ _ _ _ _ _ _ _ A B C D E F G H... -
Seite 15: Squawk-Einstellung
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau • A – – „Mode A“ Transponder antwortet nur auf Mode A Anfragen. Im Betriebszustand STBY (Standby) erfolgen keinerlei Aussendungen des Transponders! Daher ist der Trans- ponder bei dieser Betriebsart weder für die Flugsicherung noch für die Kollisionswarnsysteme anderer Flugzeuge... -
Seite 16: Id - Spezielle Positions-Identifizierung (Spi): "Squawk Ident
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau • Durch VFR überdeckten Standby-Squawk wieder anzeigen: oder drücken bzw. Drehknopf betätigen (der VFR- Squawk bleibt dabei weiterhin aktiv!) Beispiel: 4700 7000 7000 FL 030 FL 030 FL 030 STBY 5600 STBY STBY 4700 •... -
Seite 17: Einbau
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau EINBAU Hinweise Die folgenden Angaben müssen beim Einbau berücksichtigt werden. Der beauftragte luftfahrttechnische Betrieb kann die Verdrahtung durchführen. Verdrahtungspläne siehe Kapitel 3.7 Verkabelung. Transponder, AC-Adressadapter, Kabel und Antennen müssen gemäß „FAA AC-143.13-2A Acceptable Methods, Techniques and Practices –... -
Seite 18: Auspacken Und Kontrolle Des Gerätes
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau EASA Form 1 Auspacken und Kontrolle des Gerätes Packen Sie das Gerät vorsichtig aus. Transportschäden müssen umgehend dem Transporteur angezeigt werden. Das Verpackungs- material muss für Beweiszwecke vorhanden sein. Für Lagerung oder Rücksendung sollte die Original- verpackung verwendet werden. -
Seite 19: Geräteanschluss
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Geräteanschluss 3.6.1 Gerätestecker Der 15-polige Gerätestecker (D-SUB) enthält alle elektrischen Ver- bindungen mit Ausnahme des Antennenanschlusses. Für den Geräteanschluss darf nur ein External Memory (AC-Adress- Adapter) TRT800EMxx verwendet werden, weil dieser Bestandteil des zugelassenen Geräts ist und darin ein Speicher für die „ICAO 24-Bit... -
Seite 20: Anschluss Für Statischen Druck
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.6.2 Anschluss für statischen Druck Der Anschluss für den statischen Druck an der Rückseite des Gerätes wird mit einem 5-mm Silikon-Schlauch mit der entsprechenden Static- Leitung des Luftfahrzeuges verbunden. Der Schlauch muss fixiert und gesichert werden, ohne ihn zu quetschen. -
Seite 21: Steckerbelegung
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.7.2 Steckerbelegung Der Transponder darf nur in Verbindung mit einem External- Memory-Adressadapter (TRT800EMxx) betrieben werden Pin Verwendung Bem. Stecker Vorherige Steckertypen TRT800 TRT800 EMRS EMSS ● ● ● Schnittstelle Fernbedienung Eingang ● EEPROM Signal... -
Seite 22: Kabelplan External Memory Em800
< PIN-14> New interface available -at TRT800H starting from S/N: 30430109 with SW V5.3 -at TRT800A starting with SW V5.3 New TRT800H interface starting from HW 6.0 port / function not available at TRT800A RMT-TXD RMT-SW+UB RMT-LIGHT RMT-RXD 9 10 11 12 13 14 15... - Seite 23 < PIN-14> New interface available -at TRT800H starting from S/N: 30430109 with SW V5.3 -at TRT800A starting with SW V5.3 New TRT800H interface starting from HW 6.0 port / function not available at TRT800A RMT-TXD RMT-SW+UB RMT-LIGHT RMT-RXD 9 10 11 12 13 14 15...
-
Seite 24: Antenne
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Antenne 3.8.1 Antennenauswahl • Empfohlene Antennen: siehe Kapitel 0 • Zubehör • Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet sein. • Die spezifizierten Eigenschaften sind abhängig vom ordnungs- gemäßen Einbau. -
Seite 25: Antennenleitung
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.8.3 Antennenleitung • geeignete Antennenkabel: siehe Kapitel 0 • Zubehör • möglichst kurze Leitungen verwenden • Der kleinste Antennenleitungsbiegeradius beträgt 10 cm. Knicke sind nicht zulässig. • Abstand zu ADF-Antennenleitungen mindestens 30 cm •... -
Seite 26: Zubehör
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Das TRT800A startet nach dem Einschalten im Standby- Modus (Anzeige STBY). Betätigen Sie vor dem Start die Taste , um den Betriebsmodus zu wechseln (Anzeige ACS). Besonders wichtig ist die korrekte Einstellung der richtigen 24bit - Aircraft-Adresse (siehe Kapitel 4.5.4). -
Seite 27: Zeichnungen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.12 Zeichnungen 3.12.1 Geräteabmessungen 14 mm Halteklammern links und rechts 15 mm 20 mm 140 mm 160 mm O 4,3 mm 148 mm Der D-SUB-Anschlußstecker muss beidseitig mit den Halteklammern arretiert werden! Dokument-Nr.: 03.2114.010.71d / Revision: 2.00... -
Seite 28: Einbauhinweise
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 3.12.2 Einbauhinweise Panelausschnitt: 160 x 42 mm rechteckig, quer ausgerichtet, in Blick- und Griffweite des Piloten Es sind drei Montagemöglichkeiten vorgesehen: • Befestigung direkt am Instrumentenbrett: Teile aus Befestigungs-Set MB800AS verwenden. Die beiden Standard-„Mounting Blocks“... - Seite 29 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Spacer Plate Distanzblech KT76 frame remains in the panel KT76-Rahmen bleibt montiert (Mounting-Block-Set MB800KT) KT76 frame removed KT76 Rahmen entfernt (Mounting-Block-Set MB800A2) 148 mm 158 mm direct panel mounting Befestigung direkt am Panel (Mounting-Block-Set MB800AS) Dokument-Nr.: 03.2114.010.71d / Revision: 2.00...
-
Seite 30: Einstellungen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau EINSTELLUNGEN Überblick Der TRT800A kann die folgenden Daten speichern: • ICAO 24-Bit Aircraft-Address (AA) • Aircraft Category (AC) • Flight Identification (FID) • Ground-Switch-Anschluss (Yes/No) • Geschwindigkeitskategorie (RI) • Schnittstellenkonfiguration Alle diese Daten sind im Setup (Kap.4.5.4) konfigurierbar und werden in einem Speicherbaustein im Aircraft-Address Adapter TRT800EM (im Stecker integriert) gespeichert. - Seite 31 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Anzeige (Beispiel) Seite 1 Aircraft Address AA : F E 1 2 3 4 Aircraft Category AC : FID: 4 4 E 1 2 3 Flight Identification MOD=next Seite 2 Speed Category Speed Cat : 8 Ground Switch Ground Sw.: YES...
-
Seite 32: Beschreibung Der Grundeinstellungen
• ein GPS Protokoll ausgewählt ist (NMEA/FREEFLIGHT/AR-NAV) • ein GPS Empfänger angeschlossen ist und Daten an den TRT800A überträgt (ansonsten wird: “Pos. :no data” angezeigt) • eine gültige Position vom GPS Empfänger übertragen wird (bei ungültigen Daten wird “Pos. :wrong data” angezeigt). -
Seite 33: Flugzeugkategorien (Ac)
Bindestriche und Leerzeichen oder zusätzlich Nullen. Die letzten drei Stellen sind auf „blank“ (Leerzeichen) zu setzen. Der TRT800A kann zwar im Hinblick auf eine spätere Erweiterung 8 Zeichen speichern, der ICAO-Flugplan spezifiziert jedoch nur 7 Zeichen, weshalb derzeit auch nur 7 Zeichen verwendet werden dürfen. -
Seite 34: Geschwindigkeitskategorie (Ri)
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 4.3.4 Geschwindigkeitskategorie (RI) Setup→4.5.4 Ein weiterer notwendiger Bestandteil der Mode-S Daten ist die Angabe zur Geschwindigkeitskategorie des jeweiligen Luftfahrzeuges. Die Geschwindigkeitskategorie muss mit dem jeweiligen Code im Setup eingestellt werden. Code Beschreibung Keine Angaben zur Maximalgeschwindigkeit verfügbar Maximalgeschwindigkeit ≤... -
Seite 35: Option : Fernbedienung
Dateninhalte und Datenraten wie in der Luft verwendet. 4.4.2 Option : Fernbedienung Setup→4.5.4 Verkabelung→3.7 Der TRT800A kann über einen angeschlossenen Fernbedienungskopf „Remote-Control-Unit TRT800RT“ fernbedient werden. Die Schnittstelle ermöglicht die Steuerung aller Einstellungen des Transponders, die während eines Fluges relevant sind. -
Seite 36: Option: Höhenkalibrierung
Einstellung des verwendeten GPS-Systems: 1 .. 2 Nachrichten pro 2 s. 4.4.4 Option: Höhenkalibrierung Setup→42 Der TRT800A verwendet einen internen, temperatur-kompensierten Drucksensor. Dieser wird herstellerseitig über den gesamten geforderten Höhenbereich kalibriert um eine korrekte Höhenermittlung innerhalb der vorgegebenen Toleranzen zu gewährleisten. -
Seite 37: Einstellungen Durchführen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau In diesem Fall kann die Höhenmessung des Transponders so nachjustiert werden, dass die Anzeige des Transponders und die des primären Höhenmessers im Cockpit innerhalb der geforderten ±125ft liegen. Die Nachjustierung basiert auf fünf Interpolationspunkten, an denen Offset-Werte gewählt werden können. -
Seite 38: Konfigurationsmenüs
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 4.5.1 Konfigurationsmenüs Die in den folgenden Kapiteln beschriebenen Konfigurationsmenüs werden durch das Drücken der Taste im Standby Mode und loslassen Taste Anzeige gewünschten Konfigurationsmenüs erreicht. Die folgenden Konfigurationsmenüs können ausgewählt werden: Zähler Anzeige Funktion 0..3... -
Seite 39: Auswahl/Löschen Von Konfigurationsdaten
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 4.5.3 Auswahl/Löschen von Konfigurationsdaten Es ist mindestens einer der acht möglichen, flugzeugbezogenen Datensätze im Stecker gespeichert. Ist mehr als eine Konfiguration verfügbar, erscheint nach dem Einschalten ein Auswahlmenü, das die gespeicherten Konfigurationen anhand der Flight ID auflistet. -
Seite 40: Konfiguration Durchführen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 4.5.4 Konfiguration durchführen werden die einzelnen Menüpunkte abgearbeitet bzw. ohne Änderung übersprungen. Dadurch bleiben ursprünglichen Einstellungen erhalten. Es wird kein Eintrag gelöscht! Die Schritte 1-9 ändern zunächst die aktuell verwendete Konfiguration (“Record“), welche beim Start des Transponders geladen wurde, bzw. - Seite 41 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) AA : EF123456 ...bewegt Cursor nach rechts (^) AC : ..bewegt Cursor nach links (^) FID: ^BCDEFG MOD=next Drehschalter..ändert den Wert Record 1: Aktivierung/Deaktivierung der Ground Switch Option GND Switch: Yes/No Drehschalter...
- Seite 42 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) 10. Wenn weitere Datensätze angelegt Records ID=Edit Records /geändert werden sollen drücken. Zum Verlassen und Abspeichern der MOD=Exit Konfiguration drücken 2000 11. Der Transponder ist nun wieder im FL 030 Standby Betrieb.
-
Seite 43: Einstellung Der Optionalen Höhenkalibrierung
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau 4.5.5 Einstellung der optionalen Höhenkalibrierung Beschreibung→4.4.4 Die Einstellung der Höhenkalibrierung darf nur von Fachpersonal vorgenommen werden! Pilot und Halter sind verantwortlich für korrekt eingestellte Höhen Korrekturwerte. Diese Einstellung ist nur in Ausnahmefällen notwendig (→4.4.4) - Seite 44 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) Nach der Freigabe von wird der erste Offset Wert angezeigt. Altitude: 2000 ft Offset 0 ft MOD=next Drehschalter... ändert den Wert. -10ft bis -100ft Altitude: 2000 ft 10ft bis 100ft...
-
Seite 45: Anhang
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau ANHANG Technische Daten Zulassung CS-ETSO-2C112a EASA.21O.268 Angewandte Vorschriften CS-ETSO-2C112a EUROCAE ED-73B Class 1 Level 2es EUROCAE ED-26 RTCA DO-160D RTCA DO-178B Software-Level D Temperaturbereiche Betrieb -20 °C to +55 °C; für 30 min +70°C Lagerung -55 °C to +85 °C... - Seite 46 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Empfänger-Empfindlichkeit HF-Signalpegel, der 90 % Antwortrate erzeugt: A. MTL für ATCRBS und ATCRBS/Mode S All-Call Abfragen: -74 dBm ±3 dB. B. MTL für Mode S Abfragen: -74 dBm ± 3 dB. Antwortfrequenz 1090 ± 1 MHz ≥...
-
Seite 47: Umweltbedingungen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Umweltbedingungen Sectio Characteristic DO–160D Cat. Condition Temperature / Altitude Low ground survival 4.5.1 – 55°C temperature Low operating temperature 4.5.1 – 20°C High ground survival 4.5.2 + 85°C Temperature High Short-time Operating 4.5.2 + 70°C... - Seite 48 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Sectio Characteristic DO–160D Cat. Condition Susceptibility Induced Signal Susceptibility 19.0 Radio Frequency 20.0 Susceptibility Emission of RF Energy 21.0 Lightning Induced Transient 22.0 Susceptibility Lightning Direct Effects 23.0 No test required Icing 24.0 No test required Electrostatic Discharge (ESD) 25.0...
-
Seite 49: Adressen
TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Adressen 5.3.1 Antrag für Erteilung der 24-bit Adresse Der Antrag für die Erteilung einer 24bit-Adresse (Antrag Mode-S Code) muss bei der nationalen Luftfahrtbehörde - in Deutschland dem LBA - erfolgen. Für Luftsportgerät muss der Antrag bei den entsprechenden Verbänden eingereicht werden. - Seite 50 TRT800A / P/N 800ATC-A-(2xx)-(3xx) Bedienung und Einbau Notizen: Dokument-Nr.: 03.2114.010.71d / Revision: 2.00...
- Seite 52 f.u.n.k.e. AVIONICS GmbH Heinz-Strachowitz-Str. 4 DE-86807 Buchloe Germany Tel.: +49-8241 80066 0 Fax.: +49-8241 80066 99 E-mail: service@funkeavionics.de www.funkeavionics.de f.u.n.k.e. means – fabrication · utilities · network · know-how · engineering k.e.
