- Seite 1 Fast Ethernet PoE + VDSL Extender-Set Bedienungsanleitung DN-82060...

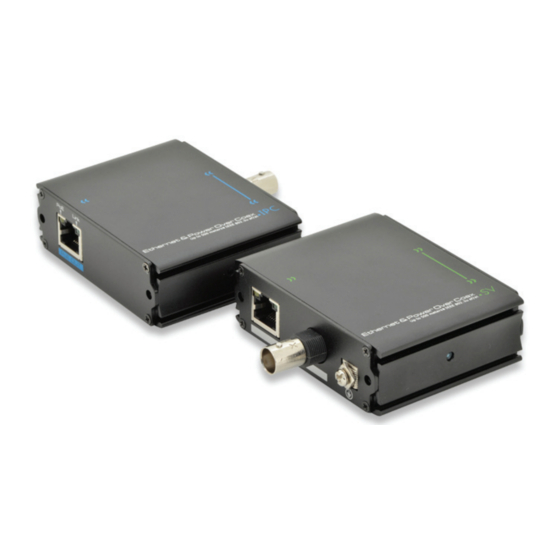

- Seite 2 Ethernet Extender Dieser Ethernet Extender besteht aus einer Sende- und einer Empfangs-Einheit. Er kann gleichzeitig Ethernet-Daten und Strom übertragen, um die Reichweite der Daten über Koaxial- oder Netzwerkkabel auf eine Entfernung von bis zu 500 Metern zu verlängern. Der Sender kann mit einem 54 V DC Netzadapter oder über PoE mit Strom versorgt werden.
- Seite 3 Merkmale 1) Das Set besteht aus zwei Komponenten: Der Sendeeinheit (mit der Bezeichnung SV) und der Empfangseinheit (mit der Bezeichnung IPC). Sender besitzt einen 48 bis 57 V DC-Anschluss, einen PoE-Port und zwei Ausgangsports: BNC und RJ45. Der Empfänger besitzt zwei Eingangsports: BNC und RJ45 sowie einen PoE-Ausgangsport.
-
Seite 4: Installationsschritte
Beschreibung POE EINGANG/POE AUSGANG RJ45 EPOC RJ45 LED-Status Gelbe LED Grüne LED Gelbe/grüne LED Daten werden Blinkt übertragen POE-Ausgang oder Kabel Kabelanschluss ist Leuchtet DC-Stromversorgung aktiv angeschlossen ordnungsgemäß Installationsschritte Vergewissern Sie sich vor der Installation, dass alle Artikel mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte an Ihren Händler. -
Seite 5: Technische Daten
Technische Daten Punkt Beschreibung Netzteil PoE-Netzteil oder Netzadapter Stromversorgung Spannungsbereich DC 48 V bis 57 V Leistungsaufnahme < 2 W EPOC: 0 bis 100 MBit/s Ethernet: 10/100 MBit/s Ethernet-Port Die Übertragungsbandbreite ändert sich mit der Entfernung, siehe Tabelle 1 EPOC Koaxialkabel: 0 bis 500 m. Parameter Übertragungsentfernung EPOC Netzwerkkabel: 0 bis 400 m. -
Seite 6: Störungsbehebung
Störungsbehebung 1) Bitte überprüfen Sie, ob die Belegung des RJ45-Kabels dem Industriestandard EIA/TIA568A oder 568B entspricht. 2) Die maximale Übertragungsentfernung hängt von der Datenquelle und der Kabelqualität ab. Überschreiten Sie nicht die maximale Übertragungsentfernung. 3) Ersetzen Sie ein fehlerhaftes Gerät mit einem funktionierenden, um festzustellen, ob es defekt ist. - Seite 7 Abbildung 1 PoE Switch PoE-Switch 54V Power 54 V Stromversorgung Load Last Beschreibung: Die Daten in Tabelle1 wurden durch die Testmethode in Abbildung 1 gewonnen. Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher).
