11.5 Schaltplan für Antrieb NA05 - 24V AC/DC (nur für Standardantriebe ohne Optionen)
Bauseitige Verdrahtung /
Customer wiring
Antriebsseitige Verdrahtung /
Actuator wiring
Bauseitige Verdrahtung /
Customer wiring
Antriebsseitige Verdrahtung /
Actuator wiring
Der Anschlussplan zeigt den Endschalter in Zwischenstellung,
Schalter sind nicht betätigt!

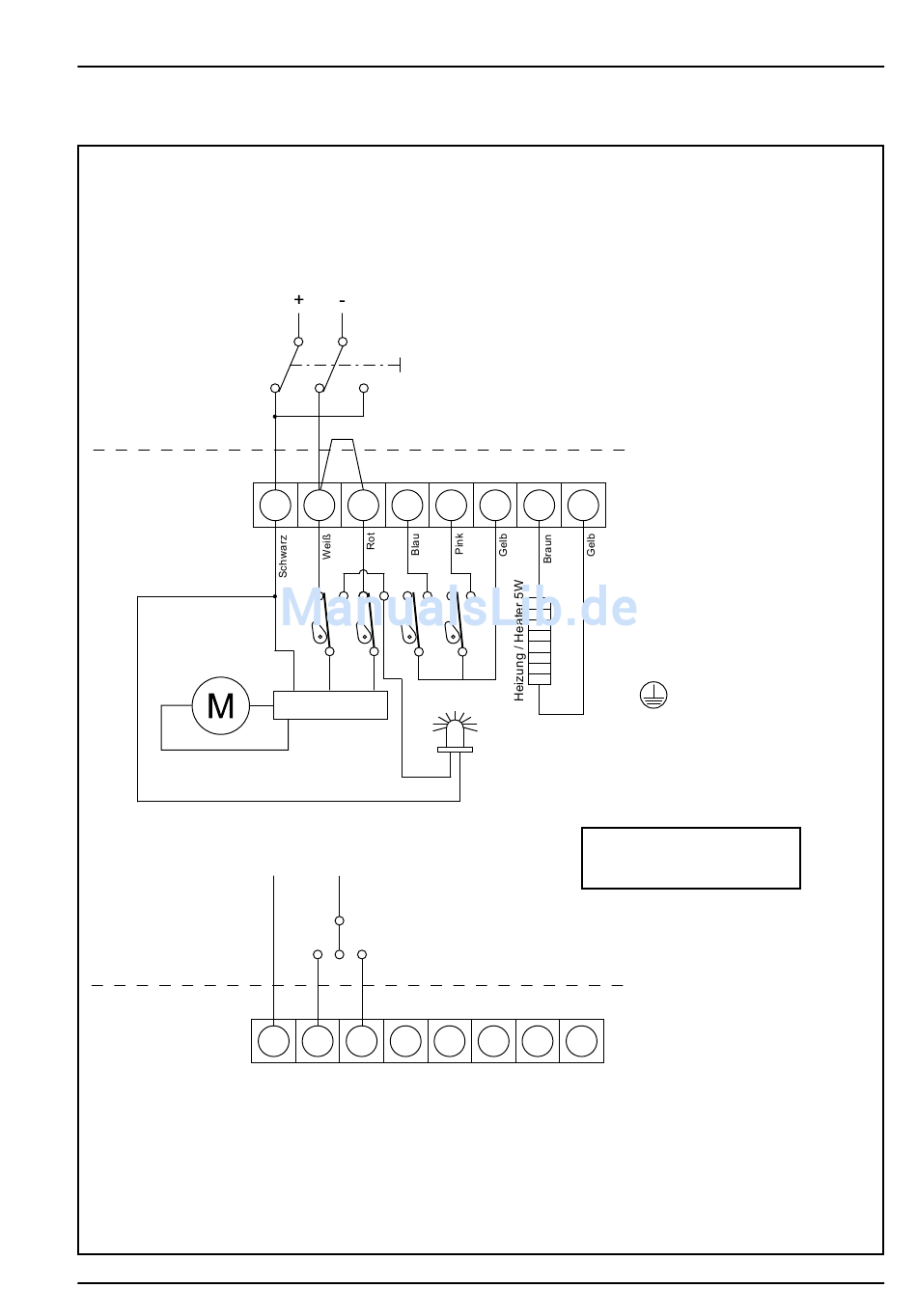

Abb. 11.5 - Schaltplan für Antrieb NA05 - 24V AC/DC
NA - 05.2010
24V DC
CLS: Endlagenschalter 'ZU' / limit switch 'CLOSE'
OLS: Endlagenschalter 'AUF' / limit switch 'OPEN'
ACLS: zus. Endlagenschalter 'ZU' / add. limit switch 'CLOSE' (250V AC 3A)
AOLS: zus. Endlagenschalter 'AUF' / add. limit switch 'OPEN' (250V AC 3A)
MR:
1 2 3 4
CLS OLS
ACLS
MR
24V AC
Zu / Stop Auf /
Close Open
1 2 3 4
http://www.watergates.de http://www.watergates.de
Klemme 1 -Pol und Klemme 2 +Pol: Antrieb fährt AUF
Klemme 1 +Pol und Klemme 2 -Pol: Antrieb fährt ZU
Motorsteuerung / motor regulation
5 6 7 8
AOLS
LED
Kabelbrücke zwischen
Klemme 2 und 3 beachten!
5 6 7 8
Technische Daten
Schutz-Leiter /
Protection
