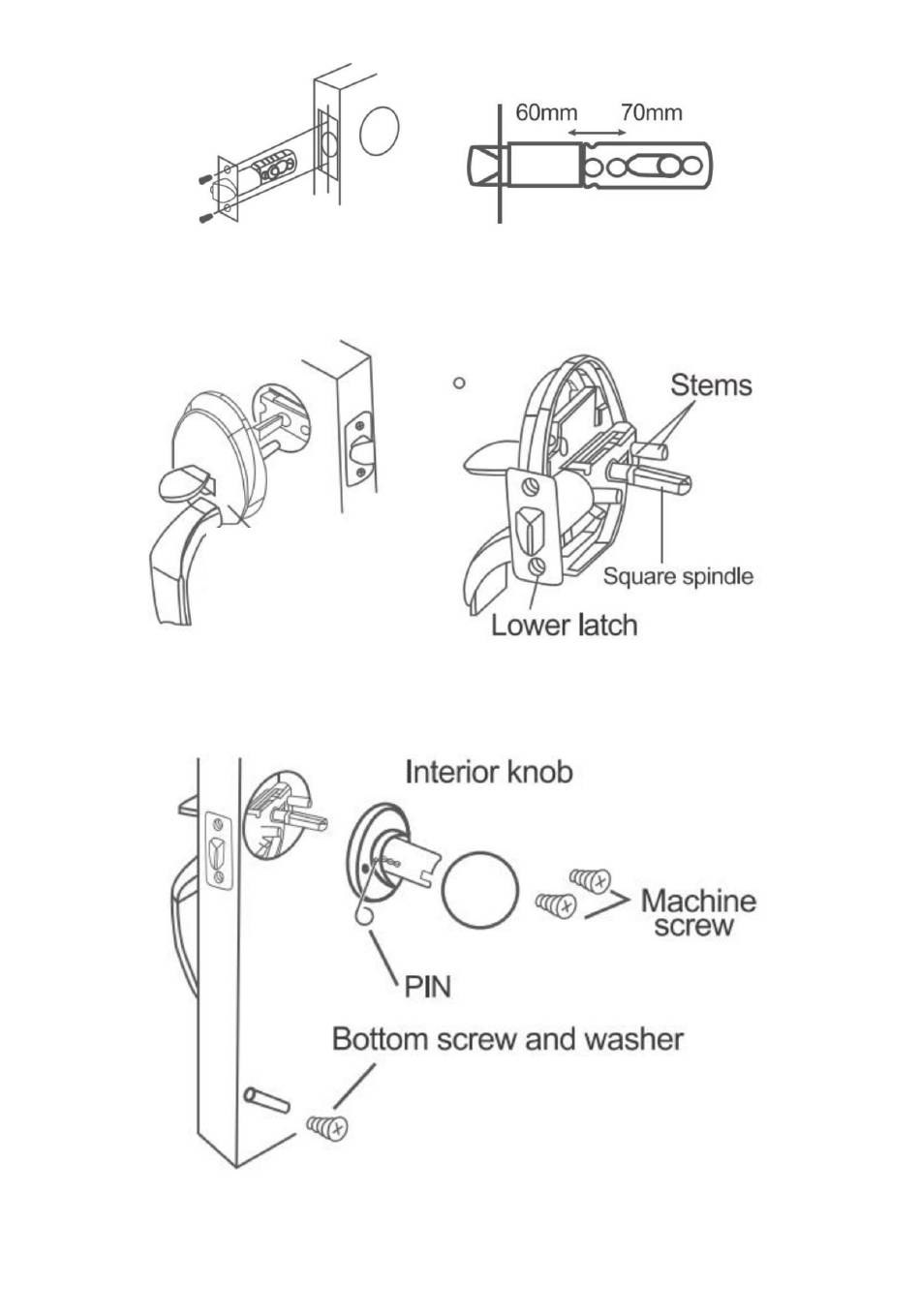

UWAGA: Krzywka jest przesunięta maksymalnie w prawo o 70 mm. (Podczas regulacji
należy zawsze ustawić dwa zęby krzywki tak, aby były przesunięte do przodu.)
3. ZAMONTUJ MECHANIZM KLAMKI ZEWNĘTRZNEJ
Umieść przednią klamkę z trzpieniami i kwadratowym wrzecionem w zatrzasku, jak
pokazano. Mocno dociśnij do powierzchni drzwi.
4. ZAMONTUJ WEWNĘTRZNE GAŁKI
Po umieszczeniu przedniego uchwytu na miejscu zamontuj wewnętrzne pokrętło i
dokręć śruby. Włóż śrubę przez podkładkę i do dolnego otworu, mocno dokręć.
Uchwyt przedni
(Służy do usunięcia tylnego pokrętła
po włożeniu otworu.)
5
